MONITOR TEKNA
DESCRIPCIÓN DEL MONITOR

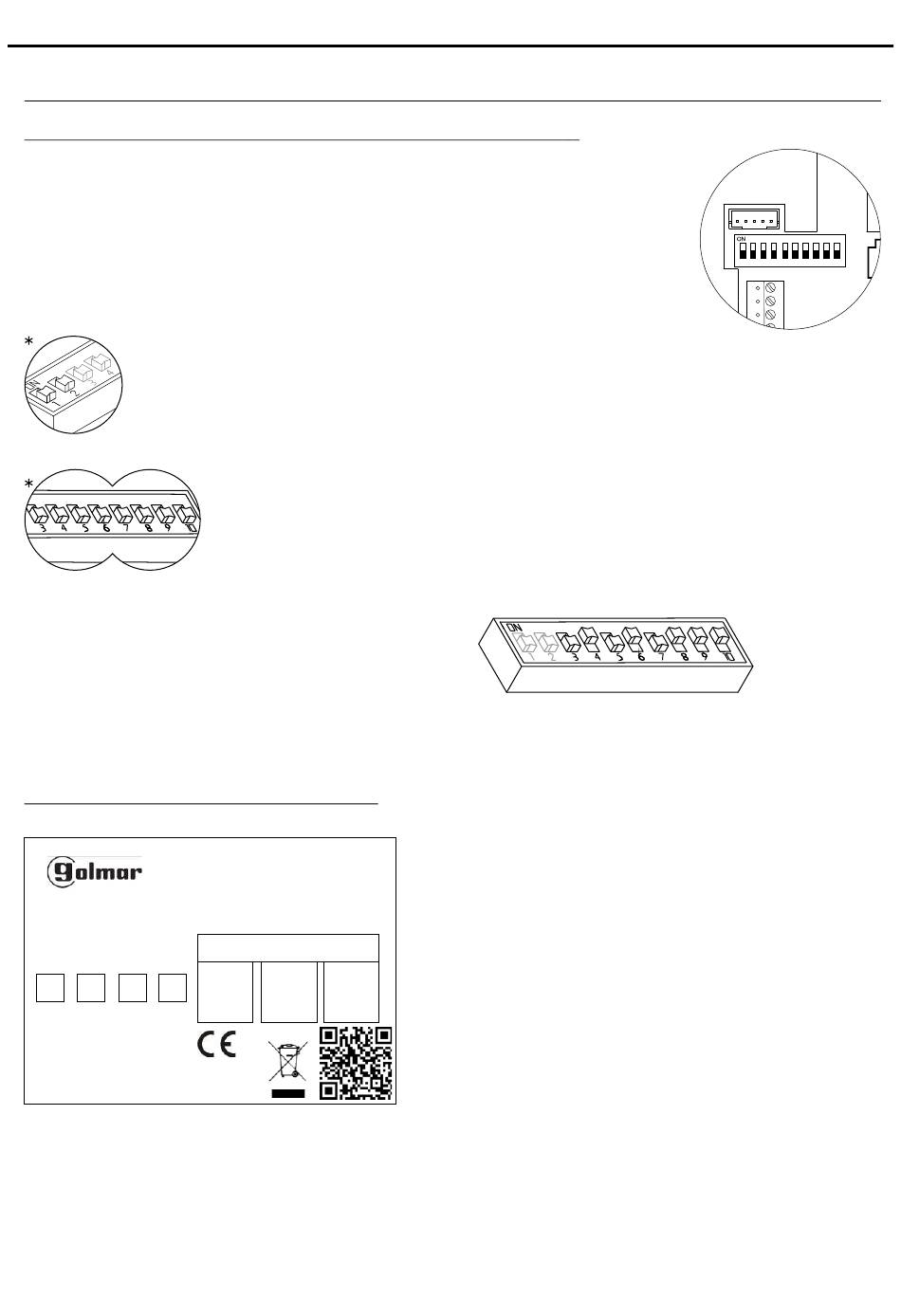

Descripción del microinterruptor de programación rápida SW : 1
El microinterruptor de programación rápida SW está ubicado en la parte
posterior derecha del monitor. Permite configurar el monitor como principal /
secundario y asignar una dirección al monitor.
Importante: Este tipo de programación no se puede realizar en Placa General.
Interruptor nº: 3
Valor en ON: 128
*Valor de fábrica
Descripción de la etiqueta identificativa:
TEKNA-S PLUS
11742126
00000000000
SN
INTER A1 SLAVE MASTER
ATENCIóN
Alta tensión. No abrir la tapa.
Manipular sólo por personal
del servicio técnico.
WARNING.
High Voltage. Don´t open cover
Handle only by technical service
-S PLUS
Dip1 y Dip2: Configura el monitor como principal / secundario + intercom. Dip1 y Dip2 a OFF
principal, Dip1 a OFF y Dip2 a ON secundario 1, Dip1 a ON y Dip2 a OFF secundario 2,
Dip1 y Dip2 a ON secundario 3.
Dip3 a Dip10: Para configurar la dirección del monitor (dirección 1 a 25 ). Los interruptores
colocados en la posición OFF tienen valor cero.
En la posición ON tienen asignados los valores de la tabla adjunta.
El código del monitor será igual a la suma de valores de los interruptores colocados en ON.
4 5 6 7 8
64 32 16 8 4
V XX
.
ADDRESS
ESCALERA PISO PUERTA
STAIR FLOOR DOOR
GOLMAR S.A
C/ Silici, 13
08940 - SPAIN
1
9 10
2 1
Ejemplo:
Para facilitar la reparación, sustitución o ampliación de
monitores existentes en una instalación, complete los datos
de la etiqueta identificativa.
MASTER: monitor principal.
SLAVE: monitor secundario.
INTER: monitor secundario con intercomunicación.
A1: monitor conectado a un dispositivo auxiliar.
CODIGO: código del pulsador de llamada.
ESCALERA: código del canal
1 2 3 4 5 6 7 8 9 10
5
0+ 64+0+16+0+4+2+1=87
(edificio ).
6
SW1
CN2
CN3
