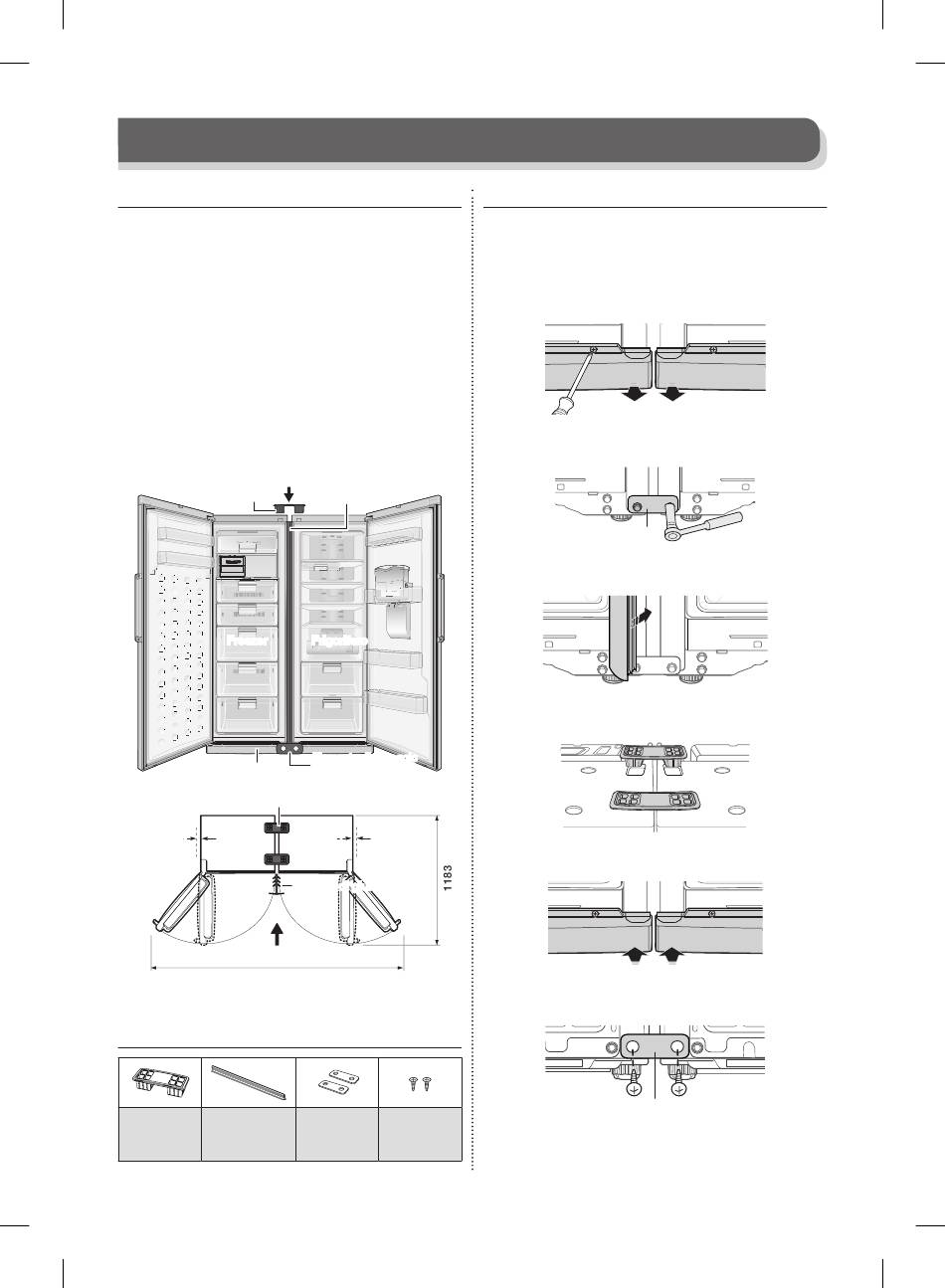

Installazione combinata dei prodotti
Possibile combinazione side by side con i modelli
Samsung a partire da RZ**, RR**.
Richiedere al rivenditore i particolari su colore e forma.
Per la disposizione side by side, verificare le seguenti
condizioni.
- Si consiglia di posizionare il frigorifero sulla destra per
ottenere le migliori prestazioni
- Per una perfetta finitura, lasciare lo spazio indicato
e montare gli SPAZIATORI contenuti nel kit di
installazione fornito in dotazione.
(Disponibile solo per alcuni modelli)
- Regolare frigorifero e freezer alla medesima altezza
secondo quanto descritto a pagina 16.
Direzione di installazione
Elemento di fissaggio
Freezer
Copripiedino anteriore
Elemento di fissaggio
min 50 mm
121°
Direzione di installazione
Strumenti necessari
Elemento di Striscia di
fissaggio giunzione
DA68-03008E-04.indb 24
Installazione
Striscia di giunzione
Frigorifero
Elemento di fissaggio
inferiore A
min 50 mm
Striscia di giunzione
121°
1830
Elemento
di fissaggio Viti
A, B
Italiano - 24
Come installare il prodotto
Spegnere entrambi i prodotti.
1. Mantenere una distanza compresa tra 5~7 mm tra
frigorifero e freezer.
2. Rimuovere il copripiedino anteriore sia del frigorifero
sia del freezer rimuovendone le viti.
3. Rimuovere le viti da ogni prodotto e riavvitarle una
volta montato l'elemento di fissaggio inferiore.
Elemento di
fissaggio inferiore A
4. Inserire la striscia di giunzione tra frigorifero e freezer.
5. Inserire saldamente i due elementi di fissaggio sulla
parte superiore dei prodotti.
6. Rimontare il copripiedino anteriore su entrambi i
prodotti.
7. Montare l'elemento di fissaggio inferiore B sul retro dei
prodotti.
Elemento di fissaggio B
