Cómo retirar los deflectores
Nota:
Los lados derecho e izquierdo de la máquina
se determinan desde la posición normal del operador.
1. Retire los 3 pernos de cuello cuadrado (⅜" x 1")
y las 3 contratuercas con arandela prensada
(⅜") que sujetan el deflector izquierdo al lateral
de la carcasa y al deflector derecho, y retire el
deflector izquierdo
Nota:
Guarde los pernos de cuello cuadrado,
la contratuerca con arandela prensada y el
deflector para instalar el kit de mulching.
1. Contratuerca con arandela
prensada (⅜")
2. Taladro de 10 mm
(carcasa de corte – lateral)
3. Deflector izquierdo (3
taladros)
2. Instale 2 tornillos con arandela prensada (⅜" x
1") en los taladros de 10 mm de la carcasa de
corte (Figura 12) y sujete los tornillos con las 2
contratuercas con arandela prensada (⅜") que
retiró en el paso 1.
(Figura 11).

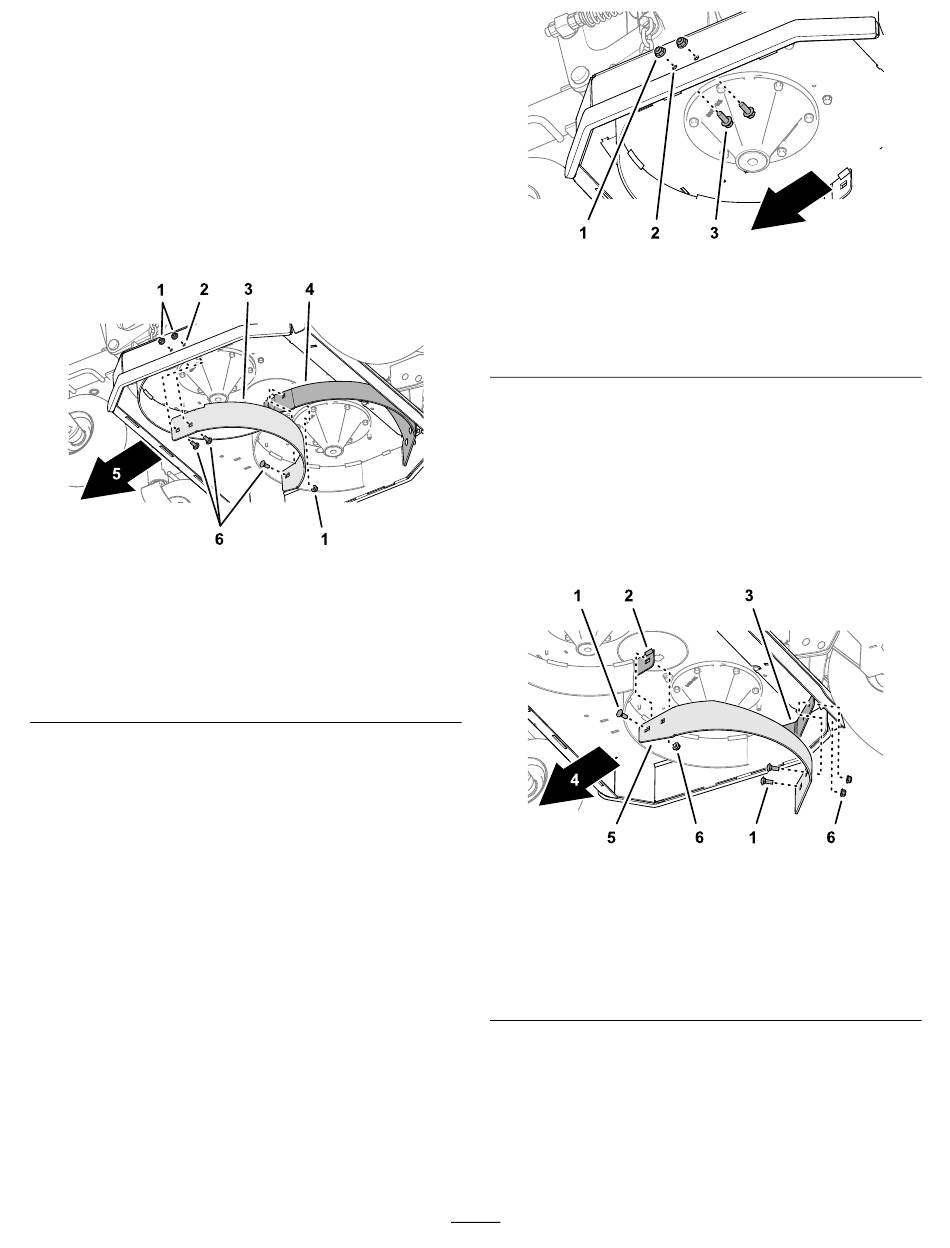

Figura 11
4. Deflector derecho (4
taladros)
5. Parte delantera de la
máquina
1. Contratuerca con arandela
prensada (⅜")
2. Taladro de 10 mm
(carcasa de corte – lateral)
3. Retire los 3 pernos de cuello cuadrado (⅜" x 1")
y las 3 contratuercas con arandela prensada
(⅜") que sujetan el deflector derecho a la
pestaña de la placa de picado y al deflector
pequeño de la carcasa de corte, y retire el
deflector izquierdo
Nota:
Guarde los pernos de cuello cuadrado,
las contratuercas con arandela prensada y el
g283717
deflector para instalar el kit de mulching.
1. Perno de cuello cuadrado
(⅜" x 1")
2. Pestaña de la placa de
picado
3. Deflector pequeño
(carcasa)
Finalización de la conversión de la
carcasa de corte para la operación
de descarga trasera
Instale cuchillas que no sean del tipo Recycler;
consulte el Manual del operador de la máquina.
8
Figura 12
3. Tornillo con arandela
prensada (⅜" x 1")
(Figura 13).
Figura 13
4. Parte delantera de la
máquina
5. Deflector derecho (4
taladros)
6. Contratuerca con arandela
prensada (⅜")
g284333
g283719
