Procedimento Para Montagem - Tedesco Ftt - 480 Manual De Instrucciones

IMPORTANTE
El sentido de giro del motor que mueve la turbina es antihorario, mirando el horno de
frente. En caso que el motor gire en el sentido horario, entre en contacto con el asistente
técnico.
ATENCIÓN!
Deje una luz de 50cm entre el horno y las paredes para obtener un mejor desempeño.
Cuando haya liberación de vapor por el desagüe del piso, tenga cuidado para que este
vapor no entre por la caja de comando o en contacto con el motor, pues podrá ocasionar
problemas futuros en el equipamiento.
MONTAGEM PAINEL ACABAMENTO E GUIA CARRO EXTRATOR
Porca sextavada UNC
Arruela lisa
Parafuso sextavado UNC
OBS.: Todas as porcas e os parafusos acompanham o equipamento.

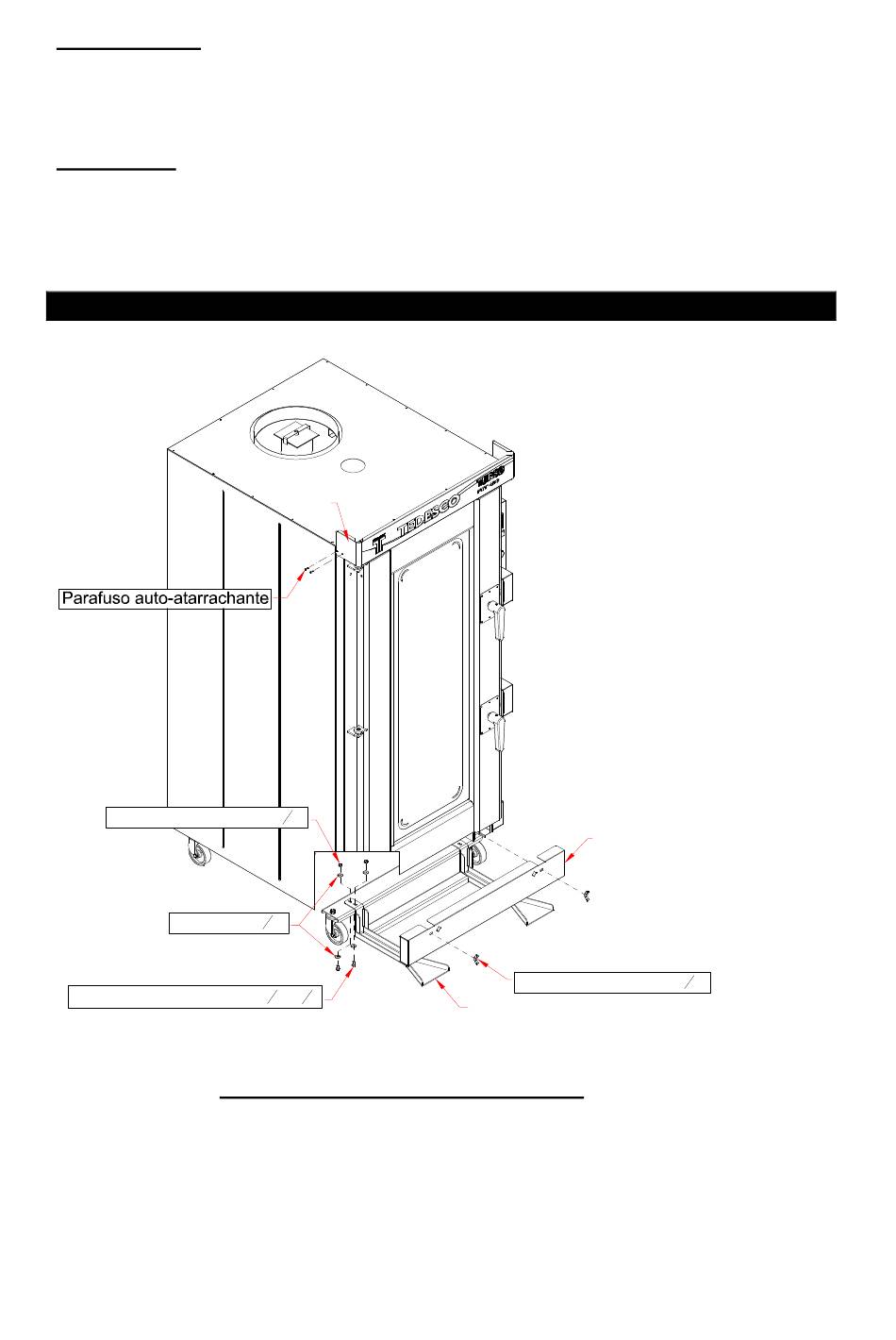

PROCEDIMENTO PARA MONTAGEM

1 – Desembalar as peças;
2 – Efetuar inspeção visual para verificar possíveis danos durante o transporte;
3 – Montar a peça "1" conforme indicado no desenho, apertar bem os parafusos.
4 – Montar a peça "2" emparafusando-a contra o forno através das porcas borboleta.
5 – Montar a peça "3" com os parafusos auto-atarrachantes utilizando os furos existentes
na moldura do forno como guia.
3
5
"
16
5
"
16
5 5
"x "
16 8
2
Porca borboleta UNC
1
5
"
16
9
