Alarma Gsm Inalámbrica; Security Factory S.r.l Se Reserva El Derecho De Cambio De Este Manual Sin Previa Comunicación; Diagrama De Cableado; Colocación De Placa Y Transformador - Security Factory MARSHALL 3 Manual De Uso Y Programación

ALARMA GSM INALÁMBRICA
Security Factory S.R.L se reserva el derecho de cambio de este manual sin previa comunicación

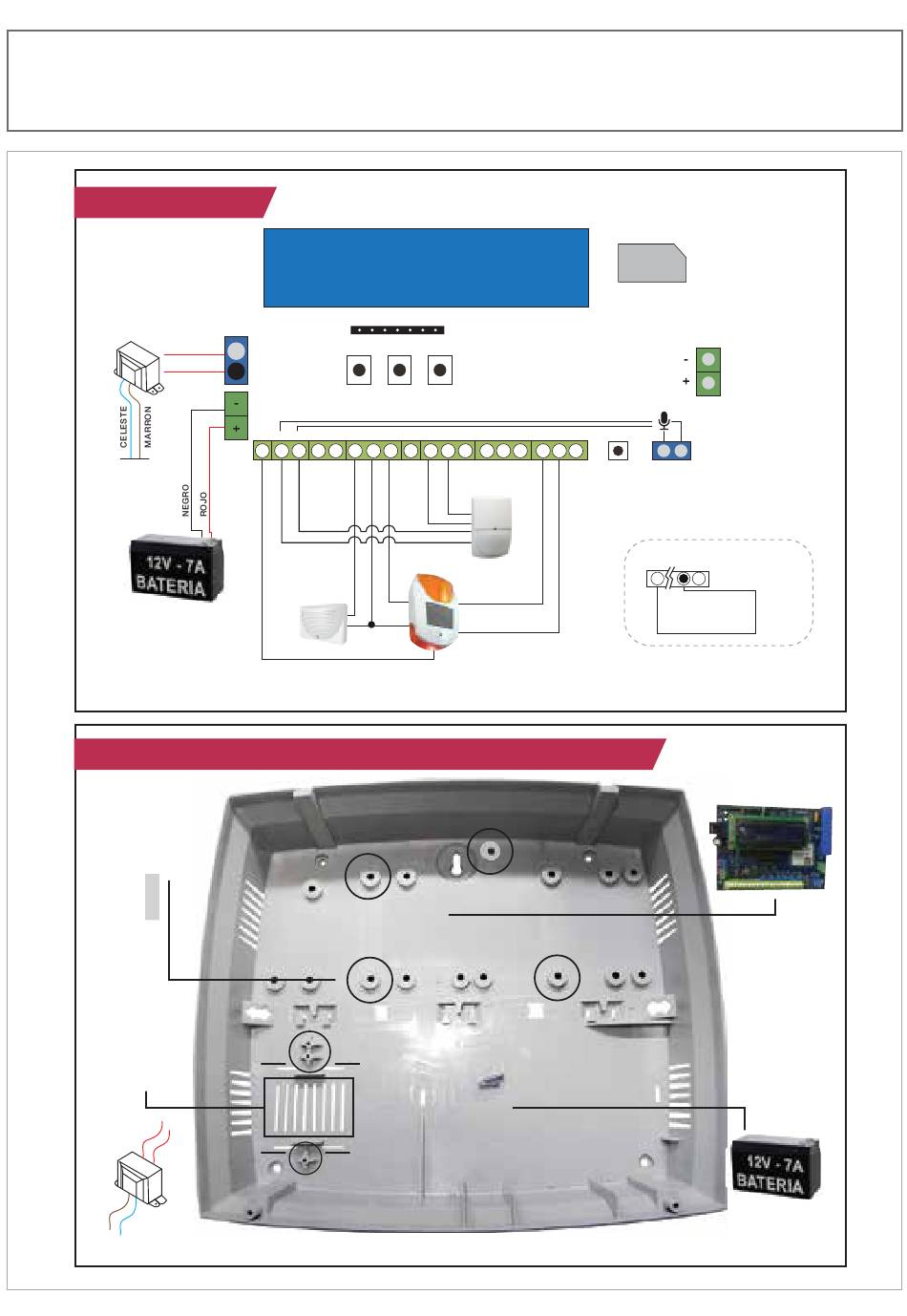

/ DIAGRAMA
TRAFO 16 VCA
ROJO
ROJO
BATERÍA
220v.
/ COLOCACIÓN DE PLACA Y TRANSFORMADOR
Separadores
Plásticos
Cables rojos
conectar
a 12V de placa
Marshall 3
Trafo
16v
Cable marrón y celeste
conectar a 220v
Marshall 3
REM SEN
SEN SIRENAS
LED
ARM + +
- - -
Z1
PG1 PG2
Fig.1
CONECTOR TECLADO
OK
Z2 Z3 Z4 Z5 Z6 T
C C C
TIERRA
4
.
MARSHALL 3
PORTA MICRO SIM
MICRO SIM
PARLANTE
RESET
MICRÓFONO
Fig.1
SENS
+
PGM
Placa Marshall 3
Batería 12v - 7ah
