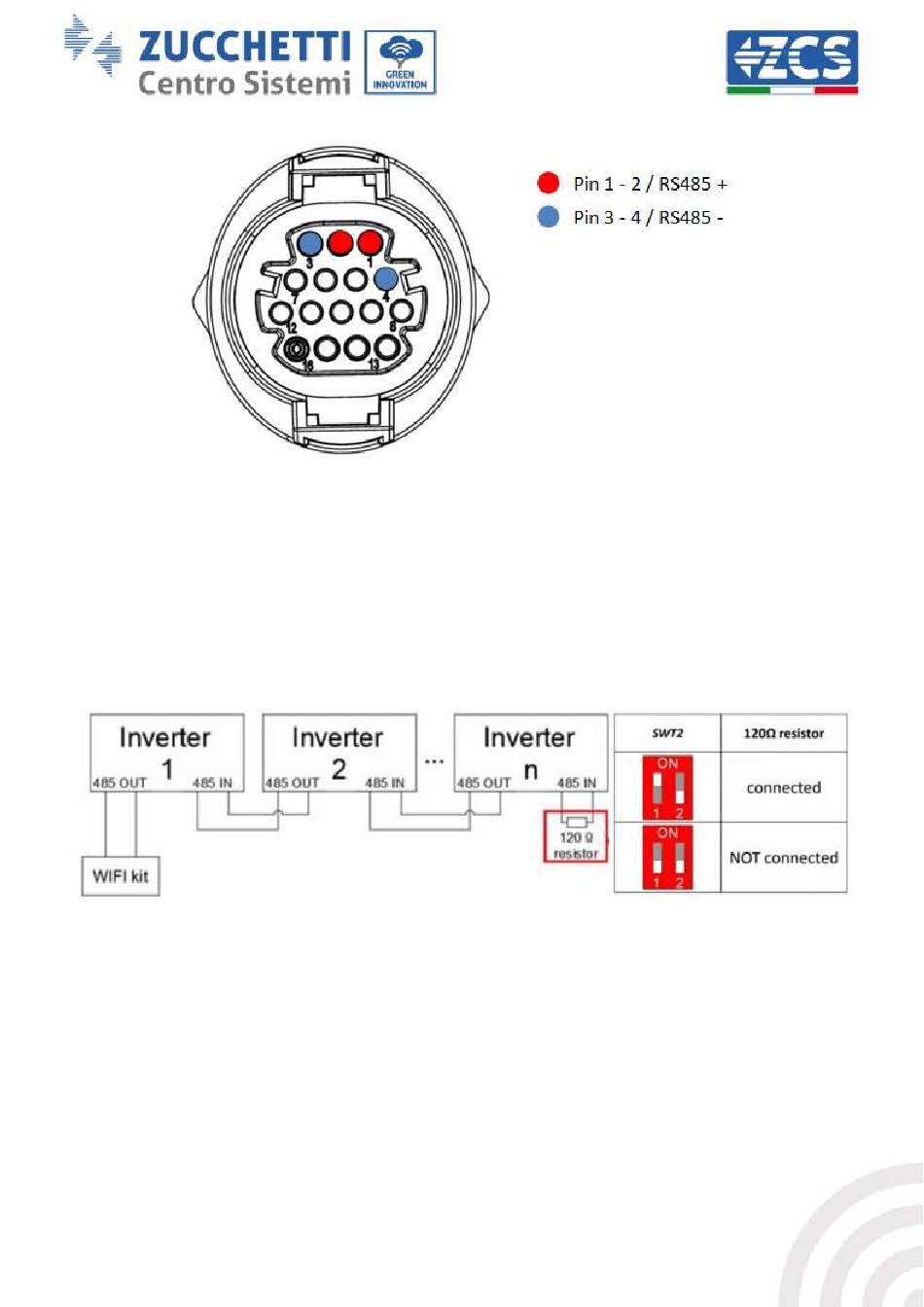

Figura 122 – Conexión de línea serie mediante conector de comunicación para 3PH HYD5000-HYD20000-ZSS
c. Colocar los interruptores dip del último inversor de la daisy chain como se indica en la
siguiente figura para activar la resistencia de 120 Ohm y así cerrar la cadena de
comunicación. En caso de que no haya interruptores, conectar físicamente una resistencia de
120 Ohm para completar el bus.
Figura 123 – Posición de los interruptores dip para conectar la resistencia de aislamiento
3) Comprobar en la pantalla de todos los inversores aparezca el icono RS485, que indica la efectiva
conexio n de los inversores mediante el puerto serie. Si dicho sí mbolo no apareciese, comprobar que
la conexio n sea correcta, como se indica en esta guí a.
Manual de usuario 3000SP
Rev. 1.1 del 28/04/2021
Identificación: MD-AL-GI-00
Rev. 1.1 28/04/2021 - Aplicación: GID
128 / 148
