Tornillo de avance

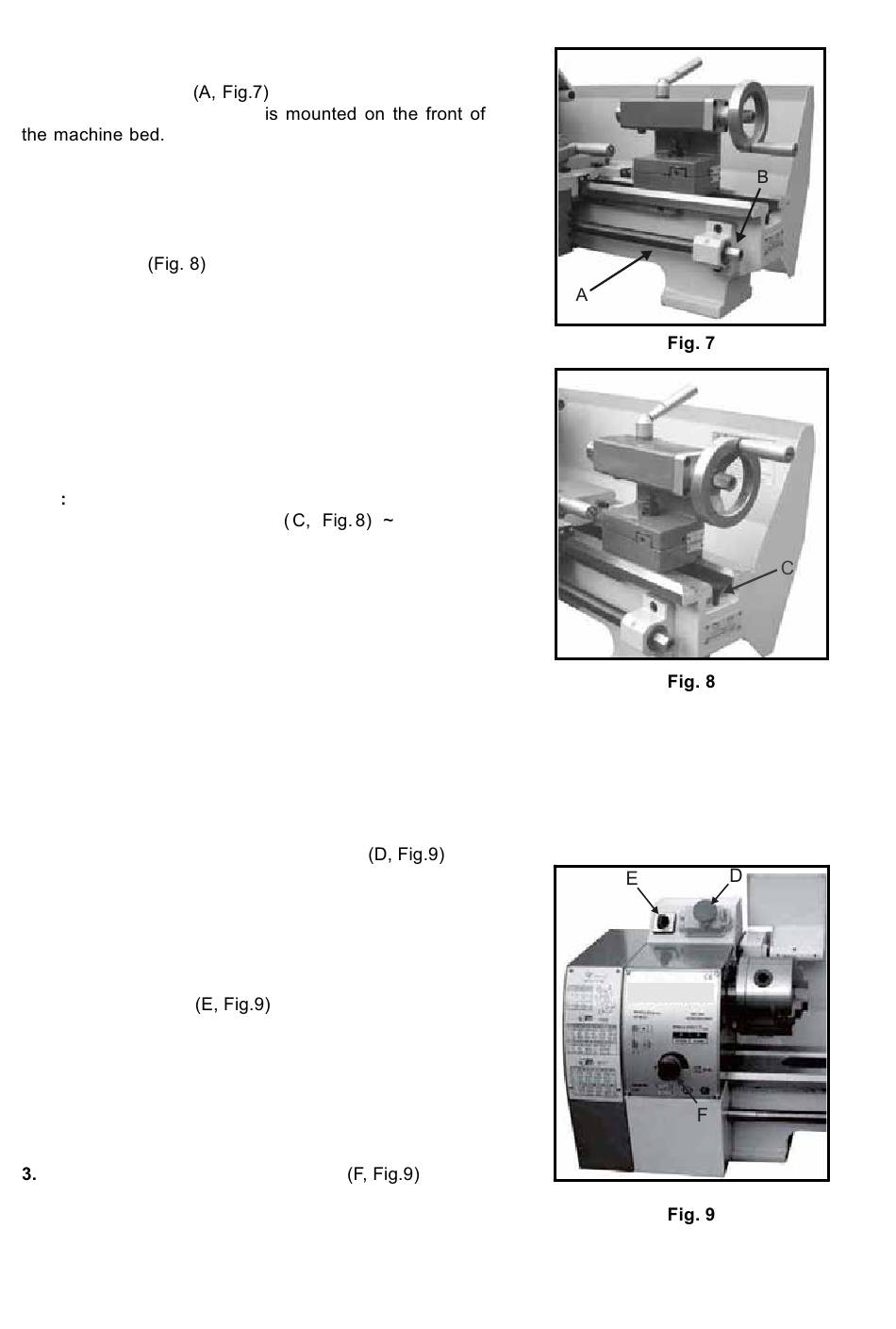

El tornillo de avance
esta montado en el frontal
de la bancada de la máquina.
Está conectado a la caja de cambios
a la izquierda para la alimentación automática y está
apoyado por rodamiento en ambos extremos. La tuerca
hexagonal (B,Fig.7) al final del lado derecho y esta di-
señada para ajustar el juego del tornillo de avance.
C ontrapunto
eEl contrapunto se desliza sobre una guía en V y puede
ser fijado en cualquier punto. El contrapunto cuenta con
un husillo de alta resistencia con un cono morse MT2 y
escala graduada. El husillo puede fijarse en todo mo-
mento por medio de la palanca de bloqueo. El husillo se
desplaza por accionado por el volante de su extremo.
Nota
Ajustar el tornillo de seguridad
lal final del
extremo del torno, para evitar que el contrapunto pueda
caer de la bancada.
CONTROLES
1 . Interruptor de paro de emergencia
La máquina se enciende y apaga on el botón "ON/OFF".
Presione la seta para detener todas las funciones de la
máquina. Para volver a ponerla en marcha, levante la
tapa y presione el botón "ON".
2. Selector de giro
Cuando la máquina ha sido activada, gire el interruptor a
la posición "F" para que el husillo gire en sentido anti-
horario. Para el giro en sentido horario, accione el
interruptor a la posicion "R". En la posición "0", el husillo
permanece inactivo.
Interruptor variador de velocidad
Gire el interruptor en sentido horario para aumentar la
velocidad del husillo. Para reducir la velocidad, gire en
sentido anti-horario. Toda la gama posible de velocidad
depende de la posición de la correa de transmisión.
JCGD*03/2017
8/29
