642416Pt Conjunto De Motor De Álabes Giratorios - Apex Tool Group Recoules A1 Serie Manual De Servicio

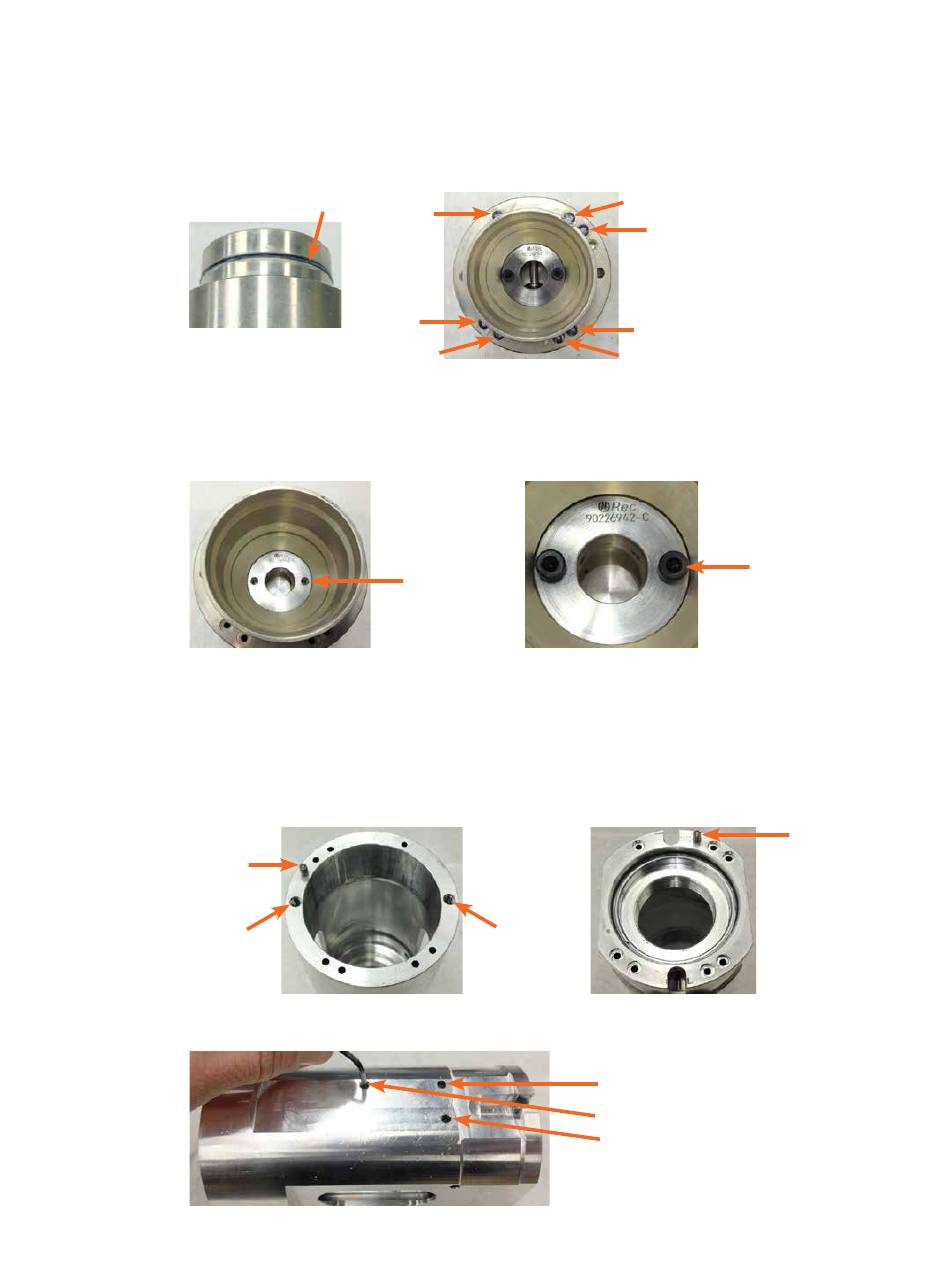

13. Aplique lubricante para anillos tóricos al anillo tórico (91816167) y móntelo en la ranura para el
anillo tórico, en el diámetro exterior de la parte trasera del cuerpo de seguridad. Aplique lubricante
para anillos tóricos a siete (7) anillos tóricos (1010216) e instálelos en la ranura para el anillo tórico
en la cara trasera del cuerpo de seguridad.
642419PT Conjunto de electroválvula para álabes giratorios:
Monte el anillo de desgaste del regulador (90226942) en el conjunto de cuerpo de seguridad. Asegúrese
de que los orificios roscados del anillo de desgaste queden alineados con los orificios roscados del
conjunto de cuerpo de seguridad. Utilizando una llave Allen de 2,5 mm, instale y apriete los dos (2)
tornillos (94234140) a un par de 1,7 Nm (15 pulg./lb), fijando la placa de desgaste del regulador.
5.2 642416PT Conjunto de motor de álabes giratorios:
Consulte en las siguientes ilustraciones una lista detallada de piezas.
642416PT Conjunto de motor de álabes giratorios: Ilustración 8
642417PT Motor de álabes giratorios: Ilustración 9
1. Utilizando una herramienta para bobinas helicoidales M4, instale dos (2) bobinas helicoidales
(634325PT) en el alojamiento del motor (642426PT). Utilizando un martillo, introduzca golpeando
un pasador de espiga (634339PT) en cada extremo del alojamiento del motor.
Pasador
de espiga
Bobina
helicoidal
2. Utilizando una llave Allen de 2 mm, instale tres (3) tornillos de fijación (634669PT) en el alojamiento
del motor.
Recoules /Quackenbush
®
Instrucciones de montaje
Anillo tórico
Orificios de
alineación
página 59
®
anillos tóricos
Bobina
helicoidal
Tornillo de fijación
Tornillo de fijación
Tornillo de fijación
PL92-5008ES
01/27/2016
Siete (7)
Tornillos
Pasador
de espiga
