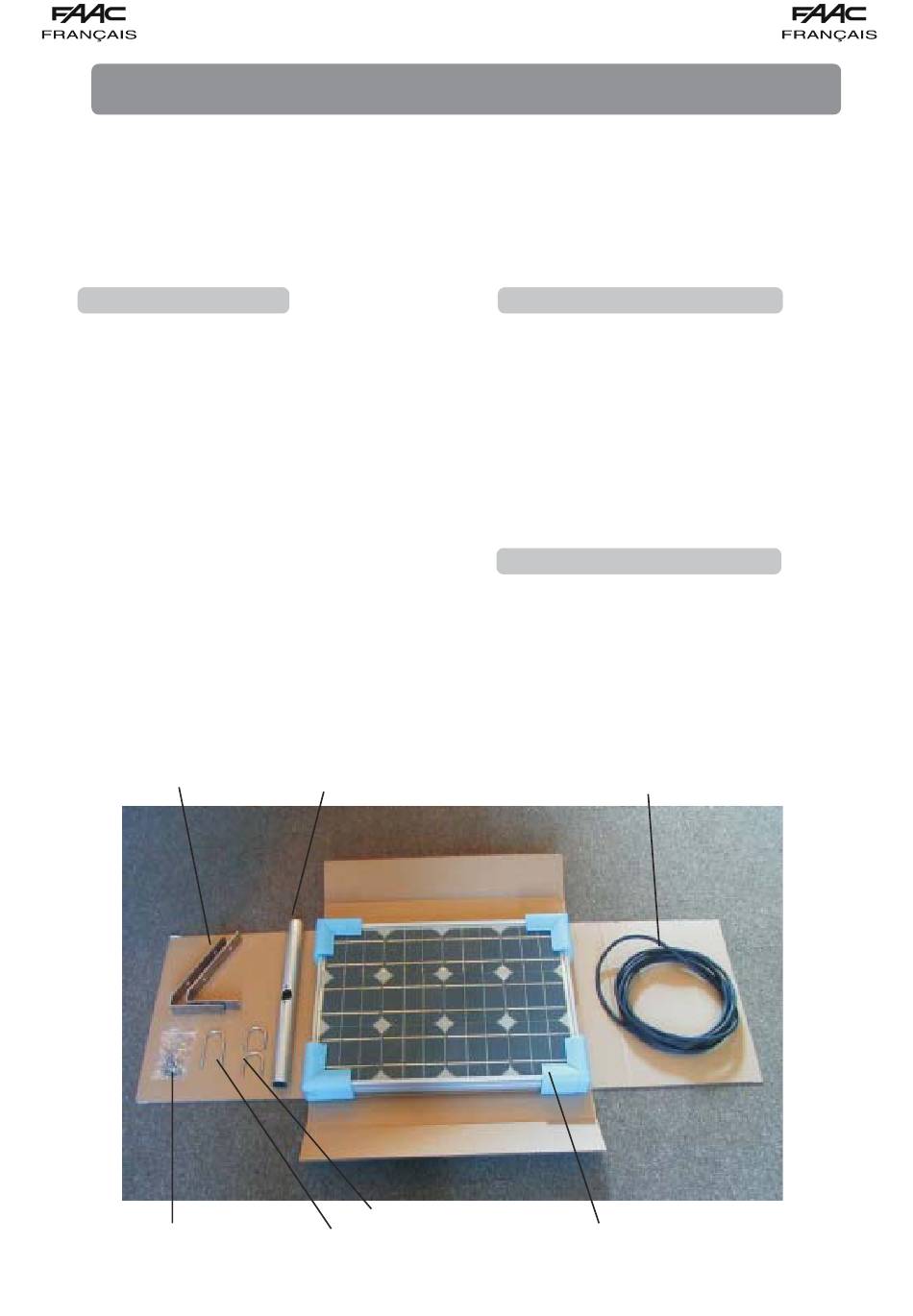

1. Contenu du kit
L'emballage du panneau solaire contient les éléments
suivants (voir fig.1):
- 1 module photovoltaïque 12V-25W
- 5 m de câble H07 RNF 2x 1,5 mm
- 1 support adaptable sur un poteau de 35mm de
diamètre composé de:
- 2 pattes pliées en aluminium 60/10 -angle 60°
- 1 tube rond en aluminium avec façonnage
central
- 2 pattes courtes M6 x 50 pour la fixation des
pattes pliées sur le tube
- 1 patte longue M6 x 85 pour la fixation du tube
sur le poteau
- 1 sachet de visserie contenant
- 4 vis M6 x16
- 10 rondelles plates M6
- 10 écrous H-M6
- 6 rondelles Grower M6
-1 instruction de montage
Pattes pliées 60/10
Sachet contenant visserie
PANNEAU SOLAIRE DOMOSOLAR
Tube en aluminium
Pattes courtes M6 x 50
Patte longue M6 x 85
2. Orientation et inclinaison
Pour optimiser le rendement du panneau solaire, il est
indispensable de respecter l'orientation et l'inclinaison
correspondant à la zone géographique de l'installation
à réaliser. Vérifier que l'emplacement choisi ne soit à
l'ombre à aucun moment de la journée.
Pour l'Europe:
Le panneau solaire doit être orienté vers le sud avec
une inclinaison de 60° par rapport au sol (voir fig.1).
3. Montage et connexions
Installer le panneau solaire sur le support en tournant la
boîte de connexion vers le haut.
· Montage au sommet d'un mur
Utiliser uniquement les 2 pattes de fixation. Fixer au
panneau le côté le plus long de la patte.
· Montage sur un poteau de 35mm de diamètre
Réaliser le montage en assemblant les pièces d'après le
plan.
5 m de câble
Module photovoltaïque
5
FIG1
