Control y ajuste de la presión de la
máquina sobre el suelo
Para obtener un resultado de corte óptimo, las
cuchillas han de seguir el suelo sin apoyarse con
demasiada fuerza sobre el mismo. Esta presión se
ajusta con un tornillo que hay a cada lado de la
máquina.
Procedimiento de ajuste de la presión sobre el suelo
del equipo de corte:

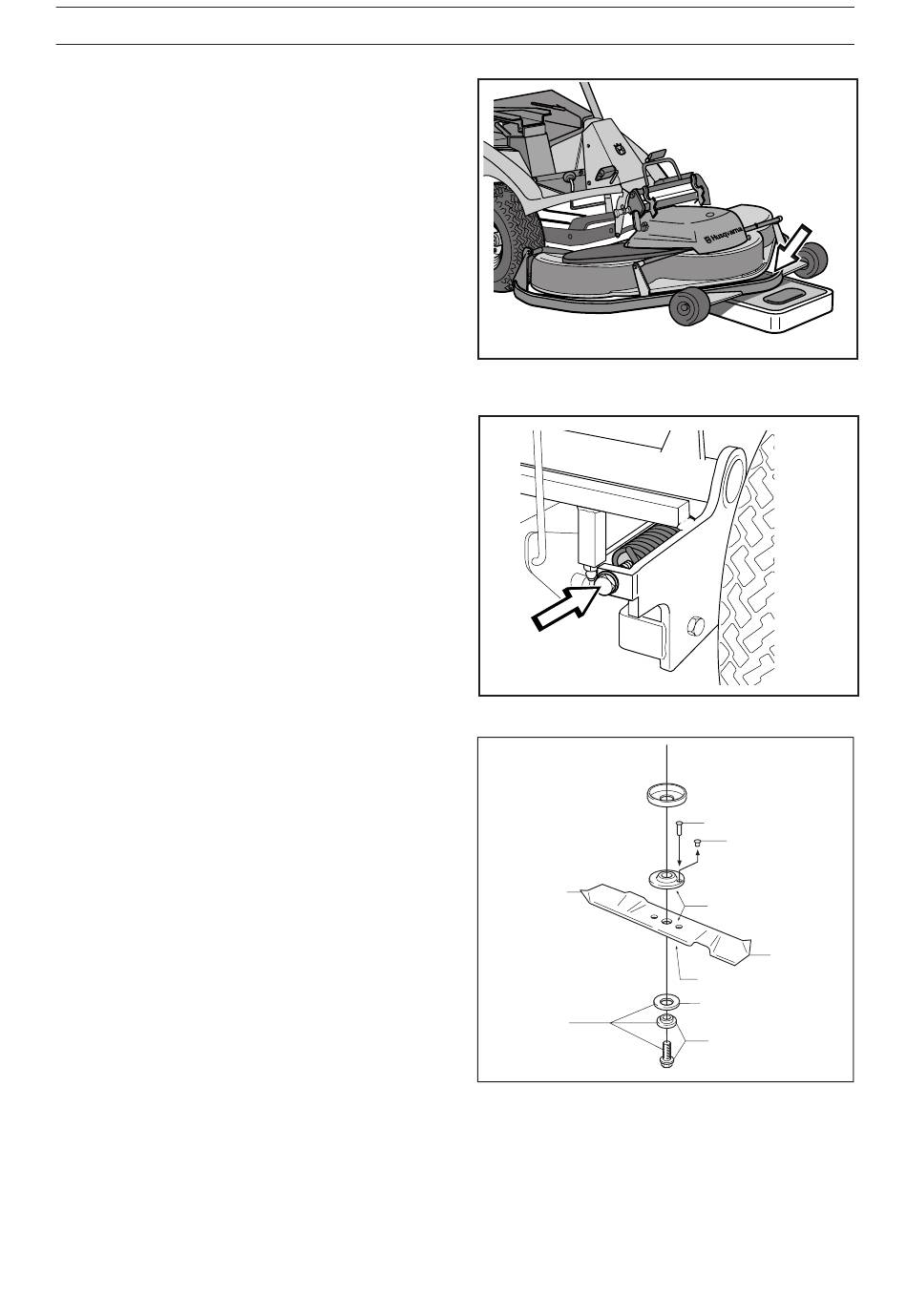

1. Ponga una balanza de cuarto de baño debajo del
bastidor del equipo de corte (por su extremo
delantero), de modo que la unidad descanse sobre
la balanza. En caso necesario puede ponerse un
taco de madera entre el bastidor y la balanza para
que las ruedas no aguanten ningún peso.
2. Ajuste la presión sobre el suelo del equipo de
corte enroscando o desenroscando los tornillos
de ajuste que hay detrás de las ruedas delanteras
de ambos lados.
La presión sobre el suelo debe ser de 12 a 15 kg
con los muelles igualmente tensados.
Cambio del pasador de seguridad
(BioClip 103)
Para proteger el equipo de corte BioClip y su
funcionamiento al chocar con obstáculos, las
cuchillas tienen un pasador de seguridad. En
cada uno de los pernos de las cuchillas hay una
arandela de fricción elástica abombada. Esta
arandela debe cambiarse cada vez que se cambia
el pasador de seguridad por un pasador nuevo.
De lo contrario, el pasador de seguridad puede
activarse y hacer que las cuchillas choquen. Use
piezas originales exclusivamente. Se puede
comprar un juego con cuchilla, pasador de
seguridad y arandela de fricción en un
concesionario.
1. Ponga el equipo de corte en la posición de
servicio; vea "Colocación en la posición de
servicio".
2. Desmonte la cuchilla (2A) sacando el perno de
la cuchilla con la arandela y la arandela de
fricción (2B).
3. Saque los restos del pasador de seguridad
roto (3).
4. Compruebe que las superficies de contacto (4)
de la cuchilla y la sujeción sean metálicamente
puras. Púlalas si es necesario.
5. Monte un pasador de seguridad nuevo (5) en la
sujeción de la cuchilla.
6. Monte la cuchilla (6) y compruebe que quede
ubicada como muestra la figura.
7. Monte una arandela de fricción (7) nueva, con
el lado cóncavo dirigido hacia la cuchilla.
8. Monte el perno de la cuchilla con la arandela (8).
El par de apriete es de 45-50 Nm (4,5-5 kpm).
MANTENIMIENTO
5
2A
4
4
7
2B
8
6016-107
6008-222
3
6
8009-137
