...7 Funcionamiento

Modos de funcionamiento

El transmisor dispone de 4 modos de funcionamiento –
a todos los modos se accede desde el menú Operador;
consulte la Figura 20:
• Funcionamiento: muestra en tiempo real los valores
del sensor en las páginas de funcionamiento; consulte
la página 21.
• Ver: muestra los mensajes de diagnóstico, las alarmas,
los valores de salida, las señales (incluido el caudal,
si procede) y los gráficos trazados; consulte la página 23.
• Registro: muestra el registro de diagnósticos, eventos
de calibración, de auditoría, y las alarmas; consulte la
página 24.
• Configuración: permite configurar el transmisor.
Menús del operador
AVISO
A los menús del operador no se puede acceder directamente
desde el nivel de Configuración.
Con referencia a Figura 20:
• A los menús de Operador
cualquiera de las páginas Operador, Ver o Registro
pulsando la tecla B
• Los submenús de Operador (indicados por la flecha )
se seleccionan pulsando la
• La página Calibrar puede abrirse directamente desde
una página de Operador (evitando los menús del nivel
de Configuración) mediante el método abreviado CAL
Pulse la tecla C (debajo de la opción CAL ).
Retener manualmente Autodesplazamiento
Introducir config.
A
B

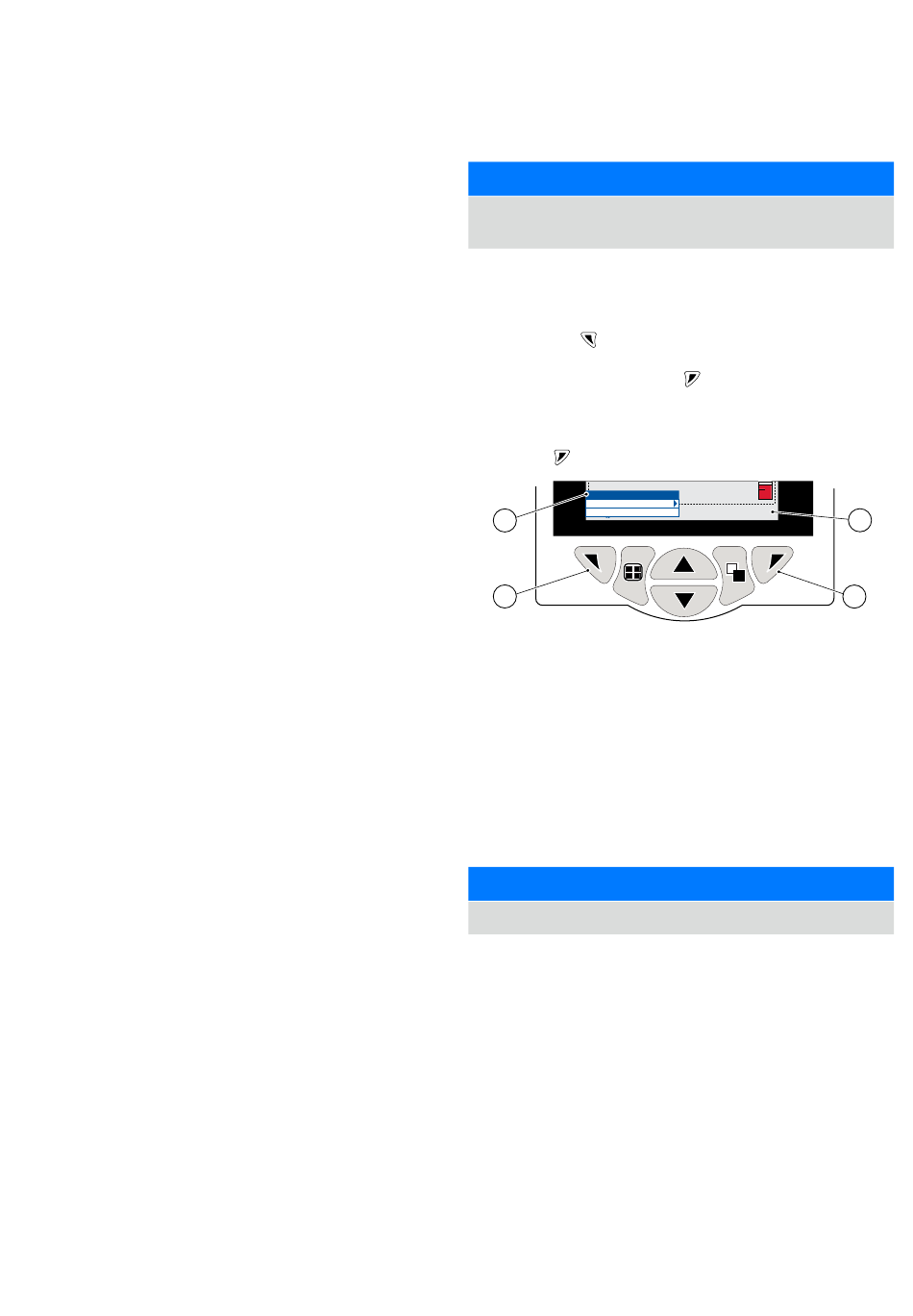

Figura 20 Menús del operador
Los menús del operador incluyen:
• Páginas del operador: muestra la página Operador
para cada sensor disponible.
• Vistas de datos: muestra las vistas de datos activadas.
• Registros: muestra las vistas de registro activadas.
• Reconocimiento de alarma: reconoce la alarma activa
mostrada en la Vista de alarmas.
• Retener manualmente: retiene (congela) las salidas
y alarmas actuales de los sensores seleccionados.
AVISO
Los valores activos continúan indicados en la pantalla.
• Limpieza manual: inicia un ciclo de limpieza del sensor.
• Sensor de reconocimiento extraído (solo se muestra
si el sensor se desconecta del transmisor): confirma
la extracción permanente del sensor y restablece los
ajustes de configuración del transmisor a los valores
predeterminados de fábrica para la entrada del sensor.
• Tarjeta de memoria: muestra el estado de la tarjeta SD
y permite al operador conectar y desconectar el soporte.
• Autodesplazamiento (activado en la página Operador
solamente): muestra las páginas de Operador
secuencialmente cuando hay instalados varios sensores.
• Introducir configuración (activado en todas las páginas):
permite acceder a los parámetros de Configuración
a través del Nivel de acceso; consulte página 26 para
los niveles de acceso y las opciones de seguridad
mediante contraseña.
A se puede acceder desde
.
tecla C .
