6.3 Conexión eléctrica
CUIDADO
►
►
►
►
Si tienen que realizarse actividades de mantenimiento en
el circuito eléctrico:

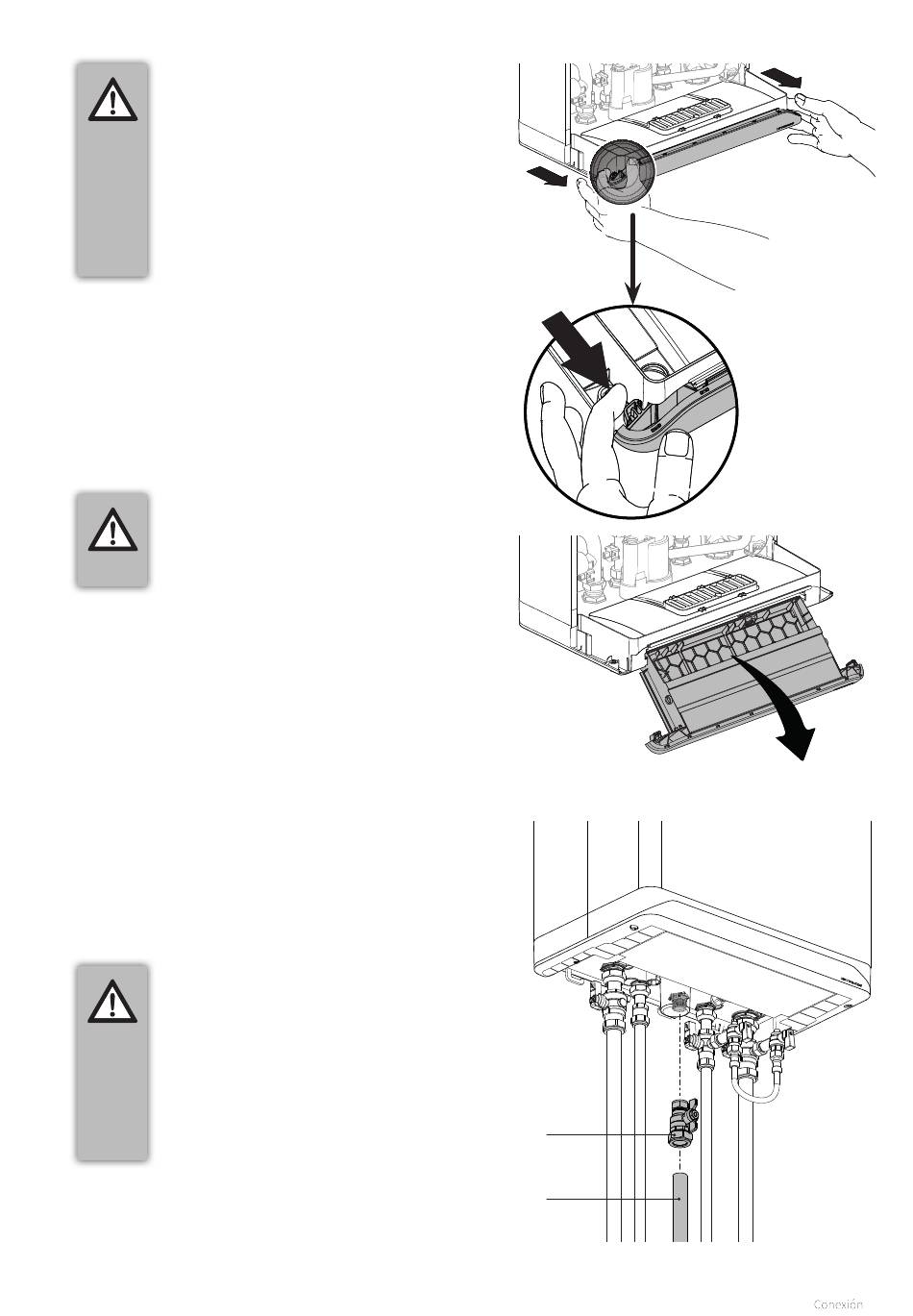

► Retire el panel frontal (véase §5.2.2) y tire de la unidad de
la placa electrónica hacia adelante; la placa electrónica se
inclinará hacia abajo.
► Consulte el esquema eléctrico en §11.1 para hacer las
conexiones.
CUIDADO
►
► Después de que se hayan realizado las conexiones
deseadas, vuelva a deslizar la placa electrónica en la
caldera (hasta que las protecciones izquierda y derecha
estén nuevamente bloqueadas) y vuelva a colocar el panel
frontal en la caldera; véase §5.2.2.
► Después de hacer las conexiones deseadas, enchufe el
aparato a un enchufe de pared con conexión a tierra.
6.4 Conexión de gas
► Encaje la tubería de gas en la llave de gas y apriétela bien.
► Asegúrese de que la tubería de gas esté fijada a una
superficie rígida.
► Abra la llave de gas principal y purgue el sistema
► Compruebe todas las conexiones para detectar fugas.
CUIDADO
►
►
►
Un fusible de fusión rápida o un enchufe
no conmutado debe ubicarse a no más de
1 metro del aparato.
Para la instalación en habitaciones
húmedas es obligatoria una conexión fija.
Cuando trabaje en el circuito eléctrico,
aísle siempre el suministro eléctrico.
Cuando se tenga que sustituir el cable
de alimentación, este debe pedirse a
Intergas.
La Xclusive cumple lo dispuesto en
IPX4D. Para asegurarse de esto se deben
usar pasacables al hacer las conexiones
eléctricas.
Antes de comenzar el trabajo, cierre la
llave principal de gas.
La caldera está diseñada para ser
instalada exclusivamente en una entrada
de gas con un contador y con regulador
de presión de gas.
Cuando se espera contaminación en el
gas, se debe colocar un filtro de gas en la
tubería de gas que fluye hacia la caldera.
Válvula de gas Válvula de gas
Tubería de gas
principal
