Placa Base; Extracción De La Placa Base - Dell Precision 7920 Manual Del Propietário

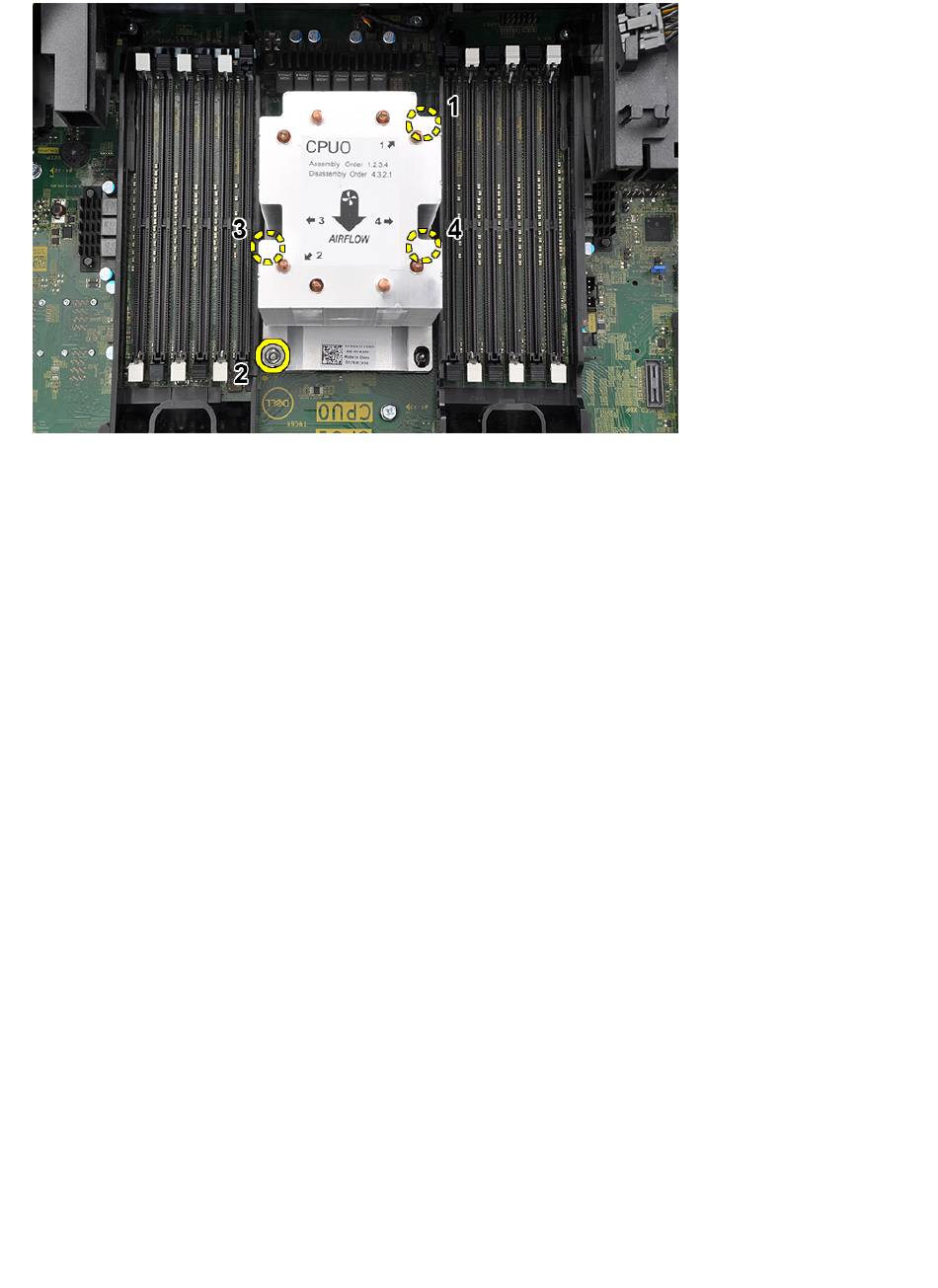

8 Coloque:
a el disipador de calor
b Cubierta para flujo de aire
c Cubierta lateral
9 Siga los procedimientos que se describen en

Placa base

Extracción de la placa base
1 Siga los procedimientos que se describen en
2 Extraiga:
a Cubierta lateral
b el bisel frontal
c Cubierta para flujo de aire
d Soporte de tarjeta PCIe
e Ventilador frontal del sistema
f Módulo de memoria
g Módulo del disipador de calor del procesador
h Ventilador posterior del sistema
3 Desconecte los siguientes cables de la placa base:
• Cable de audio del panel frontal [1]
• Cable de alimentación
• Cable del control de alimentación
• Cable del altavoz interno del chasis
• Cable del módulo del interruptor de intrusiones
• Cable del ventilador del sistema 3 [2]
Después de manipular el interior del
Antes de manipular el interior del
equipo.
equipo.
Extracción e instalación de componentes 59
