Capítulo 1. Descripción e Inicio

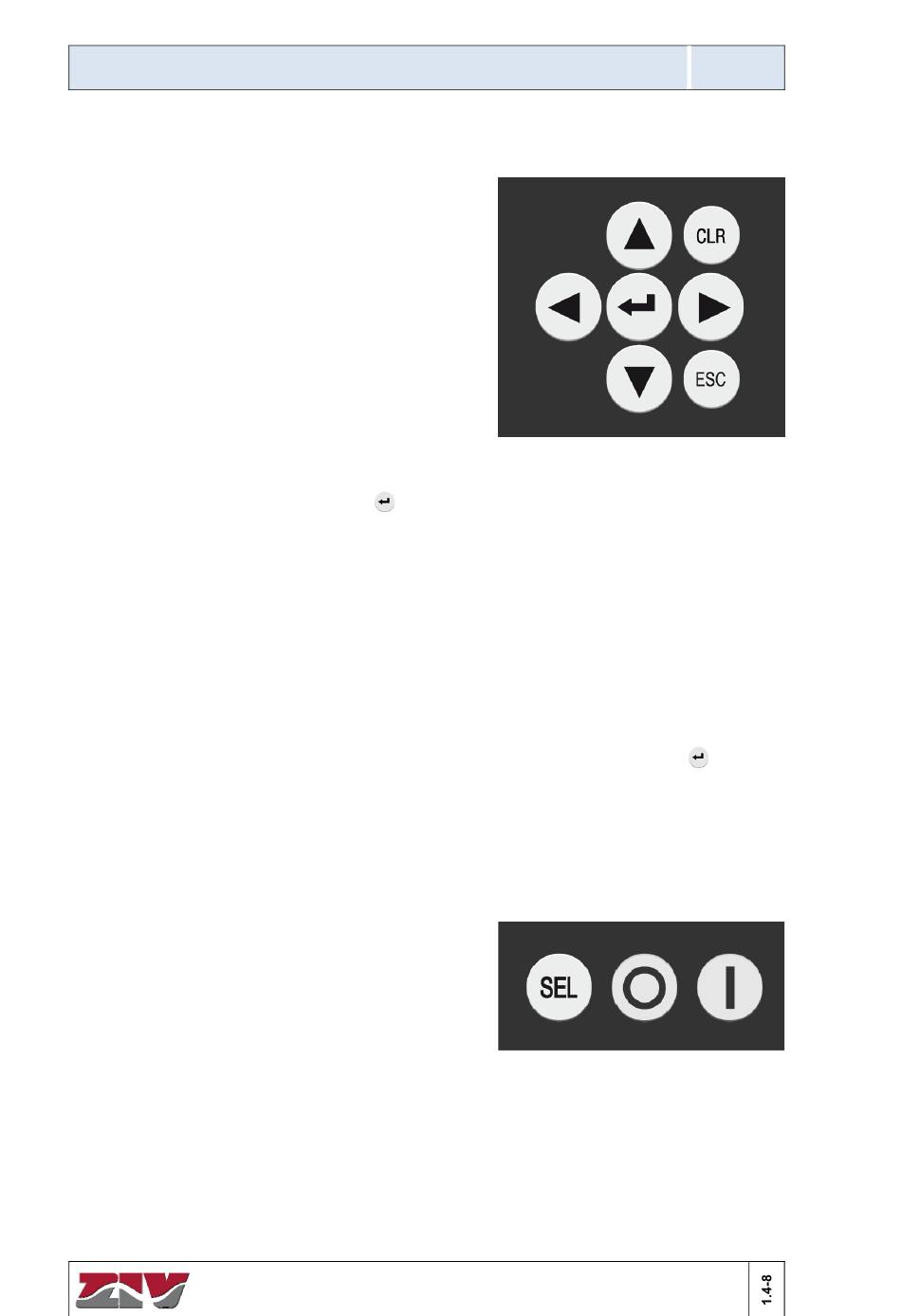

1.4.4.b Teclado asociado al display alfanumérico
El teclado consiste en 6 teclas.
▲
Desde la pantalla de reposo se accede a una
pantalla donde se visualizan los eventos e
informes de falta (solo si los hubiera).
►
Desde la pantalla de reposo se visualizan las
medidas. Volviendo a presionar se pasa de una
pantalla de medidas a otra.
▼
Desde la pantalla de reposo se accede al
estado de las entradas y salidas digitales.
◄
Desde la pantalla de reposo se accede a una
pantalla donde se visualiza información de la
última falta.
También se dispone de la tecla de Enter
Enter: botón utilizado para seleccionar o aceptar
ESC: botón cuya finalidad es volver a la pantalla anterior
CLR: botón con el que se accede al menú de reset de LEDs memorizados, reset de pantalla de
último disparo, reset de eventos y reset de informes de falta. Tanto los eventos como lo
informes de falta son los presentados en el HMI. El equipo seguirá manteniendo en memoria
todos los eventos e informes de falta que se podrán recoger por los puertos de comunicaciones
mediante el ZIV e-NET tool
el relé los mostrará solo si hay datos o información susceptible de ser borrada.
Para proceder al reset, desde el menú correspondiente, presionar el botón Enter
de dos segundos hasta que aparezca la indicación de reset realizado. En el caso del reseteo
de los LEDs memorizados, el equipo procederá a activar todos los LEDs y reseteará la
memorización sin mostrar mensaje en pantalla. Si tras la orden de reset y la activación de los 8
LEDs algún LED permanece encendido es porque la señal asociada a dicho LED se encuentra
activa.
1.4.4.c Botones de mando
Al panel de comandos se accede mediante la tecla
SEL. Este mismo botón se utiliza para desplazarse
por el panel de comandos y situarse en el mando
deseado. Con los botones (I) y (O) se ejecutan los
mandos configurados en los ajustes de protección.
(en el centro), Escape (ESC) y Clear (CLR):
®
. Para pasar de un menú de reset a otro se pulsará el botón CLR y
Figura 1.4.7
Figura 1.4.8
IRL-F: Protección Multifunción de Sobreintensidad
 ZIV APLICACIONES Y TECNOLOGÍA, S.L. Zamudio, 2018
Teclado.
alrededor

Botones de mando.
