Siemens SIMATIC ET 200C Manual página 53

Conectores El módulo de entrada/salida digital ET 200C; DI 16/DO 16
siguientes conectores:

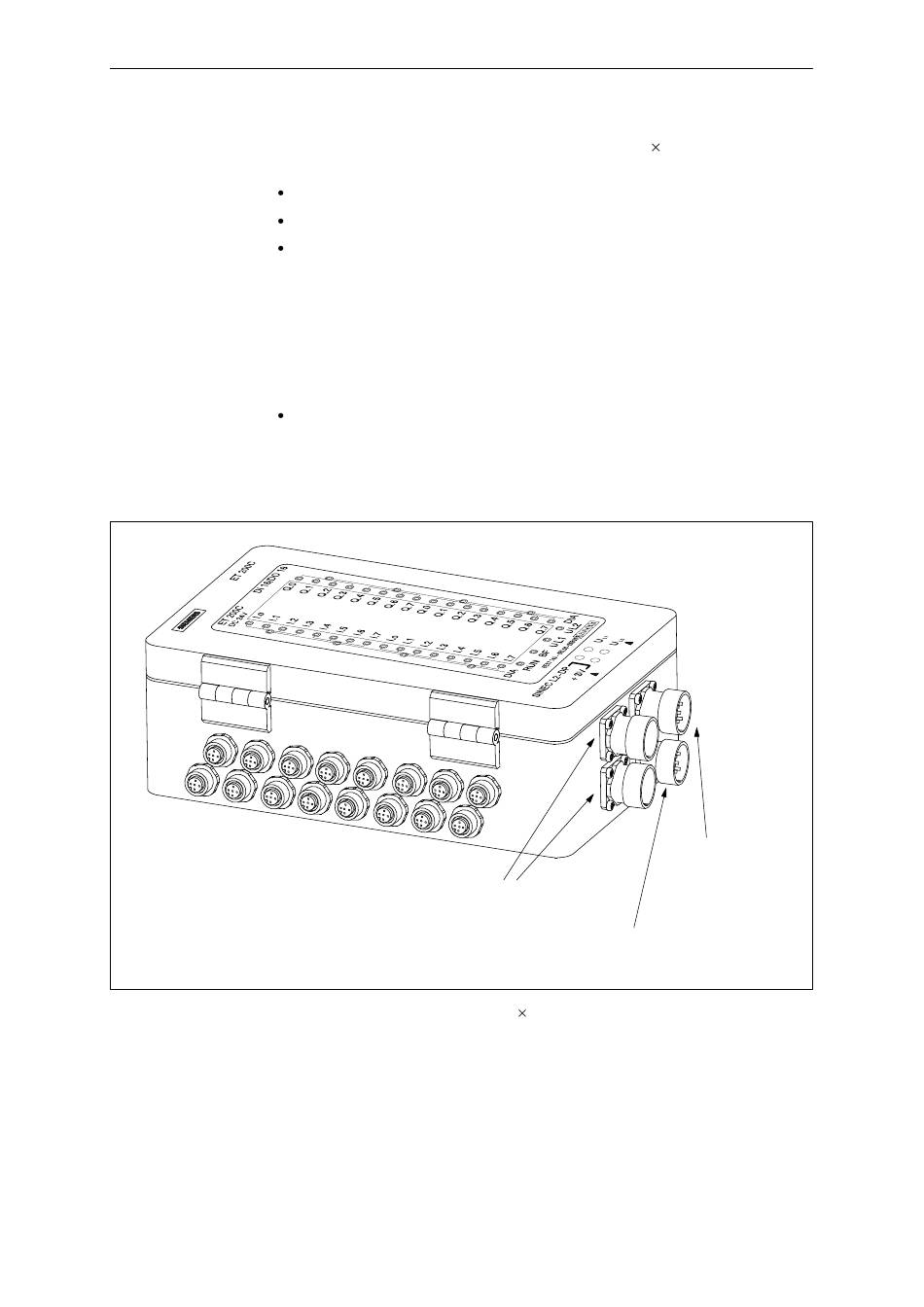

Figura 3-4 Módulo de entrada/salida digital ET 200C; DI 16/DO 16
(6ES7 143-0BL00-0XB0)
Unidad periférica descentralizada ET 200C
EWA 4NEB 812 6119-04b
16 canales de entrada, sin separación galvánica (conexión a 4 hilos)
16 canales de salida, con separación galvánica en grupos de 8 canales
2 conectores de bus (hembra de 12 polos)
Los conectores hembra de 12 polos sirven para
– conectar el bus de campo SINEC L2-DP
– conectar la alimentación
– conectar el cable de bus que conduce el bus y la alimentación
Los conectores de bus están interconectados dentro del módulo.
2 conectores para la alimentación de tensión de carga externa (macho de 6 polos)
Para cada grupo de canales (Q0, Q1) hay un conector separado de tensión de
carga. La tensión de carga no puede conectarse encadenada a través del módulo
de entrada/salida digital.
Conectores hembra para la conexión
Componentes de ET 200C
de carga para Q0
del SINEC L2-DP
Conector macho de entrada
de la tensión de carga para Q1
DC 24V con conectores redondos
DC 24V tiene los
Conector macho
de entrada
de la tensión
3-9
