Anexo B. Protocolo de Comunicaciones DNP 3.0

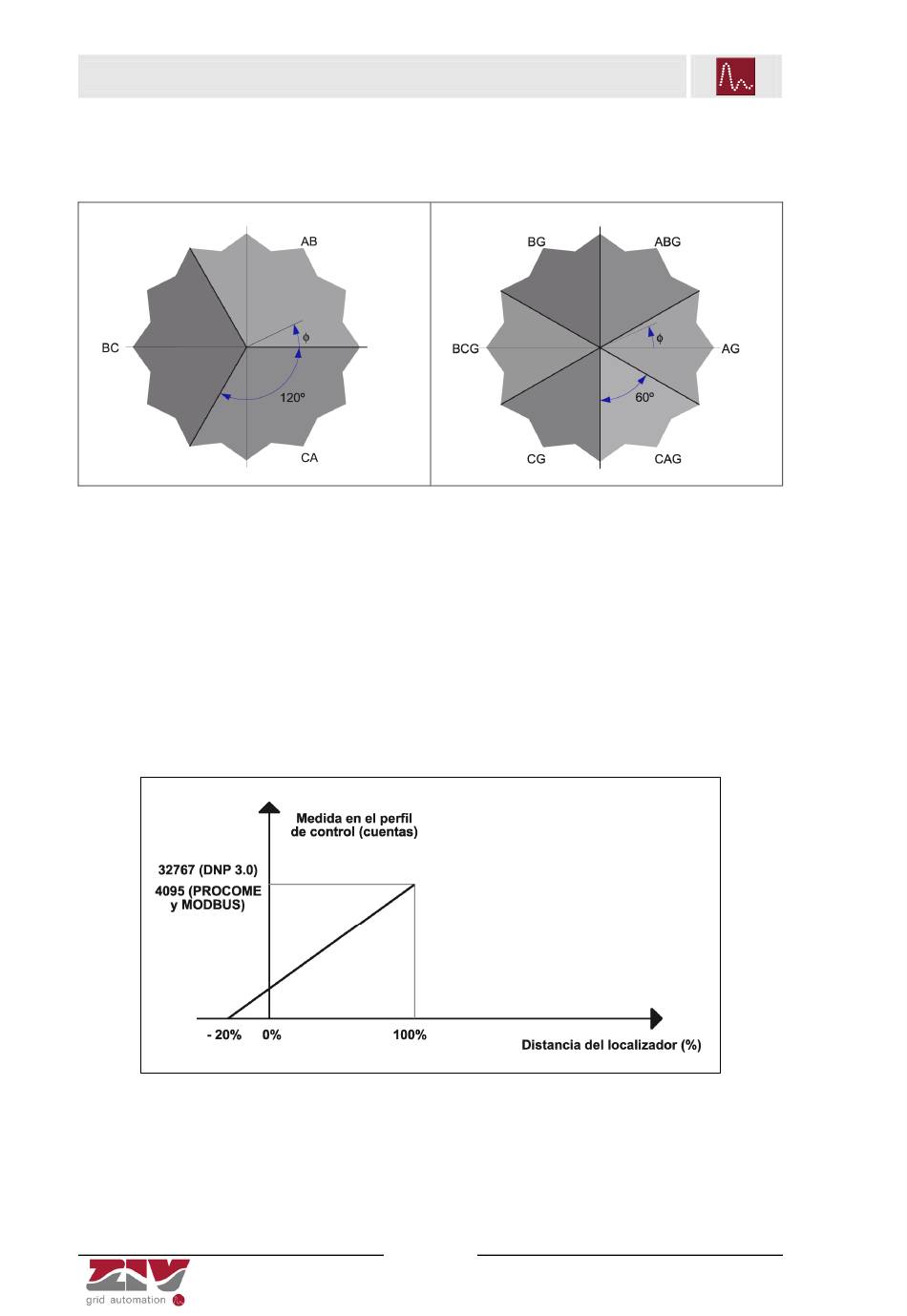

En las siguientes figuras aparecen representados los diagramas de ángulo utilizados para la
determinación de las fases en falta en función del ángulo ∅.
figura B.1:
diagrama de ángulo para faltas
bifásicas
B.2.2.a
Configuración del localizador de faltas
Como se ha indicado en el apartado B.1. Rangos de ajuste, el localizador de faltas dispone de
dos ajustes para el envío de la distancia a través de la comunicación remota (en el perfil de
control):
Indicación permanente: SÍ / NO
Duración de la indicación: 1 - 120min
Las medidas del localizador enviadas en el perfil de control se rigen mediante la recta
siguiente:
figura B.3:
Distancia: -20% → 0 cuentas (valor inválido)
Distancia: 100% → 4095 cuentas
escala de las medidas del localizador en el perfil de control
B-4
figura B.2: diagrama de ángulo para faltas
monofásicas y bifásicas a tierra
