Cortadora De Césped Diagrama Eléctrico - WEEDEATER ONE WE261 Manual De Repuestos

RIDING MOWER

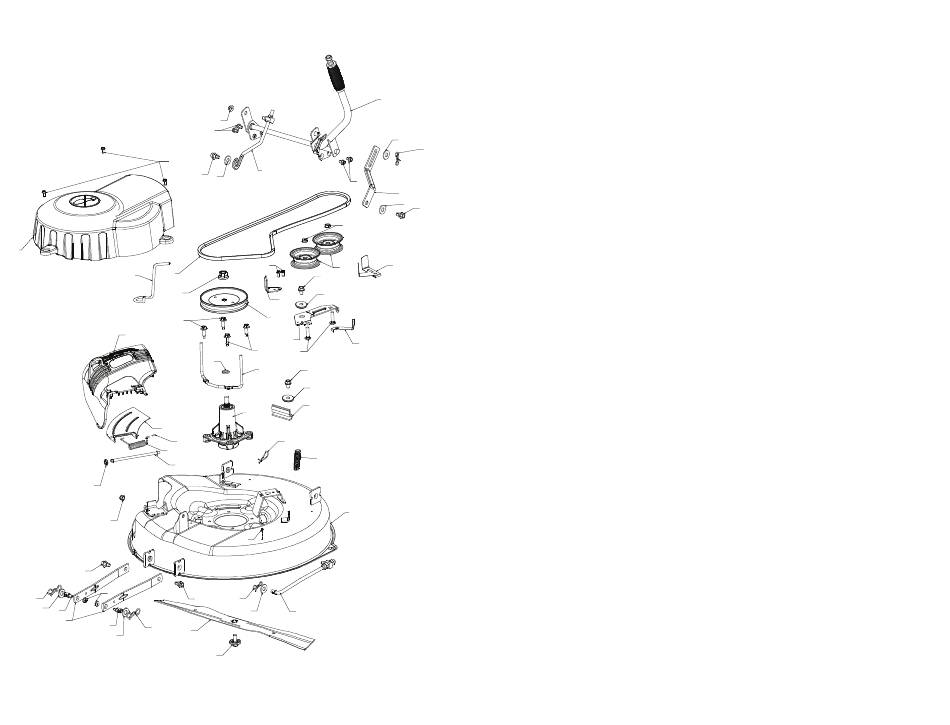

MOWER DECK
36
6
5
48
28
27
10
11
41
13
12
42
37
19
15
18
17
16
14
16
18
29
17
LRV-A_Deck_10
MODEL NUMBER WE261 (96022000902)
PRODUCT NUMBER 960 22 00-09
37
39
9
19
40
39
37
36
31
50
49
35
4
38
33
27
34
26
3
50
49
51
2
25
24
1
52
20
19
21 22
30
12
CORTADORA DE CÉSPED
DIAGRAMA ELÉCTRICO
7
21
20
8
17
19
32
MODELO NO. WE261 (96022000902)
PRODUCTO NO. 960 22 00-09
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 532 43 70-70 BATERÍA
2 532 42 54-16 POLIURETANO DE ESPUMA
3 532 19 33-50 INTERRUPTOR DE IGNICIÓN ROS
4 532 41 19-33 CLÉ/CHAINE
5 532 43 33-30 FUSIBLE 5A
6 532 42 59-37 FUSIBLE 40A
7 532 16 07-84 INTERRUPTOR
8 532 43 15-42 RELÉ 40A
9 532 10 95-53 INTERRUPTOR
10 532 17 61-38 INTERRUPTOR
11 532 43 18-46 RETROCESO QUE COMIENZA MÓDULO LRV
12 532 19 27-49 INTERRUPTOR ROS
13 532 42 84-77 GUARNICIONES DE IGNICIÓN
14 532 10 97-48 RELÉ
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
17
