Vista del panel de control derecho

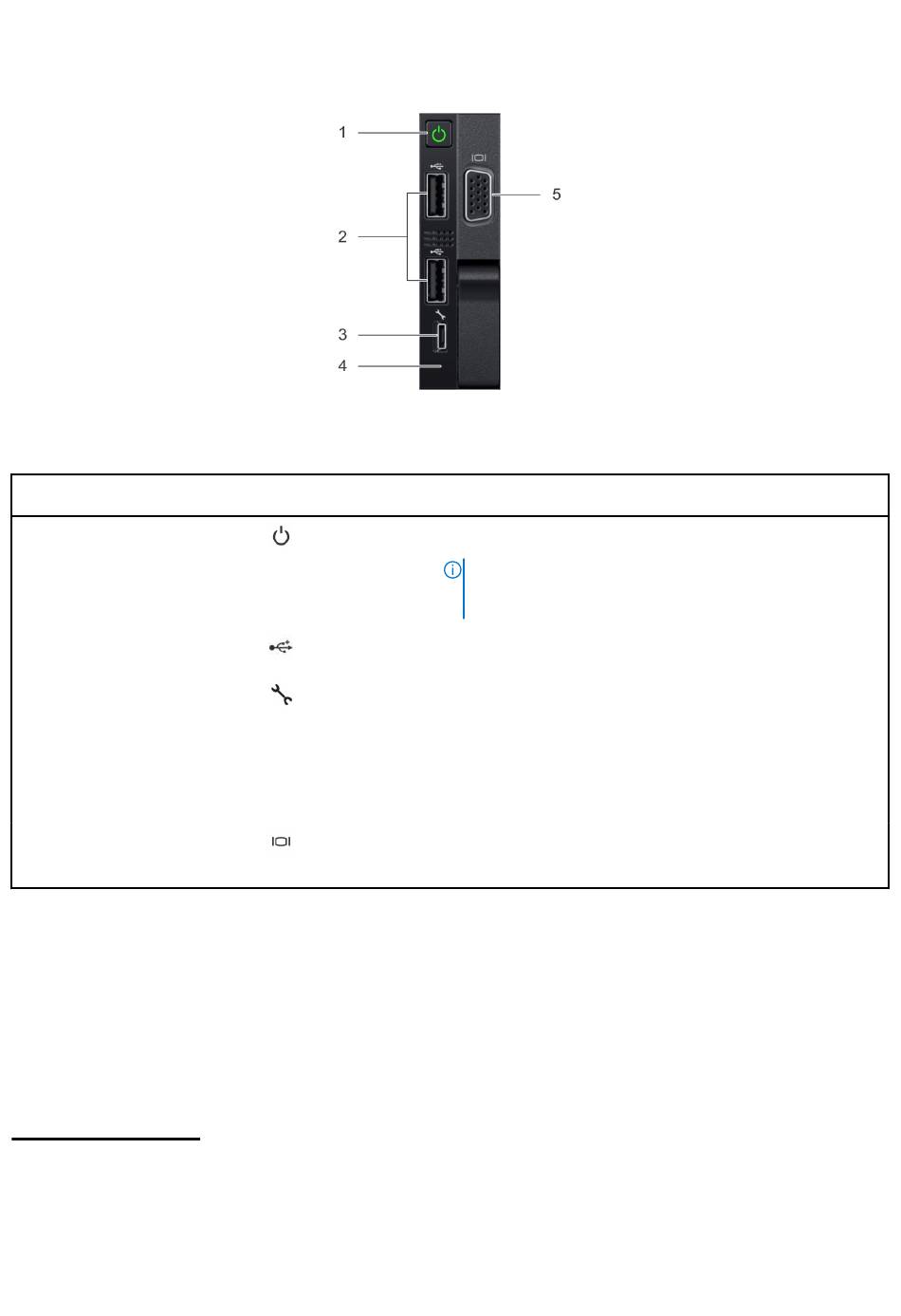

Ilustración 7. Vista del panel de control derecho
Tabla 7. Características del panel de control derecho
Element Indicador, botón o
o conector
1 Botón de encendido
2 Puerto USB (2)
3 Puerto directo de iDRAC
4 LED de iDRAC Direct
5 Puerto VGA
Códigos del indicador LED de iDRAC directo
El indicador LED de iDRAC directo se enciende para indicar que el puerto está conectado y se usa como parte del subsistema de iDRAC.
El indicador LED de la iDRAC directa se encuentra debajo del puerto de la iDRAC directa en el panel de control derecho.
Se puede configurar la iDRAC directa mediante un cable de USB a microUSB (tipo AB), que puede conectarse la computadora portátil o
tableta. En la siguiente tabla, se describe la actividad de la iDRAC directa cuando el puerto de la iDRAC directa está activo:
Tabla 8. Códigos del indicador LED de iDRAC directo
Código del indicador LED
de la iDRAC directa
Luz verde fija durante dos
segundos
Luz verde parpadeante
(encendida durante dos
14 Visión general del sistema PowerEdge R740xd
Icono
N/A
Estado
Indica que la computadora portátil o tableta está conectada.
Indica que se reconoce la computadora portátil o la tableta conectada.
Descripción
Indica si el sistema está encendido o apagado. Presione el botón de
encendido para encender o apagar el sistema manualmente.
NOTA: Presione el botón de encendido para realizar un apagado
ordenado de un sistema operativo que cumple con los requisitos
de ACPI.
Los puertos USB son de 4 clavijas y cumplen con los requisitos de
2.0. Estos puertos permiten conectar dispositivos USB al sistema.
El puerto iDRAC Direct cumple con los requisitos de microUSB 2.0.
Este puerto le permite acceder a las funciones de iDRAC Direct. Para
obtener más información, consulte la Guía del usuario de iDRAC en
www.dell.com/poweredgemanuals.
El indicador LED de iDRAC Direct se ilumina para indicar que el puerto
de iDRAC Direct está conectado. Para obtener más información,
consulte la sección Códigos indicadores del LED de iDRAC
Permite conectar un dispositivo de visualización al sistema.
Para obtener más información, consulte la sección
poweredgemanuals.
Direct.
www.dell.com/
