7. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte Guía de instalación
del riel disponible en https://www.dell.com/poweredgemanuals.
8. Quite la cubierta del sistema.
9. Extraiga la cubierta para
10. Quite la canastilla para unidades
11. Quite los soportes verticales, si están instalados.
12. Si está instalada, extraiga la cubierta antipolvo del procesador.
Pasos
1. Alinee el indicador de la clavija 1 del disipador de calor a la tarjeta madre del sistema y coloque el módulo del disipador de calor y el
procesador (PHM) en el zócalo del procesador.
PRECAUCIÓN: Para evitar daños en las aletas del disipador de calor, no las presione.
NOTA: Asegúrese de que el PHM se mantenga paralelo a la tarjeta madre del sistema para evitar daños en los componentes.
2. Empuje los ganchos de retención azules hacia adentro para poder bajar el disipador de calor a su lugar.
3. Mediante un destornillador Torx n.° T30, ajuste los tornillos en el disipador de calor en el siguiente orden:
a. Ajuste parcialmente el primer tornillo (aproximadamente 3 vueltas).
b. Ajuste el segundo tornillo por completo.
c. Vuelva al primer tornillo y ajústelo por completo.
Si el PHM se desliza fuera de los ganchos de retención azules cuando los tornillos están parcialmente ajustados, siga estos pasos para
fijarlo:
a. Afloje ambos tornillos del disipador de calor por completo.
b. Baje el PHM hacia los ganchos de retención azules, siguiendo el procedimiento que se describe en el paso 2.
c. Siga las instrucciones de reemplazo indicadas en el paso 3 para fijar el PHM a la tarjeta madre del sistema.

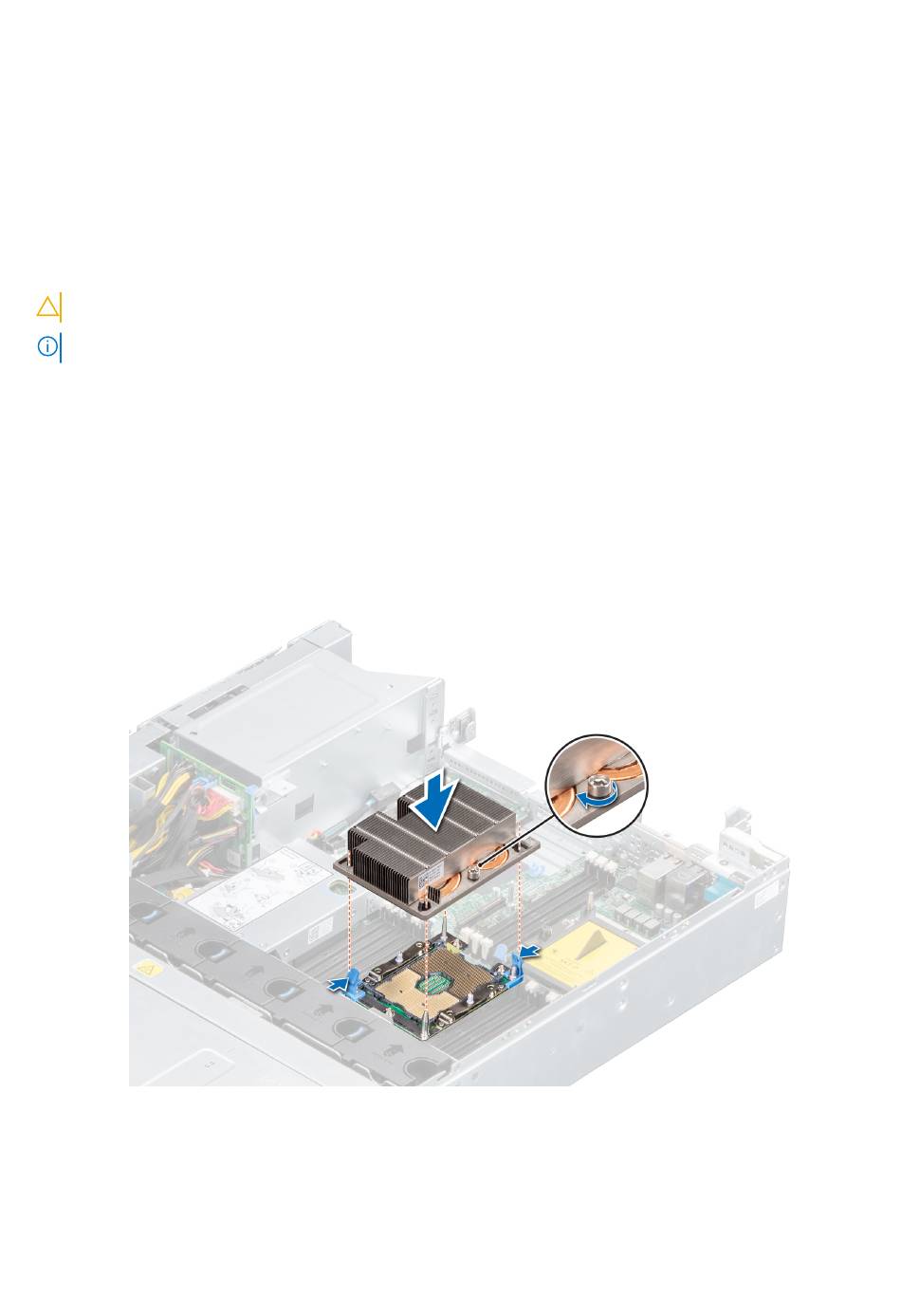

Ilustración 81. Instalación del procesador y el módulo del disipador de calor
Siguientes pasos
1. Instale los soportes verticales, si se quitaron.
2. Instale la canastilla para unidades
80 Instalación y extracción de componentes del sistema
aire.
posterior, si está instalada.
posterior, si se quitó.
