Limpieza De La Válvula De Distribuidor - Toro Multi Pro 1750 Manual Del Operador

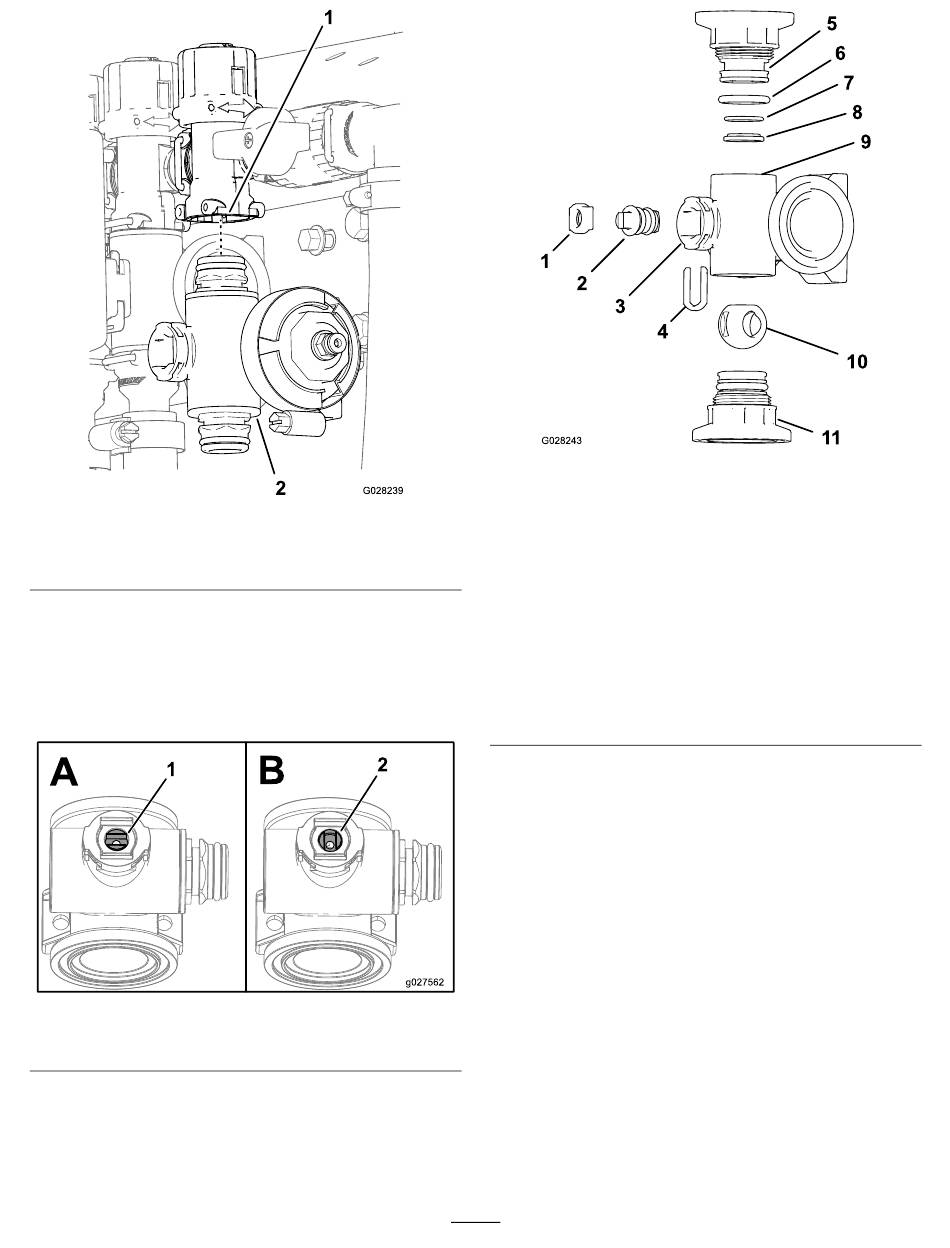

Figura 76
1. Acoplamiento de desvío
Limpieza de la válvula de
distribuidor
1. Coloque el vástago de la válvula de modo que
esté en la posición de cerrado
Figura 77
1. Válvula abierta
2. Retire los 2 conjuntos de acoplamientos del
extremo de cada extremo del cuerpo del
distribuidor (Figura 78
g028239
2. Distribuidor de válvula de
sección
(Figura 77 B).
g027562
2. Válvula cerrada
y Figura 79).
Distribuidor de válvula de agitación
1. Dispositivo de sujeción del
vástago
2. Vástago de la válvula
3. Conector del vástago
4. Dispositivo de sujeción de
retención del vástago
5. Acoplamiento de extremo 11. Conjunto de acoplamiento
6. Junta tórica del extremo
(0,796" x 0,139")
72
Figura 78
7. Junta tórica trasera
(0,676" x 0,07")
8. Anillo de asiento de la
válvula
9. Cuerpo del distribuidor
10. Válvula de bola
de extremo
g028243
