MANUAL INSTALACIÓN
CONSOLA ELSINOR T-3000
1.6 Consideraciones para la ubicación
En la siguiente figura, se muestran las dimensiones de la consola. Para instalar el
equipo, deberá disponer del lugar suficiente para alojar el dispositivo.
2 INSTALACIÓN

2.1 Montaje

Una vez determinado el lugar donde va a colocarse el equipo, se procede a su
instalación. El modelo viene armado; por lo tanto, se ha de proceder a su
desensamblaje. Para ello, basta con las siguientes acciones:
• Retirar los tornillos.
• Sacar los soportes inferiores y los soportes antivibración.
Una vez desensamblado, el procedimiento de montaje es el siguiente, tal como
muestra la figura 5:
• Colocar los tornillos en los alojamientos de los soportes inferiores.
• Introducir los soportes antivibración en el tubo.

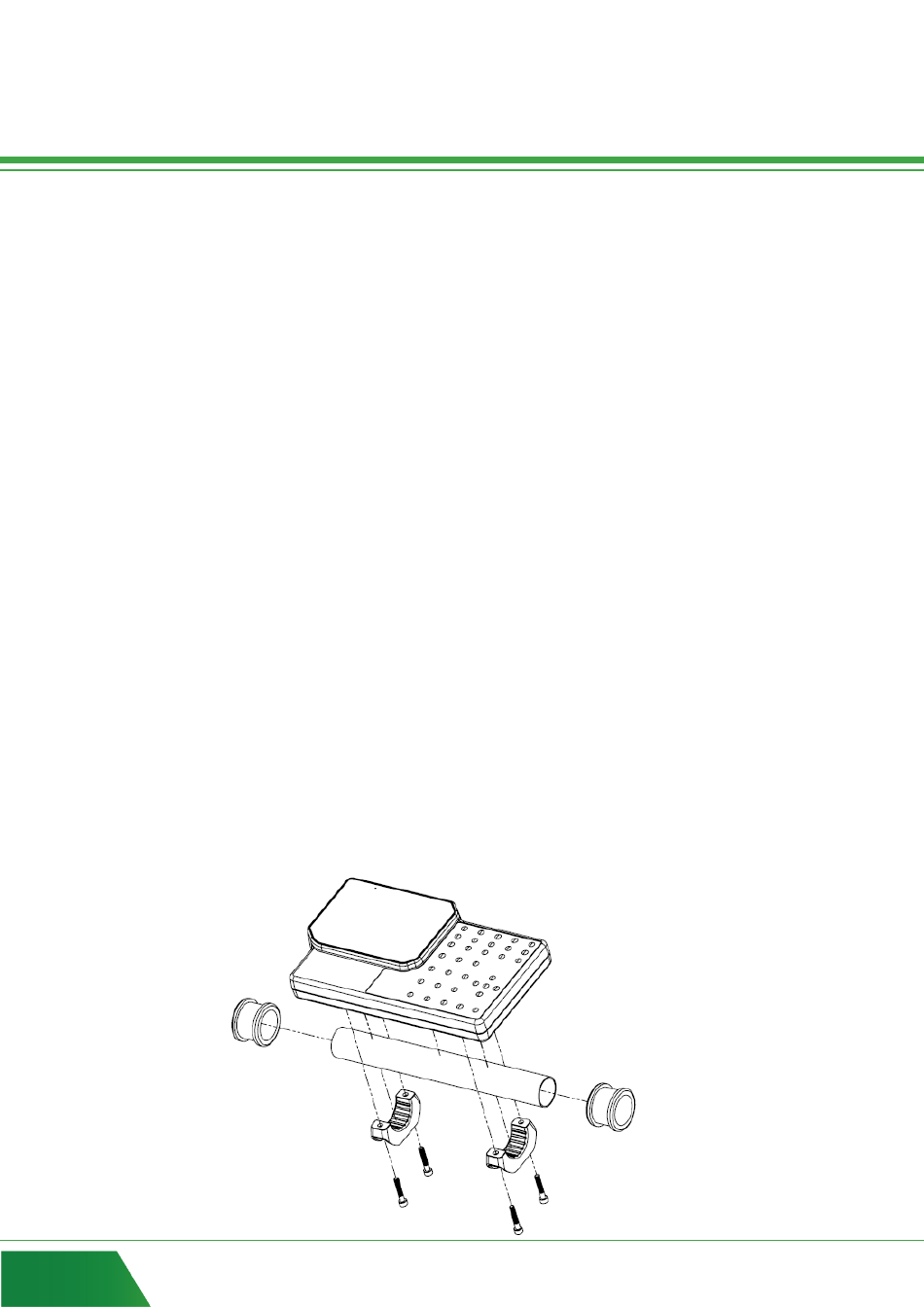

Figura 5:
Fijación de la consola
8
