Color
PIN
Negro
KEY GUD
Rojo
KEY 1
Verde
KEY 2
Negro
MUTE
•

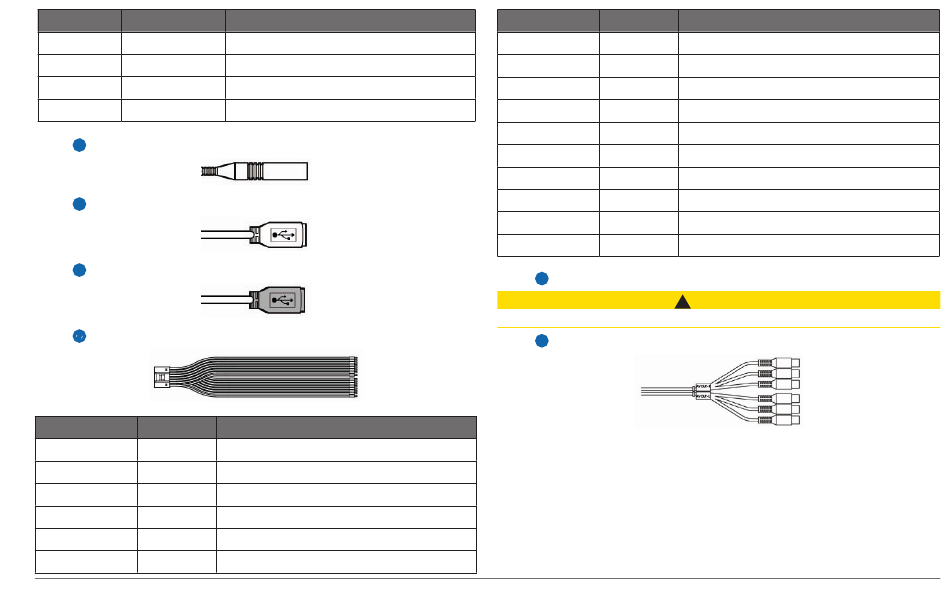

Terminal de la antena FM/AM
➍
•
Puerto de conexión para iPod
➎
•
Puerto de conexión USB
➏
•
Terminal de alimentación
➐
Color
PIN
Negro
GND
Azul
ANT
Amarillo
BATT
Rojo
ACC
Naranja
ILLUMI
Naranja/blanco
DIMMER
Descripción de la función
Hilo de tierra del volante
Hilo de control del volante 1
Hilo de control del volante 2
Hilo de control de silencio del volante
®
Descripción de la función
Hilo de tierra
Hilo de la antena automática (160 mA máx.)
Hilo de la batería del vehículo (12 v continuos)
Hilo de accesorio (12 v continuos)
Hilo de control de las luces del vehículo
Hilo de control del atenuador
Color
PIN
Marrón
REVERSE
Marrón
PARK
Blanco
LF+
Blanco/negro
LF-
Verde
LR+
Verde/negro
LR-
Gris
RF+
Gris/negro
RF-
Morado
RR+
Morado/negro
RR-
•
Fusible (15 A)
➑
No intentes sustituir el fusible. Ponte en contacto con el concesionario para obtener ayuda.
•
Puerto de salida para dispositivos de entretenimiento del asiento trasero (opcional)
➒
Descripción de la función
Cable de marcha atrás del vehículo
Cable del freno de mano
Altavoz frontal izquierdo +
Altavoz frontal izquierdo -
Altavoz trasero izquierdo +
Altavoz trasero izquierdo -
Altavoz frontal derecho +
Altavoz frontal derecho -
Altavoz trasero derecho +
Altavoz trasero derecho -
PRECAUCIÓN
7
