3-106 SISTEMA DE COMBUSTIBLE (DFI)

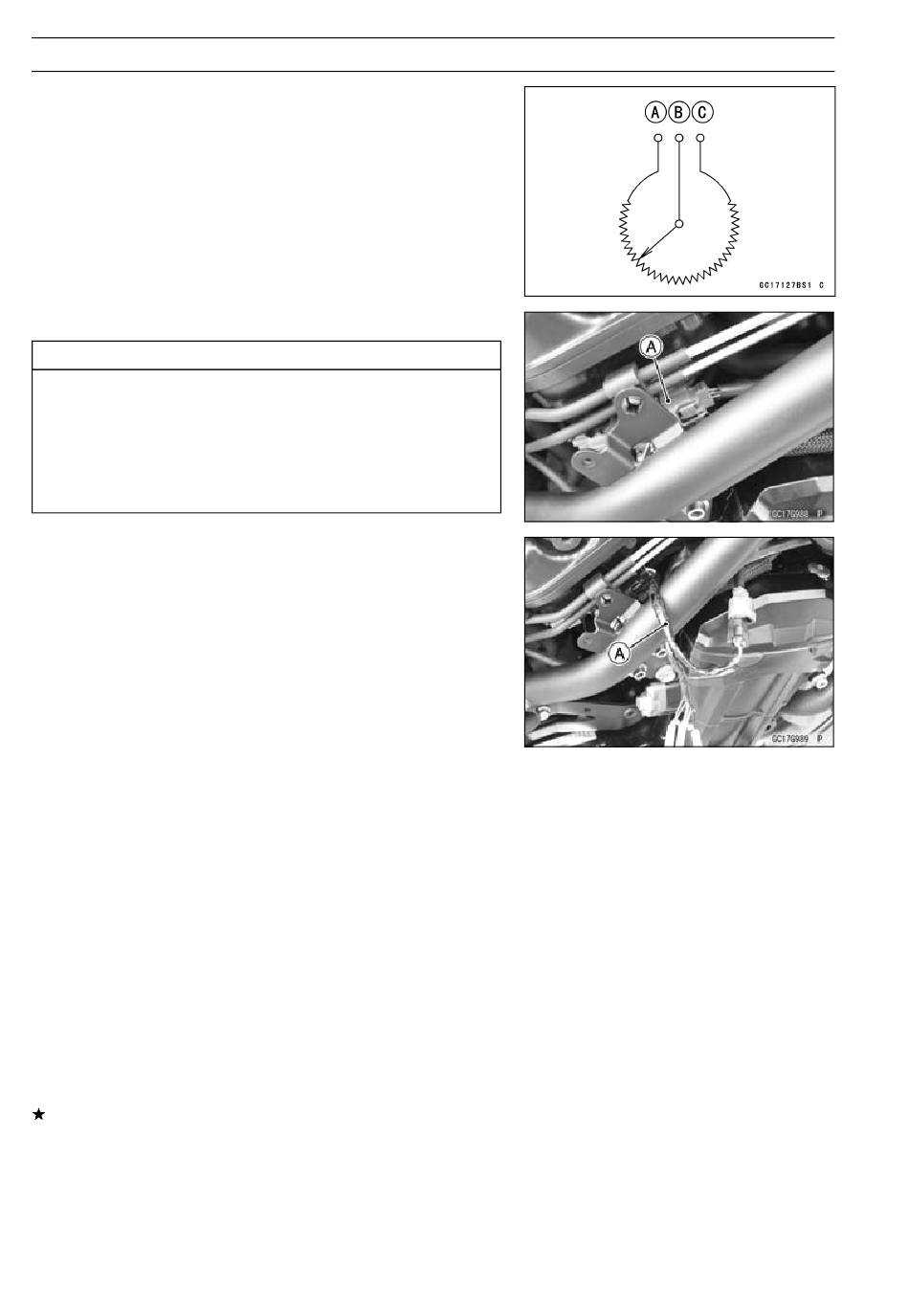

Sensor del subacelerador (código de servicio 32) (DTC P0220, P0223)
El sensor del subacelerador es un resistor variable de ro-
tación que cambia el voltaje de salida de acuerdo con el
acelerador en funcionamiento. La ECU nota el cambio del
voltaje y determina la cantidad de inyección de combustible
y la sincronización del encendido de acuerdo con las revo-
luciones del motor y de la abertura del acelerador.
Terminal de entrada [A]: BL
Terminal de salida [B]: BL/W
Terminal de masa [C]: G

Desmontaje/ajuste del sensor del subacelerador

No desmonte ni ajuste el sensor del subacelerador
[A], ya que se ha ajustado y configurado con preci-
sión en la fábrica.
No deje caer nunca el cuerpo del acelerador, espe-
cialmente sobre una superficie dura. El golpe po-
dría dañarlo.
Inspección del voltaje de entrada del sensor del
subacelerador
○
Asegúrese de que la batería está totalmente cargada.
•
Quite el contacto.
•
Desconecte el conector del sensor del subacelerador y
conecte el adaptador de ajuste [A] entre estos conecto-
res.
Herramienta especial -
Adaptador de ajuste del sensor del acelerador:
57001-1538
•
Conecte un medidor digital a los cables del adaptador de
ajuste.
Voltaje de entrada del sensor del subacelerador
Conexiones al adaptador:
Medidor digital (+) → Cable W (sensor BL)
Medidor digital (–) → Cable BK (sensor G)
•
Mida el voltaje de entrada con el motor parado y con el
conector unido.
•
Ponga el contacto.
Voltaje de entrada
Estándar: 4,75 – 5,25 V CC
•
Quite el contacto.
Si la indicación se encuentra dentro del margen estándar,
compruebe el voltaje de salida (consulte Inspección del
voltaje de salida del sensor del subacelerador).
AVISO
NOTA
