ATENCIÓN: Los conectores están diseñados para girar a una posición fija durante la instalación del motor y permanecer en dicha posición sin ajuste adicional.
Limite estrictamente las fuerzas aplicadas y el número de veces que se gira el conector para asegurarse de que los conectores satisfagan la clasificación de
protección internacional (IP) como se describe en
ATENCIÓN: Use solo fuerza manual al cambiar la orientación del conector.
No aplique fuerza ni tire del cable, ni tampoco use herramientas como pinzas o prensas de tornillo para girar el conector.
Siga estos pasos para girar un conector a una nueva posición.
1. Instale y asiente debidamente un cable de empalme en el conector del motor.
El conector ofrece una mayor área de sujeción y extiende la fuerza de palanca.
2. Sujete el conector de empalme y el conector del cable con las manos, y gire lentamente el conector del motor hasta la nueva posición.
3. Retire el conector del cable después de que el conector esté alineado.
Instalación del motor
Siga estos pasos para instalar el motor.
ATENCIÓN: Los cojinetes del motor y el dispositivo de retroalimentación pueden resultar dañados si el eje sufre un impacto fuerte durante la instalación de los
acoplamientos y poleas. El dispositivo de retroalimentación puede sufrir daños si se hace palanca en la superficie de montaje del motor al retirar los dispositivos
montados en el eje del motor.
No golpee el eje, los acoplamientos o las poleas con herramientas al instalar o retirar el equipo. Use un extractor de rueda para aplicar presión desde el extremo
de usuario del eje al intentar retirar cualquier dispositivo del eje del motor.
1. Deje suficiente espacio libre alrededor del motor y detrás del ventilador de enfriamiento para la disipación de calor de manera que el
motor se mantenga dentro del rango especificado de temperaturas de funcionamiento.
Consulte
Especificaciones ambientales
motor en un envolvente. Aleje del motor cualquier dispositivo que genere calor.
2. Consulte
Clasificaciones de fuerza de carga del motor
PELIGRO DE QUEMADURA: Las superficies exteriores del motor pueden alcanzar una alta temperatura (125 °C [257 °F]) durante el funcionamiento
del motor.
Tome precauciones para evitar un contacto accidental con las superficies calientes. Tenga en cuenta la temperatura de la superficie del motor al
seleccionar los cables y las conexiones de empalme del motor.

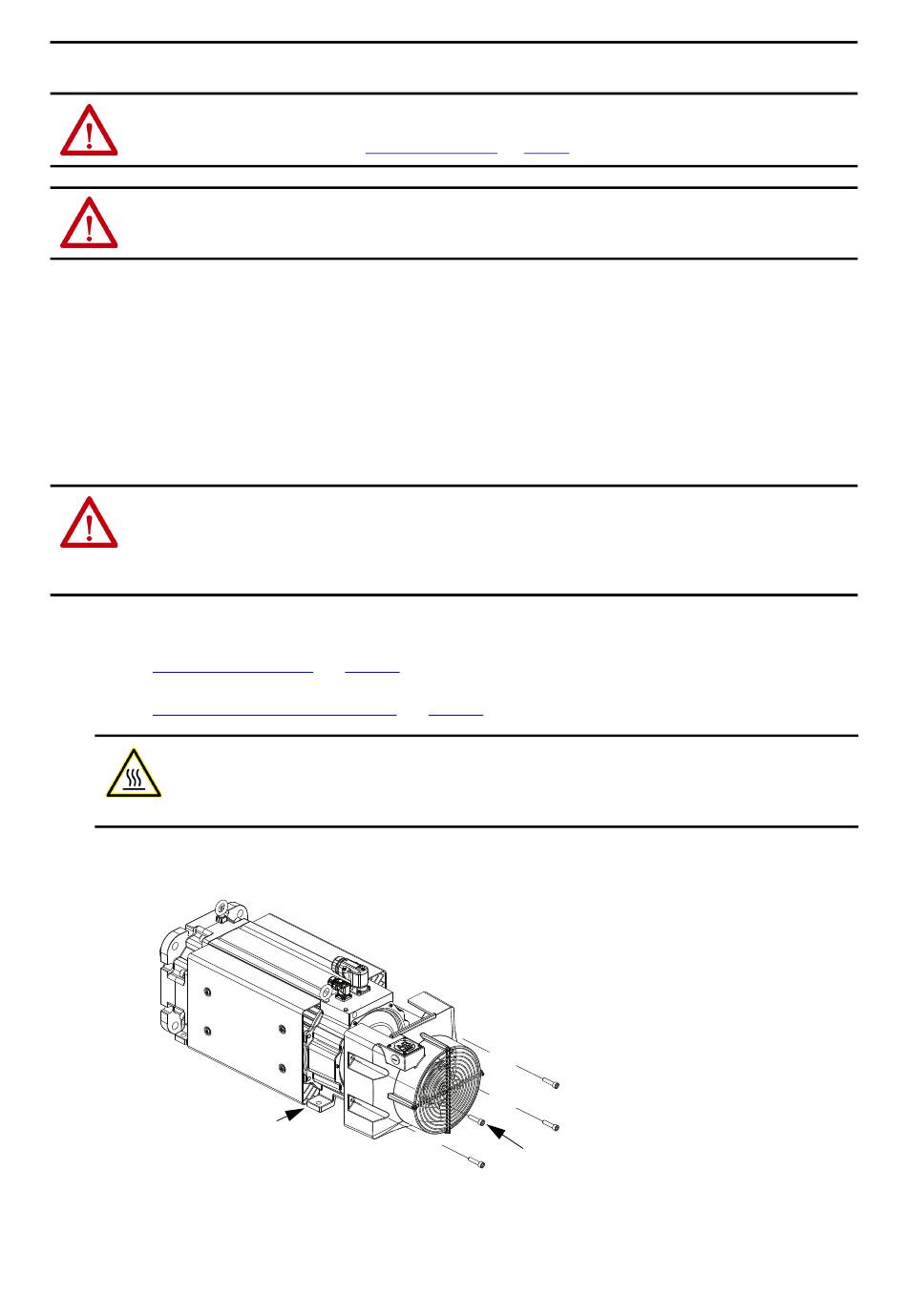

3. Si utiliza las patas de montaje opcionales, retire el subensamblaje del ventilador de enfriamiento para obtener acceso a las patas de montaje
traseras.
Patas de montaje visibles
4. Monte y alinee el motor.
Especificaciones ambientales
en la
página 28
para determinar el rango de temperaturas de funcionamiento. No coloque el
en la
página 15
Publicación de Rockwell Automation VPC-IN001C-ES-P - February 2020
Servomotores Kinetix VPC con tamaños de estructura de 165 mm, 215 mm y 300 mm
en la
página
28.
para determinar los límites de carga de eje radial y axial del motor.
Tornillos de montaje de subensamblaje de ventilador de enfriamiento (4x)
7
