Vista de la parte posterior y esquema de agujeros de taladro

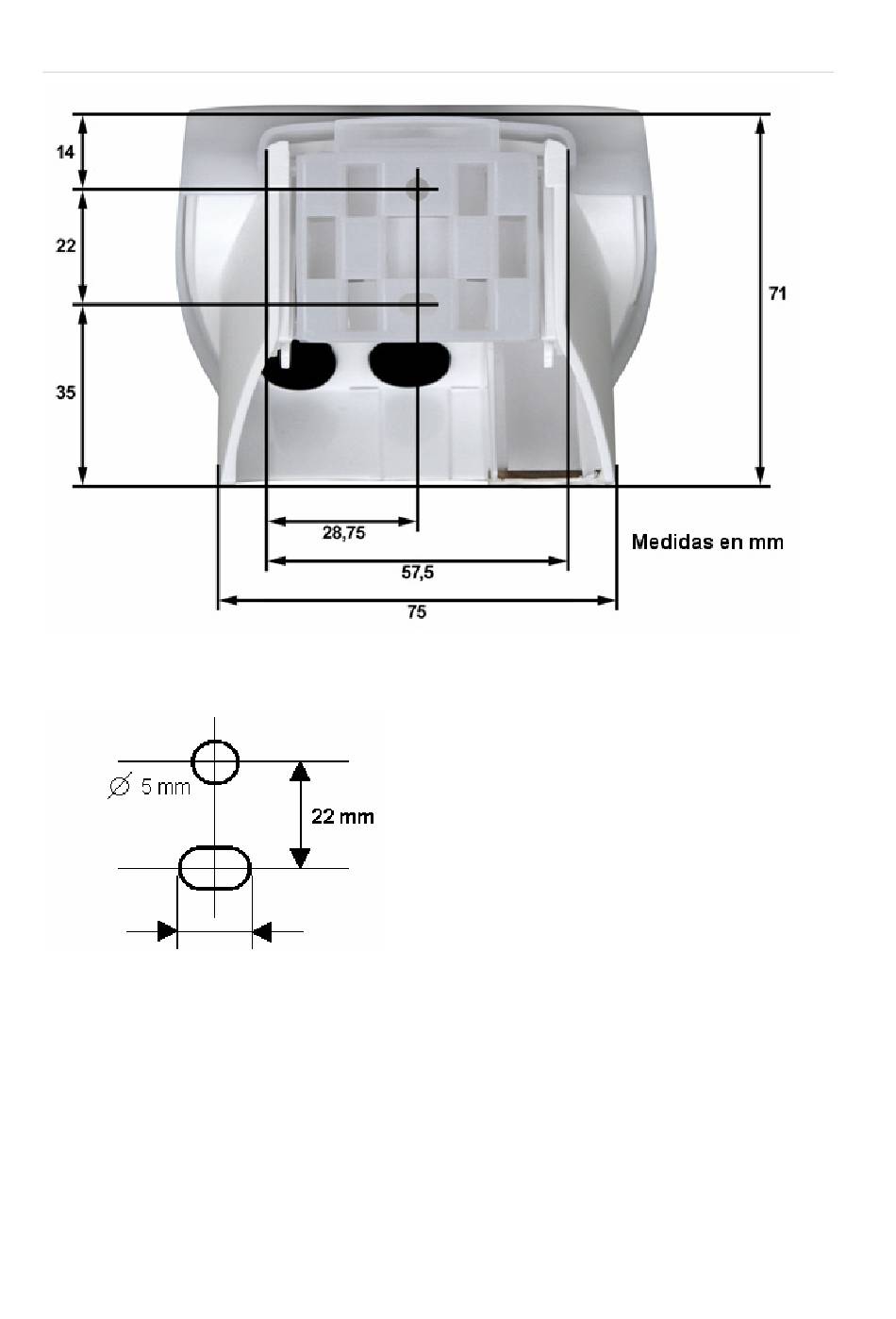

Gráfico 7a
Esquema de medidas de la parte posterior con el soporte; posibles modificaciones por
condicionamientos técnicos.
Agujero alargado 7,5 x 5 mm
Gráfico 7b
Esquema de los agujeros de taladro.
Sensor de Luminosidad/Viento KNX LW • Actualizado a: 15.06.2009 • 7
El fabricante queda eximido de cualquier responsabilidad derivada de posibles errores en este manual.
Asimismo, se reserva el derecho a realizar modificaciones por motivos técnicos.
