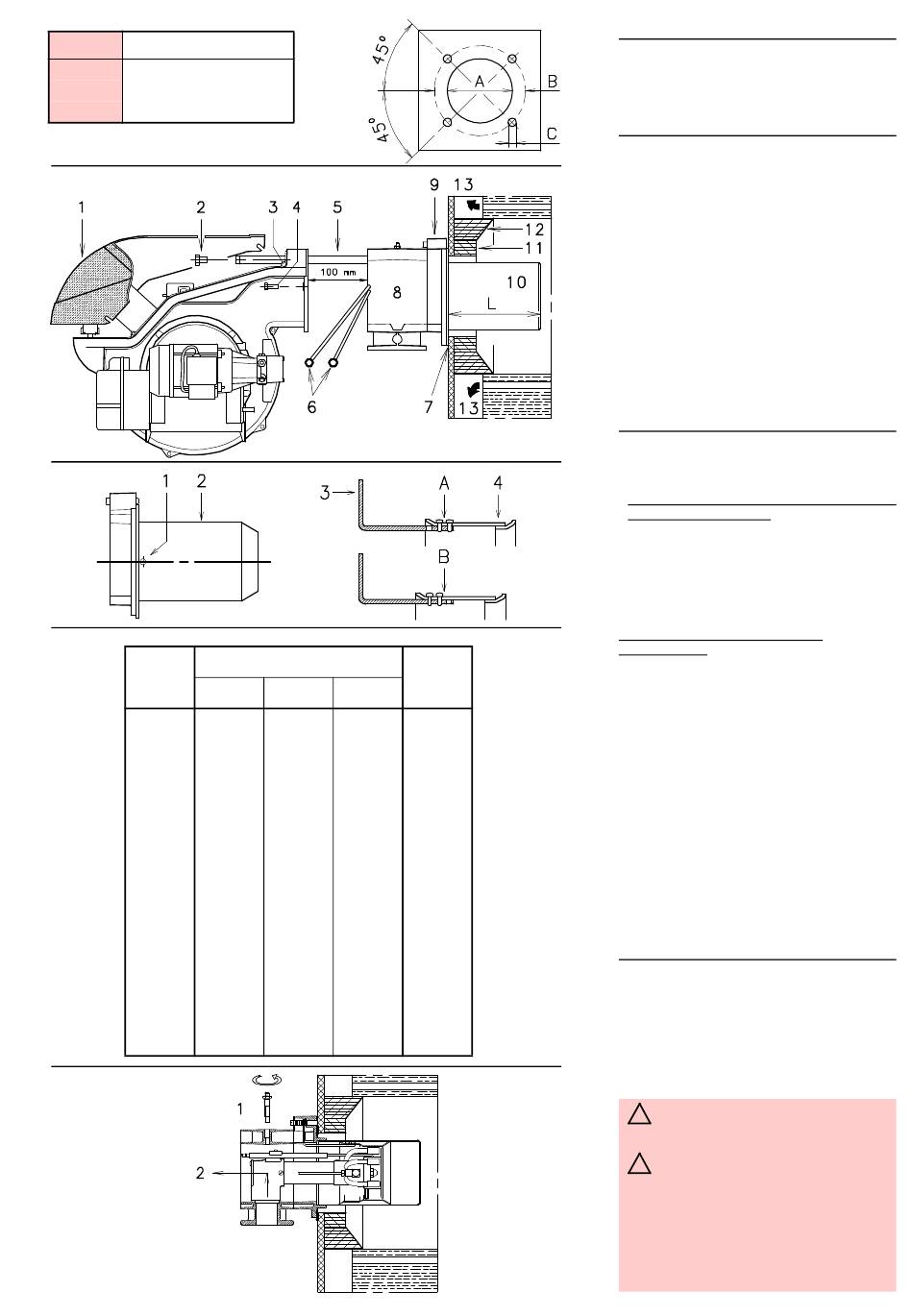

INSTALACIÓN
PLACA CALDERA (A)
Taladre la placa de cierre de la cámara de com-
bustión tal como se indica en (A). Puede mar-
carse la posición de los orificios roscados
utilizando la junta aislante que se suministra con
el quemador.
LONGITUD TUBO LLAMA (B)
La longitud del tubo llama debe seleccionarse
de acuerdo con las indicaciones del fabricante
de la caldera y, en cualquier caso, debe ser
mayor que el espesor de la puerta de la caldera
completa, con el material refractario incluido.
Las longitudes, L (mm), disponibles son:
Tubo llama 10) RLS 70 RLS 100
• estándar 250
• alargado 385
Para calderas con pasos de humos delanteros
13) o con cámara de inversión de llama, colocar
una protección de material refractario 11) entre el
refractario de la caldera 12) y el tubo de llama 10).
Esta protección debe permitir el desplazamiento
del tubo llama.
En calderas con frontal refrigerado por agua, no es
necesario el revestimiento refractario 11)-12)(B),
salvo que lo indique el fabricante de la caldera.
FIJACIÓN DEL QUEMADOR A LA CALDERA
(B)
Separar el cabezal de combustión del resto del
quemador, fig. (B):
- Desconectar los tubos del gasóleo desenros-
cando los dos racores 6)
- Aflojar los 4 tornillos 3) y sacar la tapa 1)
- Desenroscar los tornillos 2) de las dos guías 5)
- Quitar los dos tornillos 4) y hacer retroceder el
quemador unos 100 mm sobre las guías 5).
- Desconectar los cables de los electrodos y a
continuación extraer por completo el quema-
dor de las guías.
PRECALIBRACIÓN CABEZAL DE
COMBUSTIÓN
Para el modelo RLS 130 verificar, en este
momento, si el caudal máximo del quemador en
a
2 llama está comprendido en el área A o bien
en la B del campo de trabajo. Ver pág. 6.
Si está en el área A no es necesario efectuar
ninguna intervención.
Si, en cambio, está en el área B:
- Desenroscar los tornillos 1)(C) y desmontar el
tubo llama 2).
- Desplazar la fijación de la varilla 3)(C) de la po-
sición A a la B, retrasando así el obturador 4).
- Volver a montar el tubo llama 2)(C) y los tor-
nillos 1).
Después de esta eventual operación, fijar la
brida 9)(B) a la placa de la caldera, interpo-
niendo la junta aislante 7)(B) suministrada en
dotación. Utilizar los 4 tornillos que se suminis-
tran, después de haber protegido la rosca con
algún producto antibloqueo.
El acoplamiento del quemador con la caldera debe
ser hermético.
ELECCIÓN DE LAS BOQUILLAS PARA 1° Y
2° LLAMA
El quemador está en conformidad con los
requerimientos de emisión previstos por la
norma EN 267.
Para garantizar la constancia de las emisiones,
se deben utilizar boquillas aconsejadas y/o
alternativas indicadas por Riello en las instruc-
ciones y advertencias.
Atención: Se aconseja sustituir anual-
!
mente las boquillas durante el manteni-
miento periódico.
Precaución: El uso de boquillas diferen-
!
tes de las prescritas por Riello S.p.A. y el
mantenimiento periódico incorrecto pueden lle-
var a no cumplir con los límites de emisiones
previstos por las normativas vigentes y en
casos extremos, al riesgo potencial de daños a
personas o cosas.
El Fabricante no se responsabiliza por dichos
daños causados debido al incumplimiento de
las prescripciones presentes en este manual.
RLS 130
250 250
385 385
