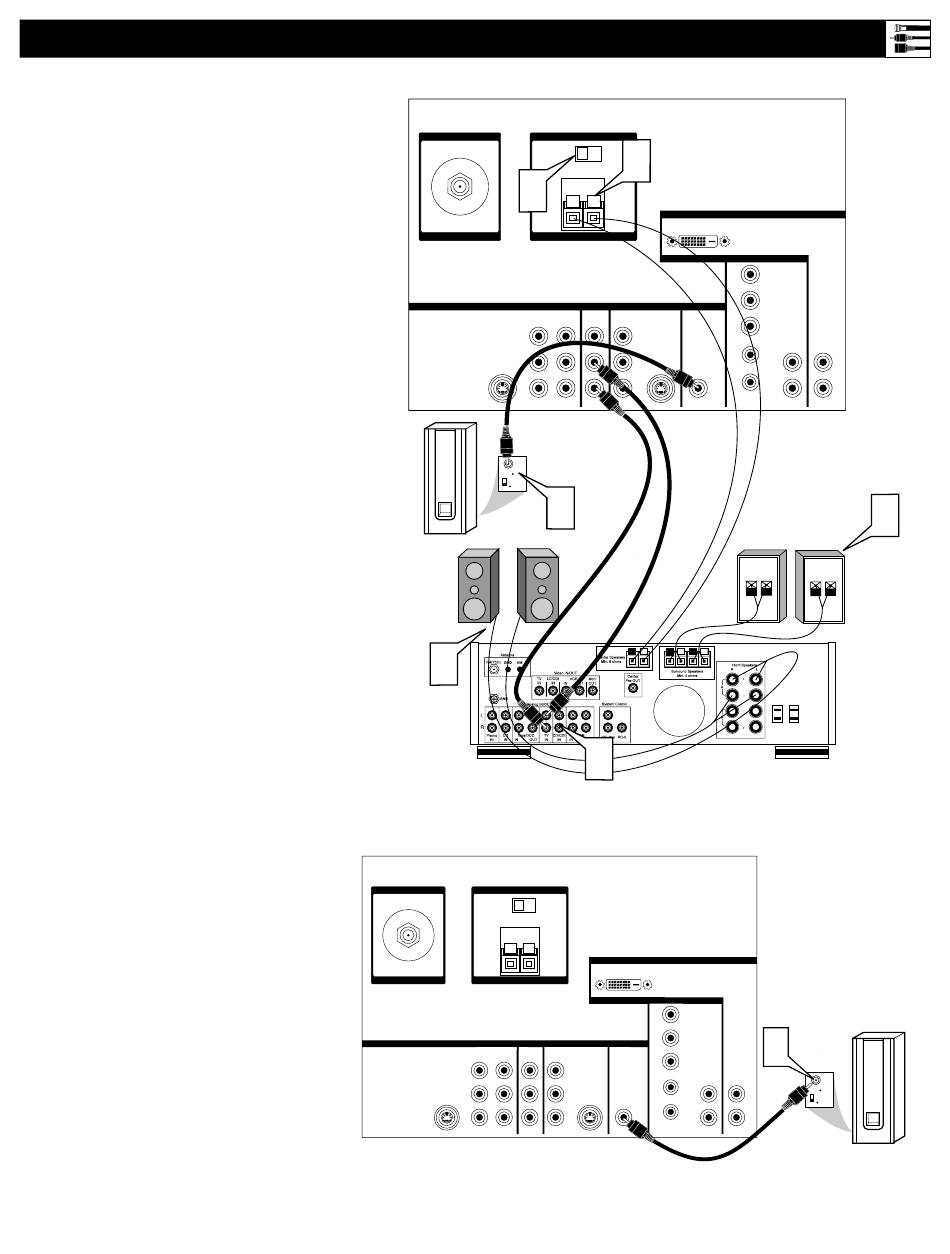

Conexión del equipo de sonido Surround
1
Con los cables de los altavoces,
conecte los terminales de salida de
los altavoces centrales
(+, –) en la parte posterior del recep-
tor de sonido Surround a los termi-
nales AMP de CANAL CENTRAL
correspondientes (+, –) en la parte
posterior del TV.
2
Configure el conmutador de ENTRA-
DA AMP de CANAL CENTRAL a
EXT. Esto permite que los altavoces
del gabinete del TV se utilicen como
los altavoces centrales en una disposi-
ción de sonido Surround.
3
Con los cables de audio estéreo,
conecte los enchufes L y R MON OUT
en la parte posterior del TV a los
enchufes TV IN correspondientes en la
parte posterior del receptor.
4
Con los cables de los altavoces,
conecte los terminales para altavoces
delanteros R y L a los terminales corre-
spondientes en la parte posterior de los
altavoces delanteros.
5
Con los cables de los altavoces,
conecte los terminales para altavoces
Surround (+, –) en la parte posterior
del receptor y los terminales correspon-
dientes (+, –) en la parte posterior de
los altavoces Surround.
Uso de un altavoz de graves alimen-
tado
Puede conectar un altavoz de graves a su TV
para conseguir un sonido más profundo y
pleno.
1
Con un cable de audio, conecte el
enchufe SUB OUT en la parte posterior
del TV al enchufe de entrada de audio
en la parte posterior de un altavoz de
graves alimentado.
