La tabla muestra datos de la potencia para cada fase y en total: potencia real o activa
(kW), potencia aparente (kVA, producto de la corriente y tensión rms), potencia reactiva
(kVAR, componente reactivo de la potencia aparente originado por el cambio entre la
tensión y la corriente CA en inductores y condensadores), factor de potencia (PF,
proporción de potencia real respecto a la potencia aparente para el rms total incluyendo
los armónicos), factor de potencia de desplazamiento (DPF o coseno ϕ, proporción de
potencia real con respecto a la aparente para el cálculo fundamental) y los 12 ó 10 valores
rms de ciclo de corriente y tensión.
Los símbolos indican si la carga es capacitiva ( ) o inductiva ( ).
En el Fluke 434 se puede activar una tabla emergente con la utilización de la energía por
fases y en total pulsando la tecla de función F3 – ENERGÍA. La tabla muestra la energía
real (kWh), aparente (kVAh) y reactiva (kVARh). El proceso de medida de la energía
comienza al iniciarse la potencia y la energía. La lectura se puede restablecer con la tecla
de función F5.
Con un inicio PROGRAMADO de la medida, el Fluke 434 se puede emplear para
comprobar la utilización de la medida durante un intervalo predefinido. El inicio
PROGRAMADO se ajusta al pasar de la RETENCIÓN a la EJECUCIÓN con la tecla de
función F5. Al cortar temporalmente la energía, esta tecla de función se activa para
seleccionar las operaciones de RETENCIÓN/EJECUCIÓN.
El modo Contador de pulsos cuenta de igual forma que en la salida de pulsos de
determinados tipos de medidores de energía. Este hecho le permite comprobar
rápidamente el error de incremento del medidor. La salida de pulsos se mide por medio
de una sonda óptica de disparo aislada conectada entre la salida de pulsos y el puerto
óptico RS-232 del analizador. La figura 11-1 muestra la configuración para la medida.
La utilización de la energía (kWh) por pulso se debe establecer por adelantado. Puede
acceder al menú de ajustes con la tecla SETUP (Configurar) y la tecla de función F3 -
OPCIONES. Consulte el apartado Opciones del capítulo 18.
11-2
ENTER

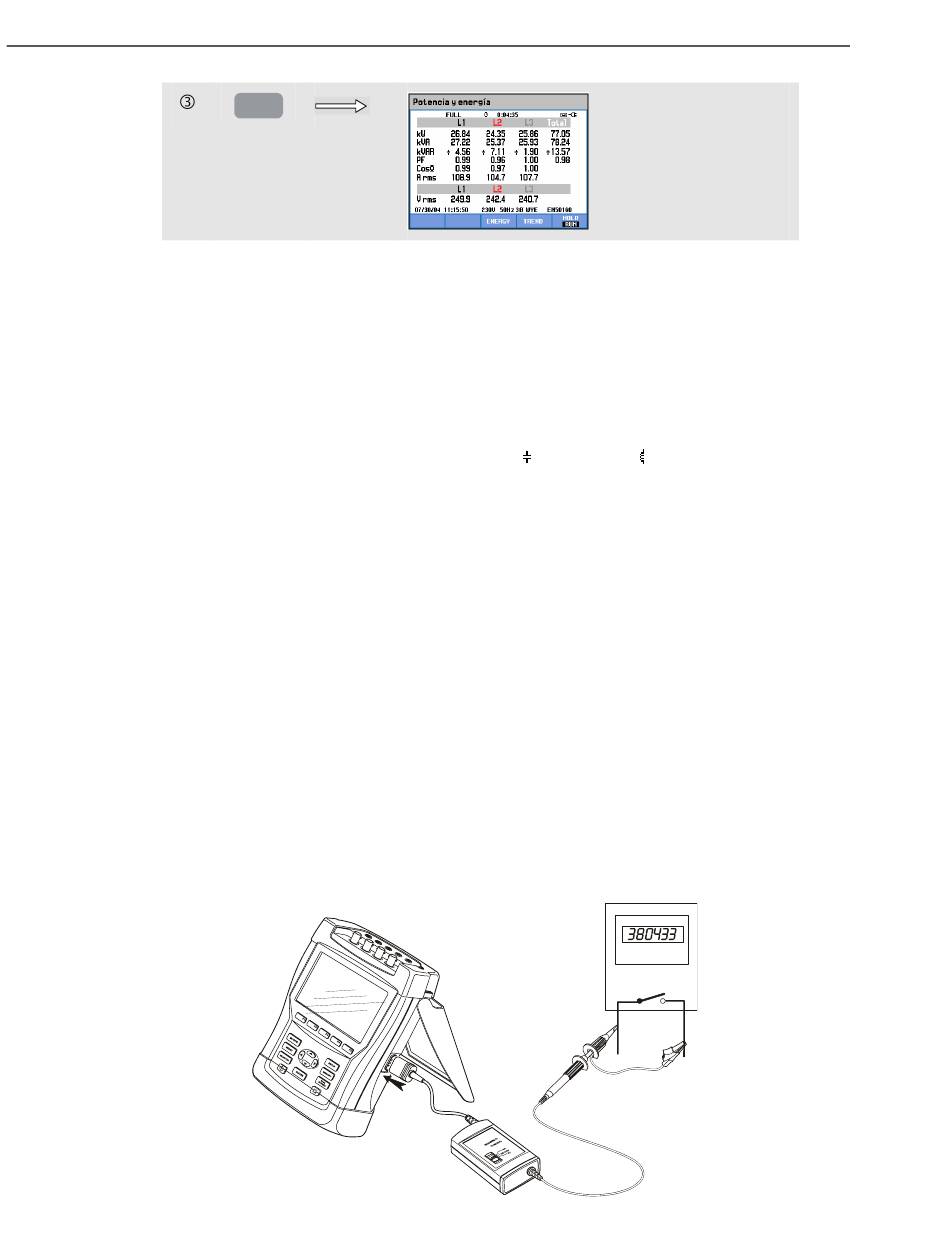

Figura 11-1. Verificación de un medidor de energía con salida de pulsos
