1
3
4
7
Número Descripción
1
LEDs de status. Informan del estado de los túners de entrada. El led de la
izquierda informa de los túners A1 y B1, y el de la derecha de los túners A2 y B2.
2
Conectores USB Host. Conectando una memoria externa a los mismos se podrán
reproducir ficheros .TS y modularlos en RF.
3
Túner Satélite y Túner Terrestre / Cable B1.
4
Túner Satélite y Túner Terrestre / Cable A1.
5
Túner Satélite y Túner Terrestre / Cable B2.
6
Túner Satélite y Túner Terrestre / Cable A2.
7
LED de status. Informa del estado de la salida modulada en COFDM / QAM. La
salida RF estará funcionando correctamente cuando el led parpadee en verde.

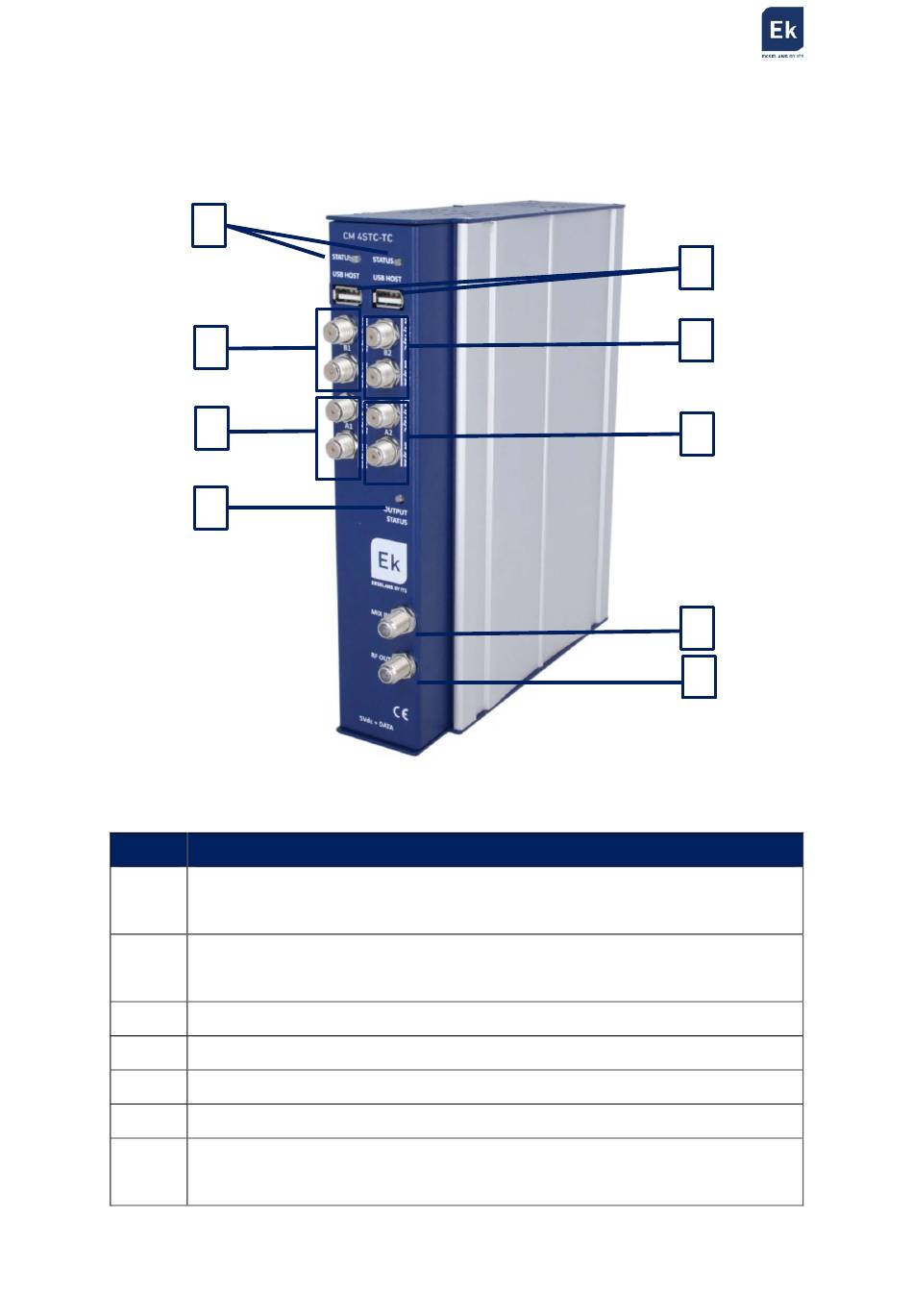

Figura 1. Conexiones e indicadores frontales
2
5
6
8
9
4
