4.8.3 Indicaciones de desmontaje
Peligro de sufrir quemaduras por superficies calientes.
Lesiones graves.
•

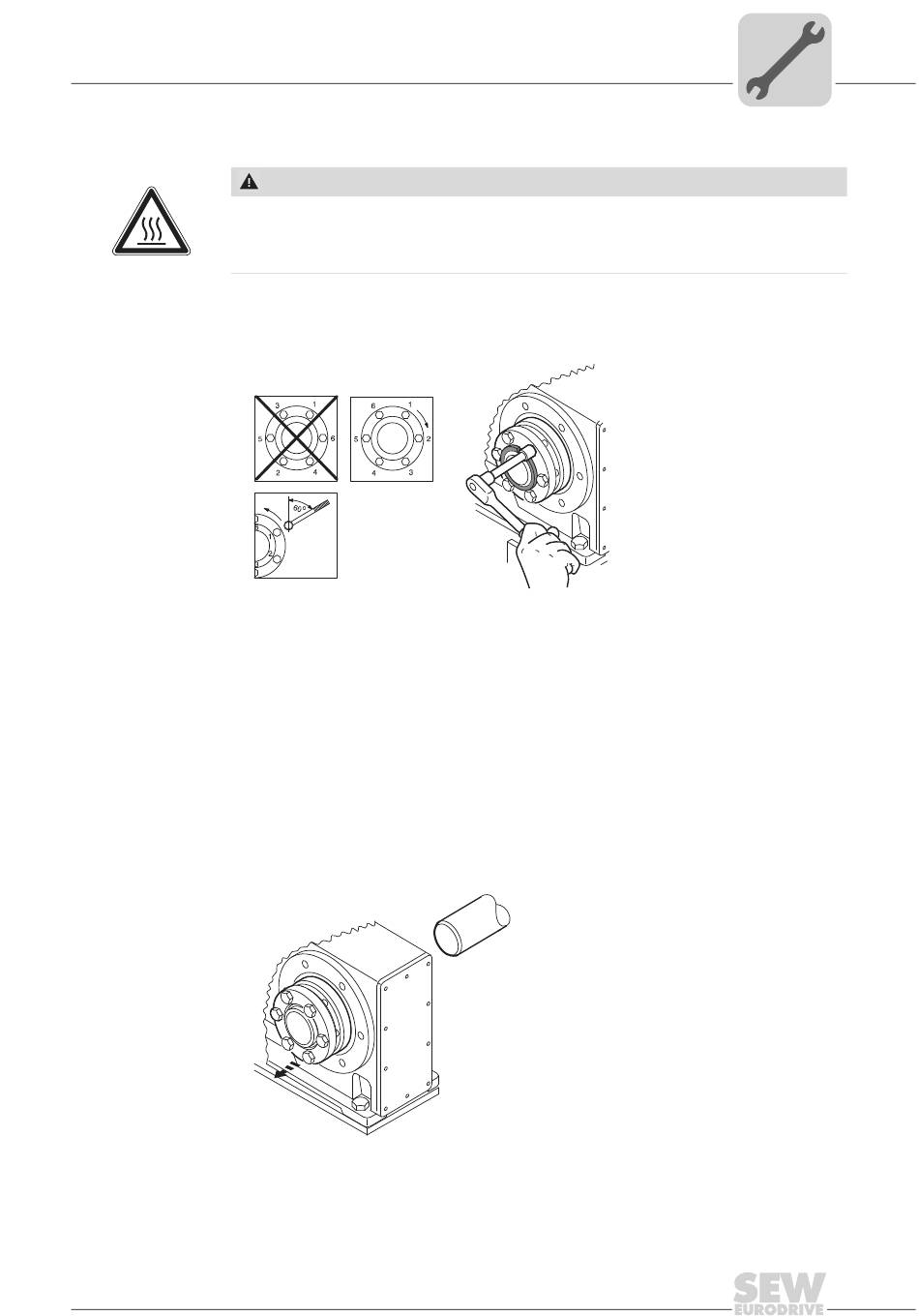

1. Suelte los tornillos de bloqueo uno tras otro un cuarto de vuelta para evitar
2. Afloje todos los tornillos de bloqueo por igual, uno tras otro.
3. Desmonte el casquillo cónico de acero.
4. Retire el reductor del eje.
5. Retire el anillo de contracción del moyú.
Instrucciones de montaje y funcionamiento – Reductores de las series R..7, F..7, K..7, S..7,
®
SPIROPLAN W
¡PRECAUCIÓN!
Deje enfriar los aparatos suficientemente antes de tocarlos.
que los anillos exteriores se inclinen.
No extraiga completamente los tornillos.
Si fuera preciso, utilice para ello los anillos exteriores como extractores del siguiente
modo:
– Retires todos los tornillos de bloqueo.
– Enrosque el número correspondiente de tornillos en los agujeros roscados del
anillo de contracción.
– Apoye el anillo interior contra la carcasa del reductor.
– Extraiga el casquillo cónico de acero apretando los tornillos.
Instalación mecánica
Reductores de eje hueco con TorqLOC
