Datos técnicos
8.5 Descripción del hardware

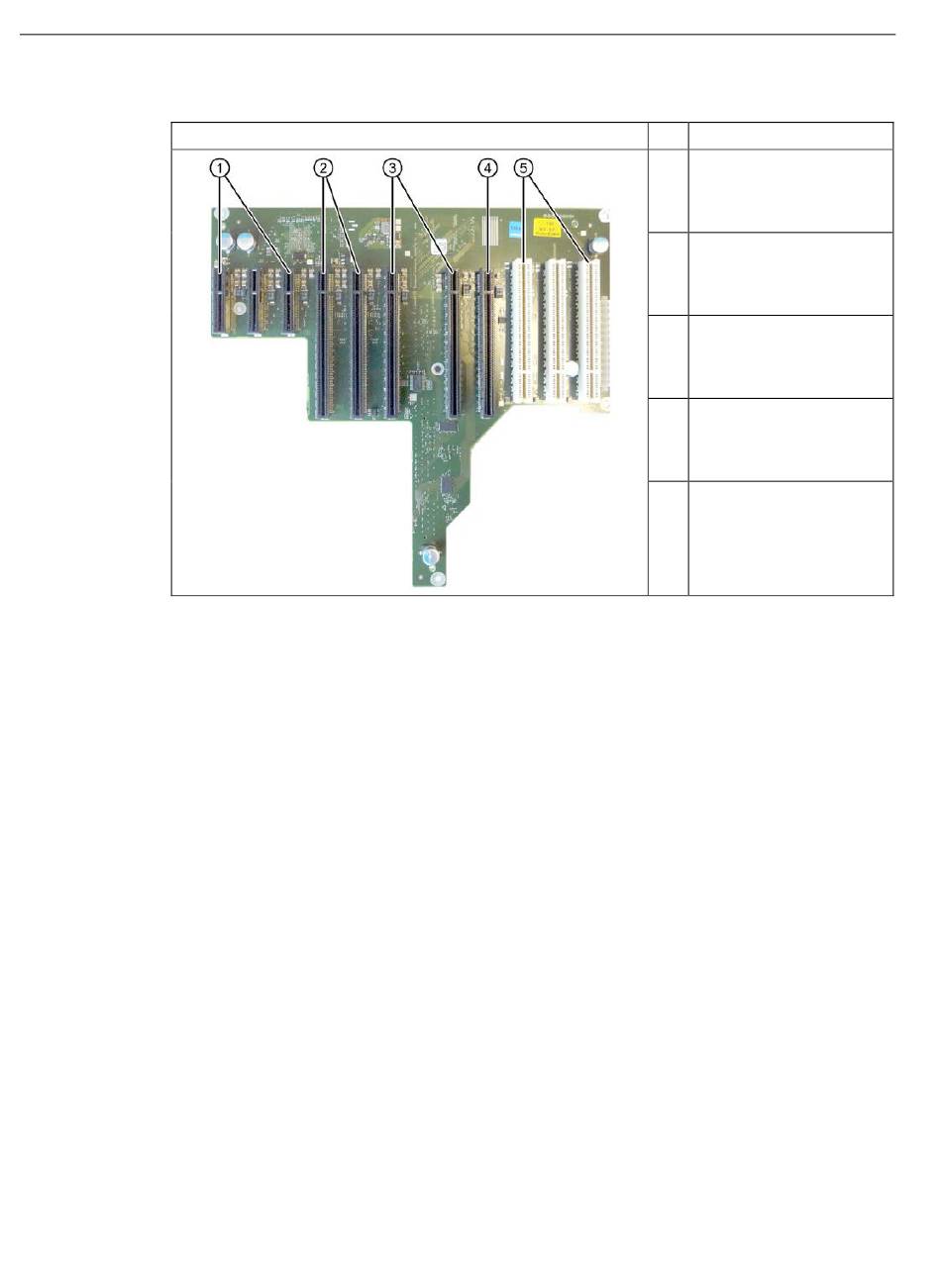

Variante 2: 11 Slots
Se pueden montar tarjetas de ampliación que cumplan la especificación PCI (Rev. 2.3) o la
especificación PCIe 2. Todos los slots PCI tienen capacidad de maestro. La alimentación de
las tarjetas de ampliación se lleva a cabo a través de la conexión de la placa de bus
directamente de la fuente de alimentación.
216
①
3 × conectores PCIe x4
Slot 1, 2, 3
Asignación: PCIe x4 Gen2
Lanes activos: 4
②
2 × conectores PCIe x16
Slot 4, 5
Asignación: PCIe x4 Gen2
Lanes activos: 4
③
2 × conectores PCIe x16
Slot 6, 7
Asignación: PCIe x4 Gen3
Lanes activos: 4
④
1 × conector PCIe x16
Slot 8
Asignación: PCIe x8 Gen3
Lanes activos: 8
⑤
3 × conectores PCI
Slot 9, 10, 11
Bus PCI primario
