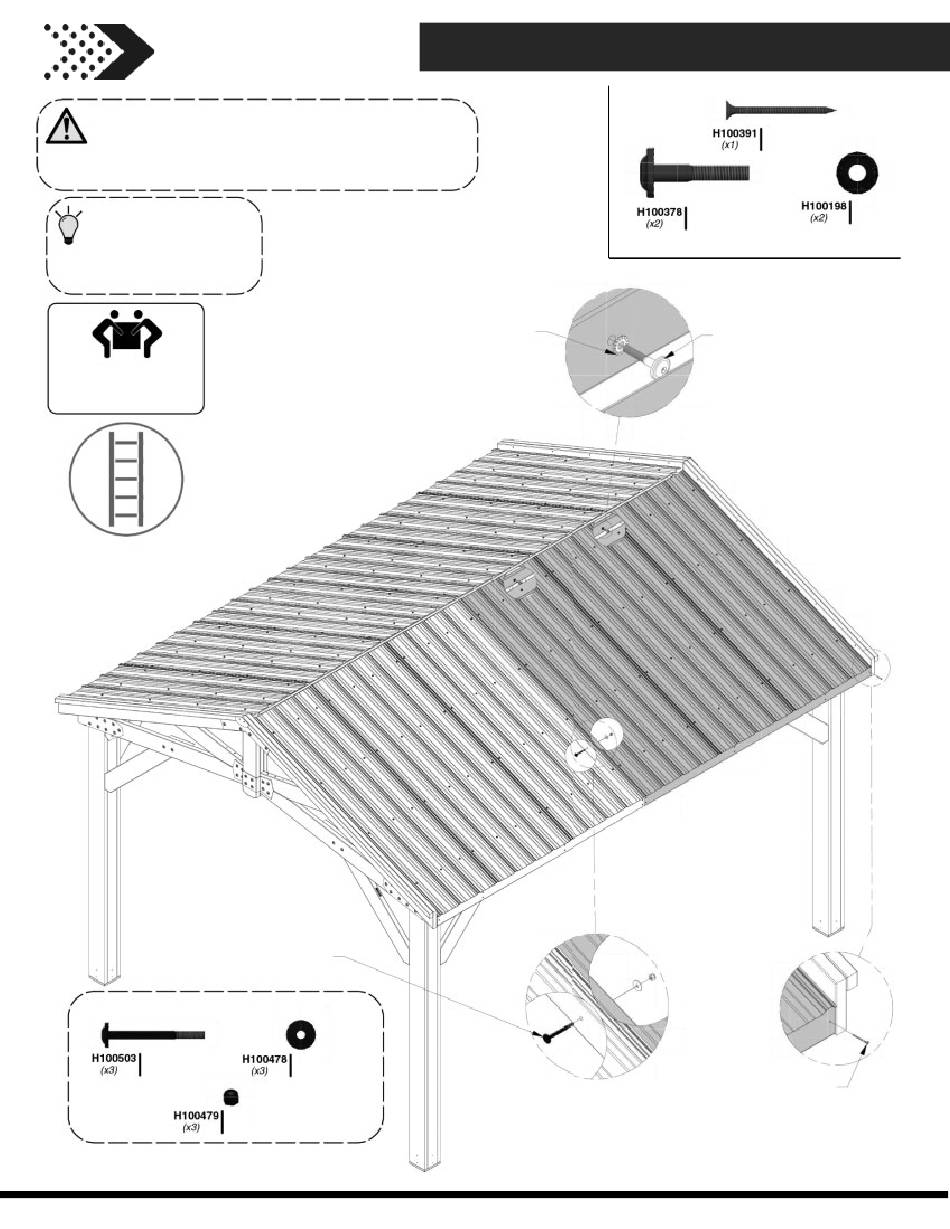

PASO 27
NOTA:
CON LA AYUDA DE AL MENOS DOS PERSONAS, ELEVE
EL MONTAJE DEL PANEL DE TECHO Y DESLÍCELO EN
LAS GUÍAS DE LOS CABIOS. UNA VEZ COLOCADO,
INSTALE LAS PIEZAS METÁLICAS PARA FIJARLO.
CONSEJO:
ES ÚTIL CONTAR CON UNA
TERCERA PERSONA PARA
FIJAR EL TECHO UNA VEZ
QUE ESTÉ COLOCADO EN
SU LUGAR.
LEVANTAR CON
DOS PERSONAS.
FÍJELO PREVIAMENTE.
SIN HERRAJE.
PERNO BL NG
5/16 x 3-1/2
CONTRATUERCA NG
5/16
198
ARANDELA: 8 x 19
ARANDELA
NG PLANA
8 x 27
44
(x2)
TORNILLO P WH NG
8 x 2
ARANDEL
PERNO BL NG
A DE
5/16 x 1 3/4
FIJACIÓN
EXT. NG
8 x 19
378
(x2)
PERNO: 1 3/4"
391
(x1)
TORNILLO: 2"
