3. Conecte el cable negativo (negro) y el cable de tierra al
borne negativo (–) de la batería.
4. Fije los cables con 2 pernos, 2 arandelas, y
2 contratuercas (Figura
5. Deslice la cubierta de goma roja sobre el borne positivo
(rojo) de la batería.
6. Instale la abrazadera y sujétela con las tuercas de orejeta
y los ganchos (Figura
Cómo cargar la batería
ADVERTENCIA
El proceso de carga de la batería produce gases que
pueden explosionar.
No fume cerca de la batería, y mantenga alejada de
la batería cualquier chispa o llama.
Importante: Mantenga siempre la batería
completamente cargada (densidad de 1.265). Esto es
especialmente importante para evitar daños a la batería
cuando la temperatura está por debajo de los 0ºC.
1. Cargue la batería durante 10 a 15 minutos a 25 A - 30 A
o durante 30 minutos a 10 A.
2. Cuando la batería esté completamente cargada,
desconecte el cargador de la toma de electricidad, luego
desconecte los cables del cargador de los bornes de la
batería (Figura 40).
3. Instale la batería en la máquina y conecte los cables de
la batería; consulte
Nota: No haga funcionar la máquina con la batería
desconectada; puede causar daños al sistema eléctrico.
1. Borne positivo de la
batería
2. Borne negativo de la
batería
39).
39).
Instalación de la batería (página

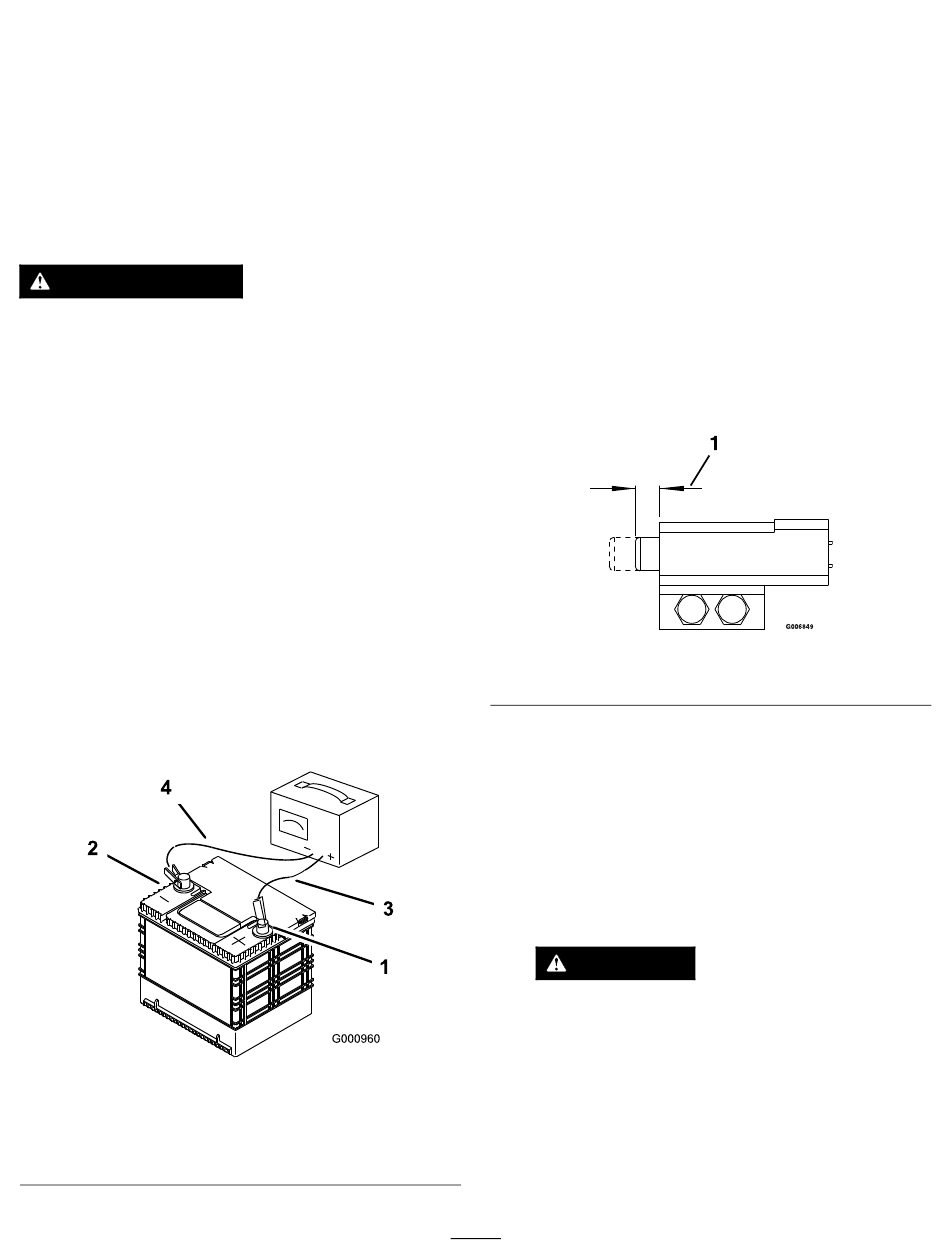

Figura 40
3. Cable rojo (+) del cargador
4. Cable negro (-) del
cargador

Mantenimiento de los fusibles

El sistema eléctrico está protegido con fusibles. No
requiere mantenimiento; no obstante, si se funde un fusible,
compruebe que no haya ninguna avería ni cortocircuito en el
componente/circuito.
1. Los fusibles están situados en el lado derecho, detrás
del asiento.
2. Para cambiar un fusible, tire del mismo para retirarlo.
3. Instale un fusible nuevo.
Ajuste de los interruptores de
seguridad
Ajuste todos los interruptores de seguridad hasta que el
émbolo sobresalga 4.8–6.4 mm (3/16–¼") del cuerpo del
interruptor cuando el émbolo está comprimido (ver
41).
1. 4.8 a 6.4 mm (3/16 a 1/4")
40).
Arranque de la máquina con
cables puente
1. Compruebe y limpie cualquier corrosión de los bornes
de la batería antes de arrancar el motor con la ayuda de
una batería externa.
Nota: Asegúrese de que las conexiones están bien
apretadas.
CUIDADO
La corrosión y las conexiones sueltas pueden
causar picos de voltaje no deseados en
cualquier momento durante el procedimiento
de arranque externo.
Ni intente arrancar la máquina si los bornes
de la batería están sueltos o corroídos, porque
podría dañar el motor o el sistema de inyección
de combustible.
41
Figura 41
Figura
