3.6 - Motor montaje integrado MI con antiretorno AD

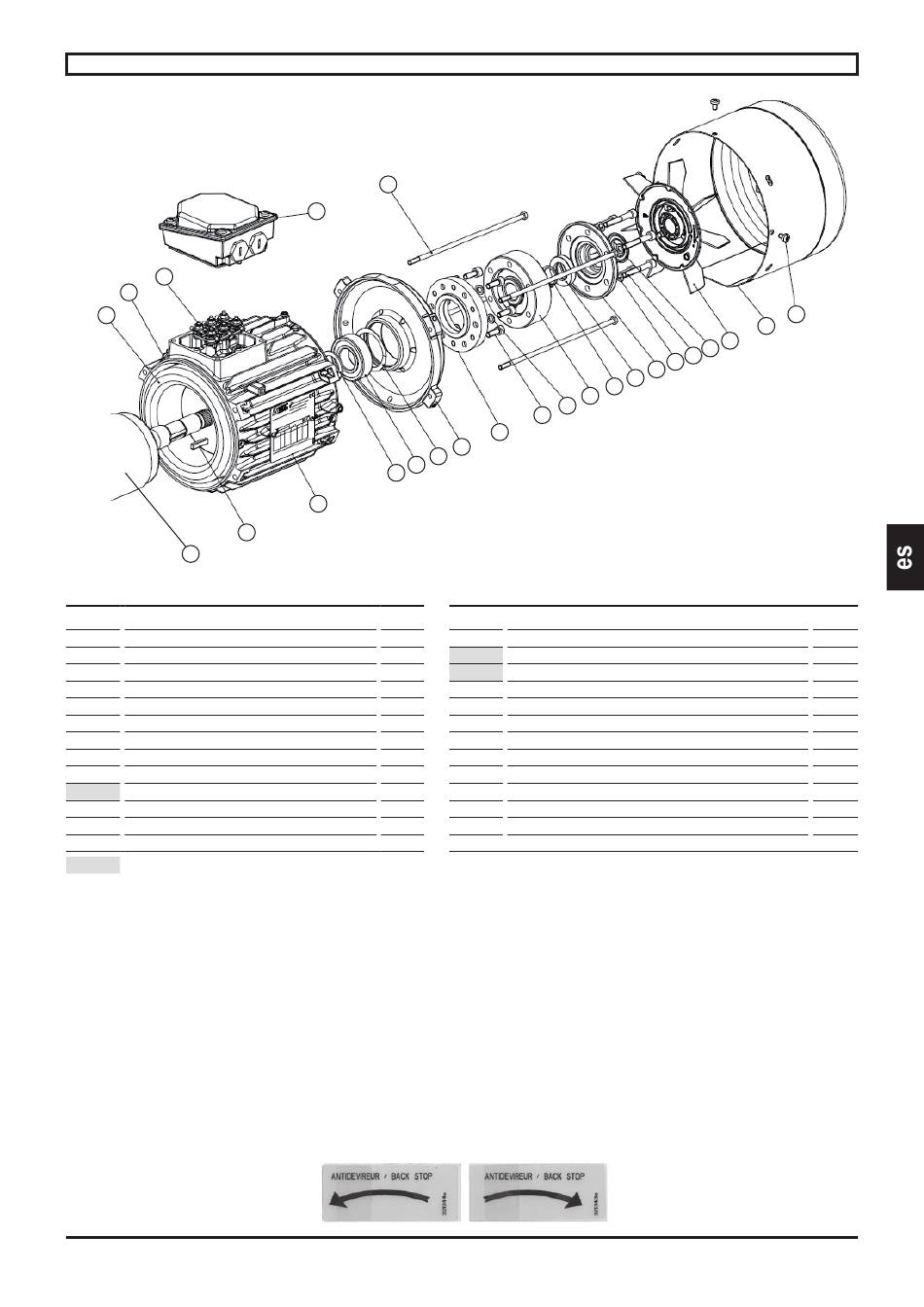

3.6.1 - Despieces motor MI-AD para Cb 30 a 35

Altura de eje : LSES 80 a 180 M, MT
84
2
1
150
3

3.6.2 - Nomenclatura motor MI-AD para Cb 30 a 35

Ref. Denominación
1 Estator bobinado
2 Cárter
3 Rotor
6 Tapa trasera
7 Ventilador
13 Tapa de ventilador
14
Esparrago de montaje
26a Placa de características
27
Tornillo fijación de la tapa
50 Rodamiento trasero
53 Arandela de apoyo (LS[ES]200-->315)
59 Arandela de precarga
71 Caja de bornas
xx Piezas sujetas a desgaste
3.6.3 - Procedimiento de inversión del sentido de rotación del AD*
- Desmontar el capó 13
- Desmontar el ventilador 7 desatornillando el tornillo central (o casquillo + tornillo y arandela) en su caso
- Retirar la junta Gamma 96
- Aflojar los 6 tornillos 183 de la tapa 304, retirando la tapa (la junta 106 viene al mismo tiempo) manteniendo la contrabrida del AD en el eje motor
- Retirar el circlips 149
- Extraer la tapa de cierre del AD 301 (los elementos móviles del AD deben permanecer en la contrabrida)
- Limpiar las caras de apoyo del AD 301, de la contrabrida 305 y de la tapa 304
- Aplicar pasta de estanqueidad (tipo OMNIFIT 100M) en el encapsulamiento de la tapa y en el de la contrabrida
- En caso necesario, sustituir la grasa contenida por la junta 106 de la tapa
- Invertir el conjunto 301 de 180° y reposicionar el conjunto sobre el eje motor sin olvidar la chaveta 150
- Asegurarse de que el sentido de rotación del antiretorno (marcado con una flecha en la parte móvil) corresponde al sentido de rotación del eje motor
componentes en sentido opuesto al desmontaje. Montar una junta Gamma nueva.
Mantenimiento COMPABLOC 3000
5060 es - 2019.09 / e
DESPIECES - NOMENCLATURAS
14
71
6
59
50
53
26
Cant. Ref.
1 84
96
1 106
1 149
1 150
1 183
184
3 à 4
1 222
223
3 à 4
1 301
0 à 1 304
1 305
1
*Etiqueta que indica la dirección de rotación del eje motor (o eje de salida reductor)
304
106
149
301
223
222
305
MI-AD : 0,75 a 18,5 kW para Cb 30xx a 35xx
Denominación
Placa de bornas
Junta Gamma
Junta de labio
Circlips (ref. 301)
Chaveta
Tornillo de fijación (ref. 301+304/305)
Arandela de tornillo (ref. 183)
Tornillo de fijación (ref. 305/6)
Arandela de tornillo (ref. 222)
AD
Tapa de cierre (ref. 301/305)
Contrabrida (ref. 301)
27
13
7
96
183
184
Cant.
1
1
1
1
1
6
6
0 - 6
0 - 6
1
1
0 à 1
- Colocar los demás
