* El uso de este equipo de forma simultánea con otros aparatos de
calefacción que necesiten aire puede requerir que existan entradas de aire
adicionales; será el instalador el que valore la situación en función de los
requisitos de aire globales;
* Para que su recuperador funcione en condiciones normales, el tiro de los
gases de combustión debe originar una depresión de 12Pa un metro por
encima de la boca de la chimenea. Si este no se lograr en su chimenea, su
equipo podrá no funcionar correctamente, hechando humo para el exterior
o consumindo leña en excesso. Para que la instalación sea buena, deben
aplicarse, en la vertical, al menos 2 metros de tubo metálico rígido de
chimenea con el mismo diámetro de la salida de humos del insertable. A
continuación de esta sección se pueden utilizar elementos de tubería con
una inclinación máxima de 45° (por lo tanto se debe garantir una limpieza
adecuada de la chimenea todos los años); en la ilustracione seguiente se
muestra la inclinación correcta y la incorrecta en el caso de que sea
necesario instalar con forma de curva, respectivamente.
45º 45º 45º

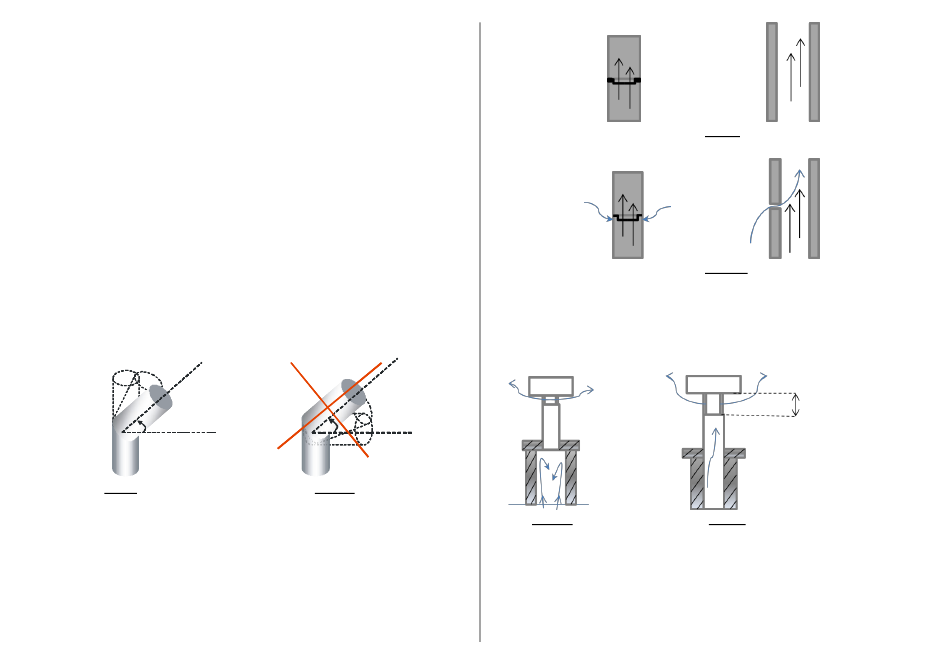

Inclinación correcta para las curvas
* Un tubo de pared simple, instalado en el exterior o en áreas sujeitas a
variaciones termicas, provoca condensación del vapor de agua que existe
en los gases de combustión, por lo que se aconseja el uso de un tubo
aislado de pared doble;
* Las uniones de tubos tienen que estar muy bien seladas para tapar las
posibles fissuras que permitan la entreda de aire;
11
45º 45º
Inclinación incorrecta para las curvas
vedación correcta
vedación incorrecta
* Las paredes internas deben ser perfectamente lisas y libres de
obstáculos, al que las uniones de los tubos no permitan estrangulamentos
(reducciones); se deben colocar los sombreretes de forma a que no
dificulten el tiro;
Incorrecto
* La abertura de la chimenea deberá permitir una buena circulación de aire
y deberá colocarse al menos a 1 metro por encima del punto más alto o de
cualquier otro obstáculo que se sitúe a menos de 3m. Si necessita
aumentar el tiro, se deberá elevar la altura de la chimenea;
distancia mínima
igual al diâmetro
del tubo
Correcto
