Mantenimiento y solución de problemas
5.4 Remoción o reemplazo del fusible GFDI
ADVERTENCIA: Pueden existir voltajes peligrosos dentro del regulador. Antes de proceder a la remoción
o instalación del fusible GFDI, desconecte todos los circuitos PV o de la batería del regulador PT. El
regulador PT contiene condensadores internos que permanecen cargados una vez que se desconectan
todas las fuentes de alimentación. Espere por lo menos 2 minutos para que los condensadores se
descarguen antes de proceder a la revisión de la unidad.
ADVERTENCIA: Un mantenimiento deficiente del regulador puede poner en riesgo la vida. El
mantenimiento del regulador (incluido el reemplazo de los fusibles) solo podrá ser realizado por
personal autorizado: electricistas o técnicos capacitados en el cableado del sistema PV y medidas de
seguridad.
PRECAUCIÓN: A fin de seguir protegido contra riesgo de incendio, use siempre el mismo tipo y la
misma capacidad de fusibles.
El fusible utilizado en el circuito GFDI se abre cuando existe una fuga importante entre el conductor portador de
corriente en el sistema PV y un conductor de conexión a tierra, una superficie o un dispositivo conectado a tierra
del equipo. Antes de reemplazar el fusible, es importante que la falla a tierra sea localizada y corregida.
Para remover y reemplazar el fusible GFDI:
1. Remueva la cubierta de acceso (consulte la Sección 2.3.1).
2. Localice el portafusible del GFDI (consulte la Figura 5-1).
3. Utilice un destornillador de punta plana estándar para remover y reemplazar el fusible GFDI.
Información: El portafusibles es accionado por resortes; por lo tanto, necesitará empujarlo hacia
adentro antes de girarlo. Deberá presionar y girar la tapa del portafusibles en sentido antihorario
(CCW) para poder abrir y remover la tapa. Para cerrarla o reemplazarla, gire en sentido horario (CW)
(consulte la Figura 5-1).
Información: El fusible GFDI es un fusible de CC con 0.5 amperios/300 voltios de capacidad en una caja
de 5 x 20 mm fabricado por Schurter Inc. Puede adquirirse a través de la página web de Digi-Key (www.
digikey.com). El número de pieza de Digi-Key es 0001.2501-ND.
4. Una vez reemplazado el fusible, coloque nuevamente la cubierta de acceso.
Inside wiring compartment view, under access cover.
Dentro de la vista del compartimento de cableado, bajo la cubierta de acceso.
Portafusible
GFDI
GFDI
fuseholder

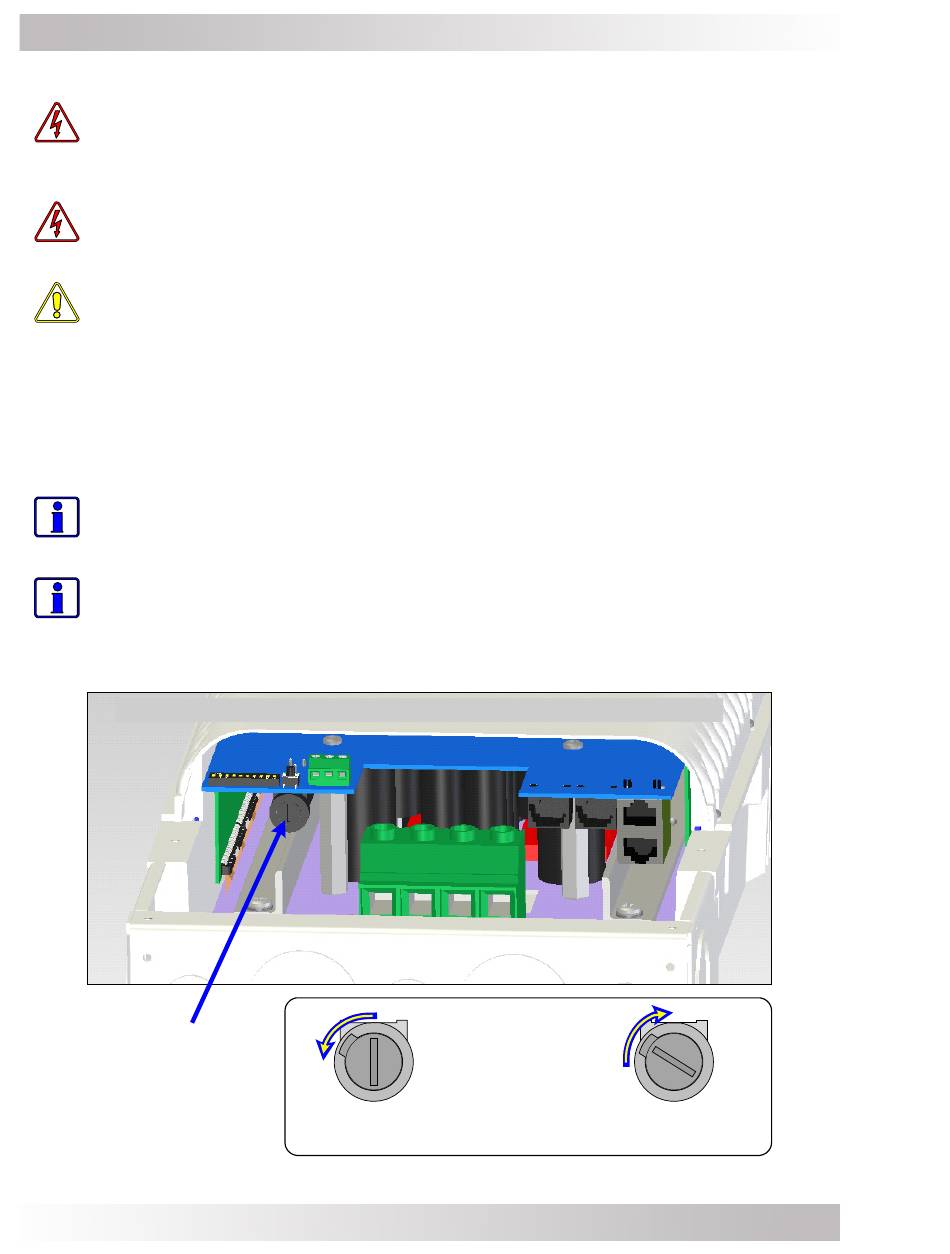

Figura 5-1, Ubicación del fusible GFDI (Cubierta de acceso removida)
Página 68
El portafusible se
The fuseholder is
acciona por resortes.
spring-loaded.
Presione antes de
Push in prior to
ABRIR/REMOVER
OPEN/REMOVE
(CCW)
(CCW)
encender.
turning.
CERRAR/
CLOSE/RESTORE
RESTABLECER (CW)
(CW)
