FARFISA INTERCOMS FP 52 Manual De Instrucciones

LETTORE DI PROSSIMITA' PER CONTROLLO
ACCESSI

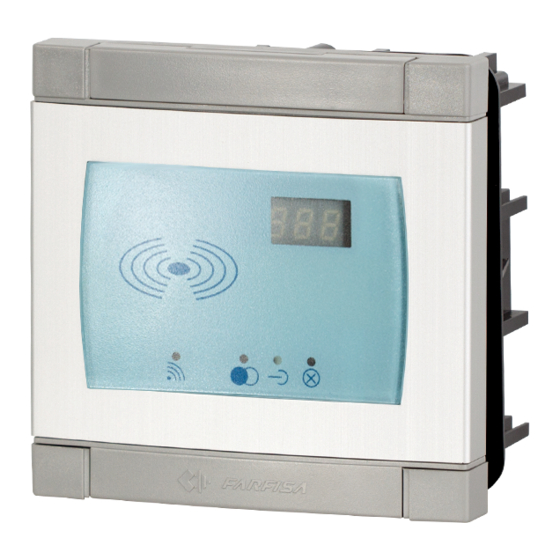

L'articolo permette l'attivazione di 2 relè tramite tessere elettroniche di
prossimità (cinque sono allegate al prodotto di cui una programmata
Master) e si applica sui telai delle pulsantiere serie Mody.
Dati tecnici
Alimentazione
Assorbimento a riposo
Massimo assorbimento
Tensione di scambio
Numero massimo di tessere
Numero massimo di tessere Master 10
Numero di relè
Tempo di chiusura dei relè
Distanza minima di riconoscimento
Tempo massimo di riconoscimento
Temperatura di funzionamento 0° ÷ +40°C
Massima umidità ammissibile 85% RH
Morsetti
+/A ingresso tensione positiva o alternata
-/A massa o ingresso tensione alternata
PB pulsante apriporta
NC2 scambio normalmente chiuso del relè 2
NA2 scambio normalmente aperto del relè 2
C2 scambio comune del relè 2
NC1 scambio normalmente chiuso del relè 1
NA1 scambio normalmente aperto del relè 1
C1 scambio comune del relè 1
Caratteristiche
+/A
-/A
PB
PB
SW1
Punto di maggior ri-
cezione/trasmis-
sione codici. Posi-
zionare la parte
centrale delle tes-
sere il più vicino
possibile al cerchio
centrale.
Led riconoscimento tessere. Acceso durante il riconoscimento
delle tessere.
Led attivazione relè. Con colore rosso i relè non sono attivati.
Con colore verde i relè sono attivati.
Led programmazione tessere. Acceso durante la programma-
zione delle tessere.
Led cancellazione e programmazione tessere Master. Acceso
durante la programmazione/cancellazione delle tessere Master
e cancellazione delle tessere utente.
Italiano
12Vca/cc ±10%
0,1A
0,25A
24Vca - 2A
490
2
da 1 a 63 sec.
3 cm
1 sec.
J1. Ponticello per abilitare/
disabilitare l'accensione del led
J1
Ponticello inserito=led abilitato
Ponticello tolto=led spento
C2
NA2
NC2
NA1
SW1. Pulsante per entrare in
NC1
C1
programmazione
Master
Display a 3 cifre
per visualizzare
numeri e codici
durante la pro-
grammazione e il
funzionamento.
PROGRAMMAZIONI DI SISTEMA
L'articolo deve essere programmato per riconoscere le tessere Master
ed impostare la durata d'attivazione dei relè.
Codifica tessere Master
Per codificare le tessere Master (da 1 a 10) procedere nel seguente
modo:
1) premere 2 volte il pulsante SW1 posto sul retro dell'articolo. La prima
pressione abilita un tono di conferma della durata di circa 1 secondo
e visualizza sul display A00; la seconda, che deve avvenire durante
il segnale acustico, determina l'accensione contemporanea dei led
e . Se entro 50 secondi non si avvicina una tessera si esce
dalla fase di programmazione e si ritorna al funzionamento normale.
2) avvicinare una tessera; si udrà un tono di conferma, il led
lampeggerà e sul display apparirà l'identificativo della tessera. I
numeri associati sono progressivi da 01 a 10. La tessera Master 01
è fornita con il prodotto.
Per emergenza è sempre possibile programmare una tessera Master;
nel caso in cui si sia raggiunto il numero massimo (10), la codifica di
un'ulteriore tessera andrà a sovrascrivere la decima posizione.
A00
SW1
Cancellazione tessere Master
Vedi paragrafo "cancellazione codici tessere".
Durata attivazione relè
Con una tessera Master si può programmare il tempo di durata di
tessere
attivazione dei relè 1 e 2. Di serie l'articolo è fornito con il tempo di
attivazione dei relè pari a 1 secondo.
Per variare la programmazione del relè 1, occorre:
1) se i Led e
paragrafi successivi, altrimenti entrare nella fase di programmazio-
ne Master come indicato nel punto 1 del capitolo precedente;
2) avvicinare la tessera Master al dispositivo e non allontanarla; si udrà
un tono di avviso, sul display appariranno le cifre 00 per circa 1
secondo, poi, sul display di sinistra, la cifra 1 seguita nei due di
destra dalla cifra 01 che si incrementerà sequenzialmente fino a 63;
3) allontanare la tessera quando appare il tempo di durata richiesto.
SW1
1 secondo 50 secondi
sono ancora accesi, operare come descritto nei
1
03
1 1
02
00 1 0 1
Mi 2281
Art. FP 52
001
1 5 0
04
Mi 2281
- 1 -
