4. Instalación
F 4AT
SCU-SO2
X1
X3
Pump 3wV EgV
N L N C D N L
Pump 3wV EgV
N L N C D N L
46
PCU 192
SCU-S02
D3
X2
X4 X5
Status
Nc C No Tsol Gps Hru
Nc C No Tsol Gps Hru
T001255-B

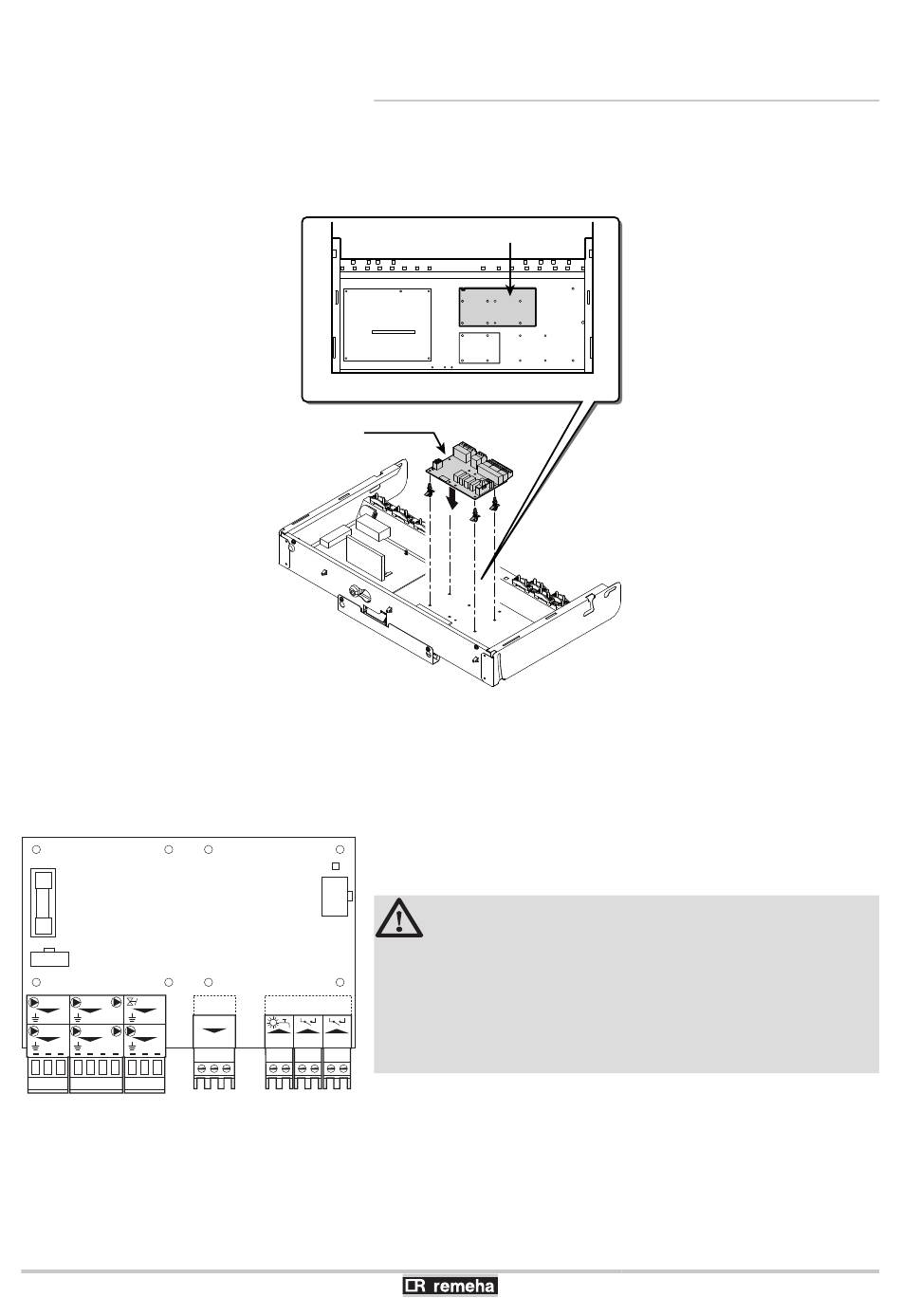

4.9.5. Posibilidades de conexión de la tarjeta
electrónica (SCU-S02)
n Instalación de la tarjeta
SCU-S02
SCU-S
n Conexión de la tarjeta
Conectar el conector BUS de la tarjeta SCU-S02 a la tarjeta PCU de
la caldera
Cuando se añade a la caldera una tarjeta electrónica de control
(SCU-S02), el autómata de control de la caldera la reconoce
automáticamente.
ATENCION
Al retirar está tarjeta electrónica, la caldera muestra el
código de error e[38. Para evitar este error hay que
ejecutar la función de detección automática después de
quitar esta tarjeta electrónica.
¼Véase el capítulo: "Ejecución de la función de
detección automática", página 72.
El indicador de estado D3 de la parte superior de la PCB de control
indica el estado:
4 Señal continua: PCB funciona normalmente
4 Señal intermitente: Sin conexión
4 Sin señal: Sin tensión o PCB defectuosa (Compruebe el
cableado)
