B-6
OPERACIÓN DE OPCIONES DE INICIO
Oprimir el botón de de Opciones de Inicio/Fin de Arco ilu-
minará el LED DE OPCIONES DE INICIO, y en la Pantalla
MSP aparecerá el parámetro de Tiempo de Demora del Arco.

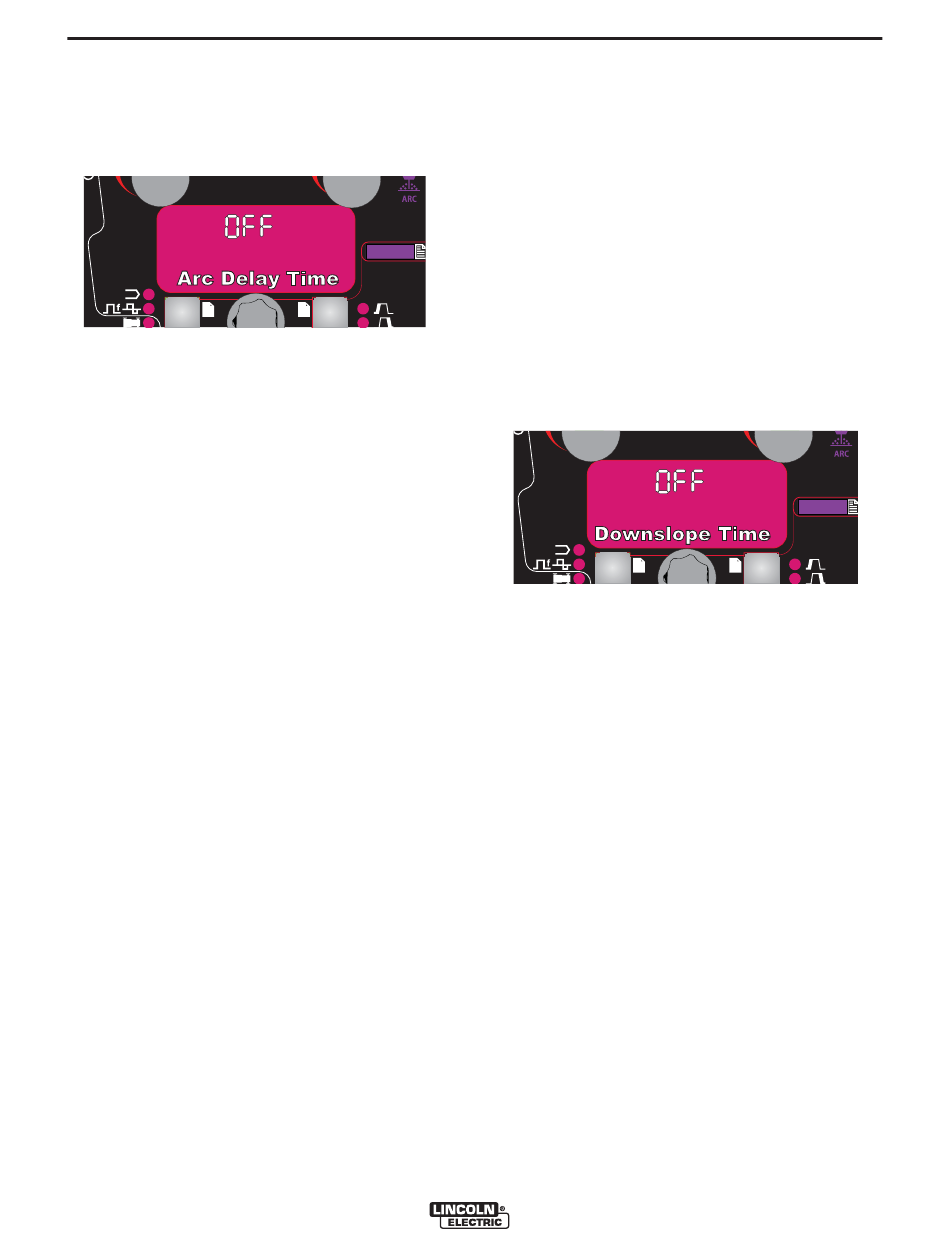

FIGURA B.14 – OPERACIÓN DE OPCIONES DE INICIO
Utilice el Control de Panel de Selección de Modo para
seleccionar el tiempo de demora deseado. Oprima el
Selector de Modo de Soldadura para salir de los
parámetros de Inicio. Oprimir repetidamente el botón de
Opciones de Inicio/Fin de Arco lo desplazará por los
parámetros. Girar el Control de Panel de Selección de
Modo, mientras está en un parámetro, cambiará su valor.
Cuando una Opción de Inicio se establece en un valor
que no es APAGADO, el LED de OPCIONES DE INICIO
parpadeará en forma síncrona con el LED de WFS ó
Amps y/o de Voltios localizado en el panel de Pantalla
Dual indicando al usuario que introduzca estos parámet-
ros. Los parámetros que pueden ser establecidos por el
usuario en las OPCIONES DE INICIO son los siguientes:
TIEMPO DE DEMORA DE ARCO (ARC DELAY TIME)
WFS DE INICIO DE ARCO 9STRIKE WFS)
TIEMPO DE INICIO DE ARCO (STRIKE TIME)
WFS/AMPS DE INICIO 9START WFS/AMPS)
VOLTIOS DE INICIO (START VOLTS)
TIEMPO DE INICIO (START TIME)
TIEMPO DE PENDIENTE ARRIBA (UPSLOPE TIME)
OPCIONES FINALES
Los parámetros de pendiente abajo, cráter y quemado en
retroceso se utilizan para definir el final de la secuencia
de soldadura. Se definen a continuación:
• PENDIENTE ABAJO determina la cantidad de tiempo
que se lleva pasar de los parámetros de soldadura a
los de cráter. La transición es lineal y puede ser hacia
arriba o abajo dependiendo de la relación entre las con-
figuraciones de soldadura y las de cráter.
• Los parámetros de CRÁTER se utilizan normalmente
para llenar el cráter al final de la soldadura e incluyen
tanto a las configuraciones de tiempo como a las de
salida.
• QUEMADO EN RETROCESO define la cantidad de
tiempo en que la salida permanece encendida después
de que el alambre se ha detenido. Esta función se uti-
liza para evitar que el alambre se adhiera al charco de
soldadura y condicionar el extremo del alambre para la
próxima soldadura. En la mayoría de las aplicaciones,
un tiempo de quemado en retroceso de 0.4 segundos
es suficiente.
OPERACIÓN
• El TIEMPO DE REINICIO DEL ARCO determina por
cuánto tiempo intentará el sistema reestablecer el
arco en caso de un inicio deficiente o si el arco se
apaga por alguna razón (corto circuito o circuito
abierto). Durante el reinicio del arco, se generan
WFS y salidas en un intento por reestablecer el arco.
• En la mayoría de las aplicaciones, un tiem-
po de 1 a 2 segundos es suficiente.
• Un tiempo de reinicio de 0 segundos permite
que
indefinidamente.
OPERACIÓN DE OPCIONES FINALES
Oprimir el botón de Opciones de Inicio/Fin de Arco
después de desplazarse por las Opciones de Inicio, ilumi-
nará el LED DE OPCIONES FINALES, y el parʼametro de
Tiempo de Pendiente Abajo aparecerá en la Pantalla MSP.
FIGURA B.15 – OPERACIÓN DE OPCIONES FINALES
Utilice el Control de Panel de Selección de Modo
para seleccionar el tiempo de demora deseado.
Oprima el Selector de Modo de Soldadura para salir
de los parámetros finales. Oprimir repetidamente el
botón de Opciones de Inicio/Fin de Arco lo
desplazará por los parámetros. Girar el Control de
Panel de Selección de Modo, mientras está en un
parámetro, cambiará su valor. Cuando el Tiempo de
Cráter se establece en un valor que no sea APAGA-
DO, el LED DE OPCIONES FINALES parpadeará en
forma síncrona con el LED de WFS o Amps (dependi-
endo de los modos de soldadura CC ó CV) y con el
LED de voltios localizado en el panel de Pantalla Dual
indicando al usuario que introduzca estos parámetros.
Los parámetros que pueden ser establecidos por el
usuario en las OPCIONES FINALES son los sigu-
ientes:
TIEMPO DE PENDIENTE ABAJO (DOWNSLOPE TIME)
WFS/AMPS DE CRÁTER (CRATER WFS/AMPS)
VOLTIOS DE CRÁTER 9CRATER VOLTS)
TIEMPO DE CRÁTER 9CRATER TIME)
TIEMPO DE QUEMADO EN RETROCESO (BURNBACK TIME)
TIEMPO DE REINICIO DE ARCO (RESTRIKE TIME)
CRUISER™
la
función
de
reinicio
B-6
