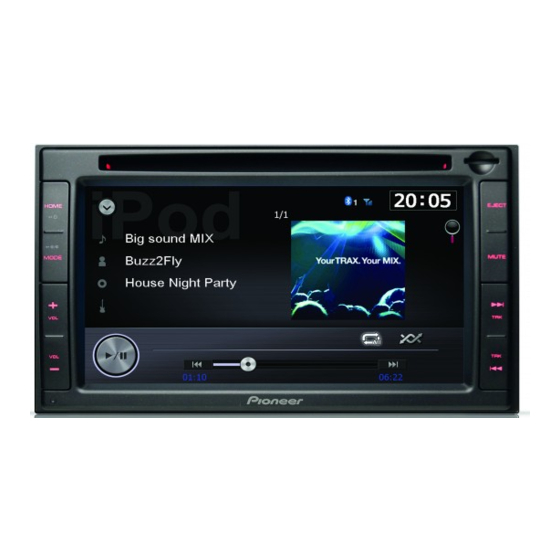

Pioneer AVIC-F550BT Manual De Instalación
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Installation Manual
Manuel d'installation
NAVIGATION AV SYSTEM
SYSTEME DE NAVIGATION AV
SISTEMA DI NAVIGAZIONE AV
SISTEMA DE NAVEGACIÓN AV
NAVIGATIONS-/AV-SYSTEM
AV NAVIGATIESYSTEEM
AVIC-F550BT
Some wiring and installation are described in the
separate installation manual.
Certains câblages et procédés d'installation sont décrits
dans le manuel d'installation séparé.
Alcuni dati di cablaggio e installazione sono descritti nel
Manuale d'installazione separato.
En el manual de instalación independiente se describe
parte del proceso de cableado e instalación.
Gewisse Verkabelungs- und Installationsarbeiten sind in
der separaten Einbauanleitung beschrieben.
Sommige bedradings- en installatie-informatie staat in
de afzonderlijke installatiehandleiding.
Capítulos
Tabla de contenido
Manuales relacionados para Pioneer AVIC-F550BT
Resumen de contenidos para Pioneer AVIC-F550BT
- Página 67 Índice Instalación de la antena GPS 84 Precauciones – Notas acerca de la instalación 84 Su nuevo sistema de navegación y este – Piezas suministradas 84 manual 68 – Cuando instale la antena en el interior Precauciones importantes 68 del vehículo (en el tablero de Uso de la tarjeta microSD 69 instrumentos o en la bandeja Conexión del sistema...
-
Página 68: Precauciones
ADVERTENCIA ! Las funciones de navegación de este pro- Pioneer aconseja que no realice usted mismo ducto (y la opción de cámara de retrovisor, la instalación del sistema de navegación. si dispone de ella) están pensadas única- Este producto se ha diseñado para que su... -
Página 69: Uso De La Tarjeta Microsd
Sección Precauciones ! Al igual que con cualquier otro accesorio del interior, el sistema de navegación nunca deberá distraerle ni poner en peligro la conducción segura de su vehículo, ya que podrían producirse lesiones graves o incluso la muerte. Si encuentra dificultades al utilizar el sistema o al leer la pantalla, realice los ajustes necesarios con el ve- hículo estacionado en un lugar seguro. -
Página 70: Conexión Del Sistema
Sección Conexión del sistema ! No enrute cables que vayan a estar some- Precauciones antes de tidos a altas temperaturas. Si se calienta conectar el sistema el aislamiento, los cables pueden resultar dañados y, como consecuencia, puede ADVERTENCIA producirse un cortocircuito o una avería y No trate de forzar ni desactivar el sistema de el producto puede sufrir un deterioro per- interbloqueo del freno de mano que está... -
Página 71: Para Impedir Daños
Sección Conexión del sistema Para impedir daños color, es decir, el conector azul al puerto azul, el conector negro al puerto negro, etc. ! Consulte el manual del propietario para ob- ADVERTENCIA ! Utilice altavoces con capacidad superior a tener información sobre la conexión del 50 W (valor de salida) y entre 4 W a 8 W amplificador de potencia y de otras unida- des y, a continuación, realice las conexio-... -
Página 72: Piezas Suministradas
Sección Conexión del sistema Piezas suministradas La unidad de Cable de línea de navegación control Cable de conexión de Micrófono Antena GPS... - Página 73 Sección Conexión del sistema...
-
Página 74: Conexión Del Sistema
Sección Conexión del sistema Conexión del sistema La unidad de navegación Conector de micrófono (MIC) 12 cm 12 cm 12 cm (*1) Fusible (15 A) Cable de alimentación Para la conexión, consulte el Antena del vehículo manual de cableado e Cable de línea de control instalación proporcionado por separado. - Página 75 Sección Conexión del sistema Antena GPS Cable de AV (iPod/AV IN) Cable USB (se vende por separado) (*4) iPod o iPhone (*3) Cable de interfaz USB para iPod (se vende por separado) Cable de AV (se vende por separado) (*2) Puerto conector dock ADVERTENCIA...
-
Página 76: Conexión Del Cable De Línea De Control
De lo contrario, no podrá detalles, consulte a su distribuidor autorizado cambiar a la imagen de la cámara de retrovisor. de Pioneer o a un instalador profesional. ADVERTENCIA EL CABLE VERDE/BLANCO DEL CONECTOR DE ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR EL... -
Página 77: Conexión Al Amplificador De Potencia Que Se Vende Por Separado
Sección Conexión del sistema Conexión al amplificador de potencia que se vende por separado La unidad de navegación Rojo Blanco Cable de conexión (FULL/SW) (FULL/SW) de AV Derecho Izquierdo Cable de línea de control Cables RCA (se venden por separado) Azul/blanco (P.CONT) Etapa de potencia Al terminal de control del... -
Página 78: Conexión De Una Cámara De Retrovisor
Sección Conexión del sistema Conexión de una cámara de La unidad de navegación retrovisor Cuando se utiliza este producto con una cá- mara de retrovisor, se puede cambiar automá- ticamente de la imagen de vídeo a la imagen de vista trasera cuando se desplaza la palanca de cambios al modo de REVERSE (R). -
Página 79: Conexión Del Componente De Vídeo Externo
Sección Conexión del sistema Conexión del componente PRECAUCIÓN de vídeo externo Asegúrese de utilizar un cable AV minijack (CD- RM10) (se vende por separado) para el cableado. Uso de la entrada AV (AUX) Si utiliza otros cables, la posición del cableado La unidad de navegación puede diferir, provocando imágenes y sonidos in- terrumpidos. -
Página 80: Conexión De La Pantalla Trasera
Sección Conexión del sistema Conexión de la pantalla Uso de una pantalla trasera conectada a la salida de vídeo trasera trasera La unidad de navegación ADVERTENCIA NUNCA instale la pantalla trasera en un punto que permita al conductor ver la fuente de vídeo mientras conduce. -
Página 81: Instalación
Sección Instalación ! Asegúrese de que los cables no queden Precauciones antes de la atrapados en una puerta ni en el mecanis- instalación mo de deslizamiento de un asiento porque puede producirse un cortocircuito. PRECAUCIÓN ! Compruebe que el resto del equipo de su ! Nunca instale este producto en lugares en vehículo funciona correctamente después los que, o de manera que:... -
Página 82: Antes De La Instalación
Sección Instalación ! Instale la unidad de navegación de forma Además, debería colocar o enrutar cada cable de antena lo más lejos posible de otros cables horizontal en una superficie con una tole- de antena. No ate, coloque ni enrute los ca- rancia de entre 0 y 30 grados (5 grados a la bles de forma conjunta, ni los cruce. -
Página 83: Piezas Suministradas
Sección Instalación ! Los cables no deben cubrir el área que apa- Desmonte los dos pernos de envío. rece en la siguiente figura. Esto es necesa- rio para permitir que los amplificadores y el mecanismo de navegación disipen el calor. No cubra esta zona. -
Página 84: Instalación De La Antena Gps
Sección Instalación Notas acerca de la instalación ! La antena debe instalarse en una superfi- cie nivelada donde las ondas de radio que- den bloqueadas lo menos posible. Las ondas de radio no podrán ser recibidas por la antena si la emisión desde el satélite queda bloqueada. -
Página 85: Cuando Instale La Antena En El Interior Del Vehículo (En El Tablero De Instrumentos O En La Bandeja Trasera)
Sección Instalación Cuando instale la antena en el interior del vehículo (en el tablero de instrumentos o en la bandeja trasera) ADVERTENCIA No instale la antena GPS sobre sensores o aberturas de ventilación en el tablero de instrumen- tos del vehículo, ya que puede afectar al funcionamiento correcto de los mismos y la cinta de doble cara puede perder sus propiedades para sujetar apropiadamente y con seguridad la ante- na GPS al tablero de instrumentos. -
Página 86: Instalación Del Micrófono
Sección Instalación Instalación del micrófono Montaje en el parasol ! Instale el micrófono de tal forma que esté Instale el micrófono en el clip del micró- fono. correctamente orientado y a la distancia correcta del conductor para que resulte Micrófono fácil recoger la voz del conductor. -
Página 87: Instalación En La Columna De Dirección
Sección Instalación Instale el micrófono en el parasol cuando éste esté plegado hacia arriba. No puede recono- cer la voz del conductor si el parasol está baja- Instalación en la columna de dirección Instale el micrófono en el soporte para micrófono. -
Página 88: Después De La Instalación
Sección Después de la instalación Después de instalar este producto Vuelva a conectar el terminal negativo (–) de la batería del vehículo. Primero, cerciórese de que todas las conexio- nes estén bien hechas y de que este producto esté instalado correctamente. Vuelva a instalar todos los componentes del vehículo que extra- jo previamente.
