Instalación
4
Montaje y desmontaje de tarjetas opcionales

4.15.2 Modo de proceder para el montaje y desmontaje de una tarjeta opcional

80

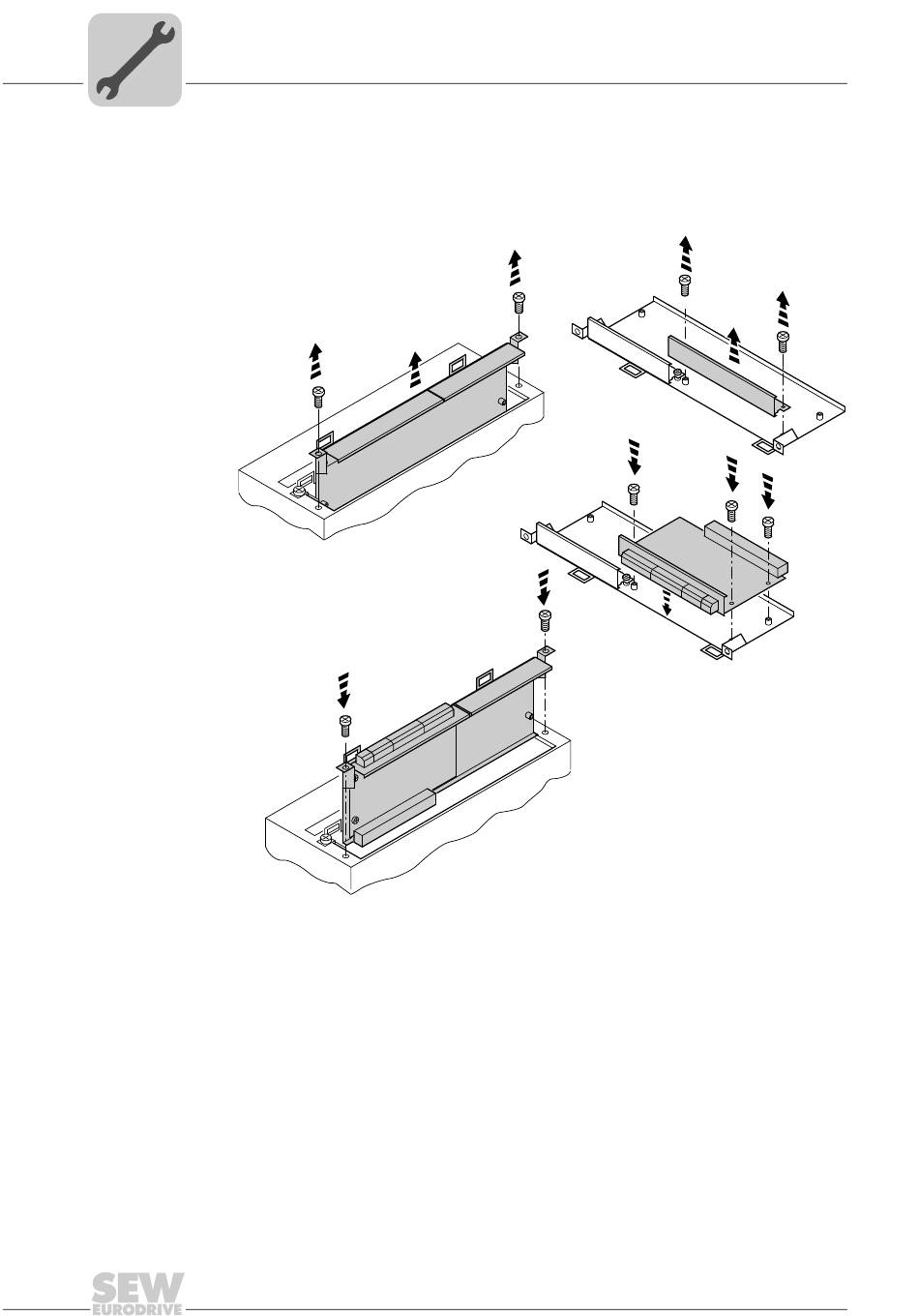

La siguiente figura muestra el montaje de una tarjeta opcional en un MOVIDRIVE
MDX61B tamaños 1 – 7
1.
4.
1. Suelte los tornillos de sujeción del soporte de la tarjeta opcional. Retire del zócalo el
soporte de la tarjeta opcional con cuidado y sin inclinarlo.
2. En el soporte de la tarjeta opcional, retire los tornillos de sujeción de la chapa
protectora negra. Retire la chapa protectora negra.
3. Coloque la tarjeta opcional con los tornillos de sujeción en las agujeros
correspondientes del soporte de la tarjeta opcional.
4. Coloque el soporte, con la tarjeta opcional ya montada, en el zócalo ejerciendo una
ligera presión. Asegure el soporte de la tarjeta opcional con los tornillos de fijación.
5. Para desmontar la tarjeta opcional, proceda siguiendo el orden inverso.
1.
3.
4.
Instrucciones de funcionamiento – MOVIDRIVE
®
2.
2.
3.
3.
®
MDX60B/61B
