Enlace longitudinal-transversal

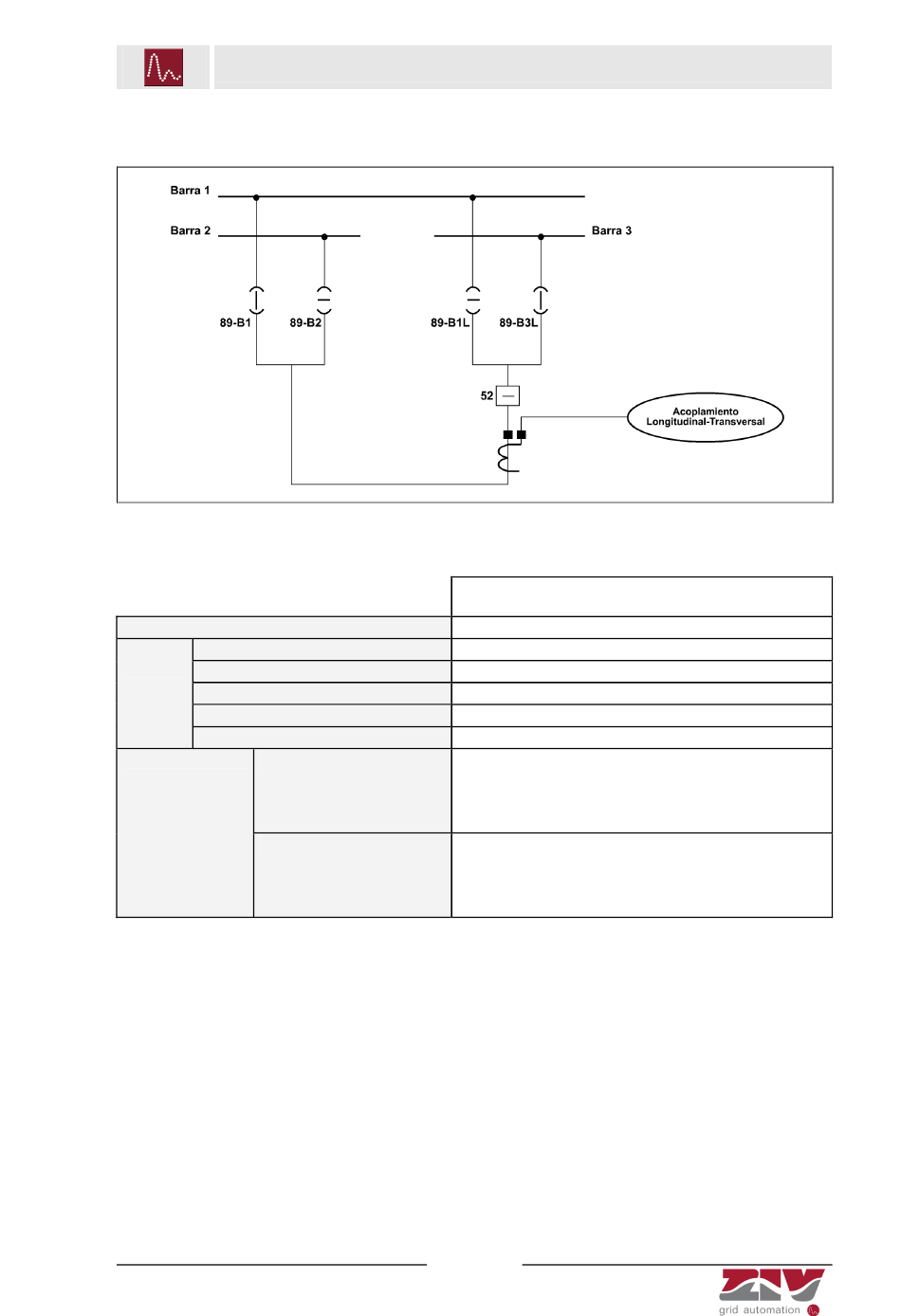

Figura 3.5.6: Ejemplo de acoplamiento longitudinal-transversal.

Ajuste general: Barra
Ajustes Tipo de enlace
de lógica
Barra directa
Barra inversa
Lógica del enlace
Barra conectada a 89-Bypass
Entradas de En el lado 0
estado de los
seccionadores
En el lado 0L
LDBN0811A
DBN: Protección Diferencial de Barras
 ZIV GRID AUTOMATION, S. L. Zamudio, 2011
3.5 Lógica de la Unidad Central
Ajustes del acoplamiento longitudinal transversal de la
figura anterior
0
Con un TI
0L
0
Long.-Trv.
0
ED_89B1_cerrado
ED_89B1_abierto
ED_89B2_cerrado
ED_89B2_abierto
ED_89-B1L_cerrado
ED_89-B1L_abierto
ED_89-B3L_cerrado
ED_89-B3L_abierto
