PASO 15 - AJUSTAR EL DISPOSITIVO
DE ANTIEMPOTRAMIENTO - Cont.
NOTA: En alturas de camas más bajas, el antiempotramiento puede tener muy poco
espacio para posicionar un gato hidráulico debajo del mismo. Si es necesario,
eleve la plataforma hasta un máximo de 6" [15.2 cm] para colocar un gato
hidráulico que sostenga el antiempotramiento.

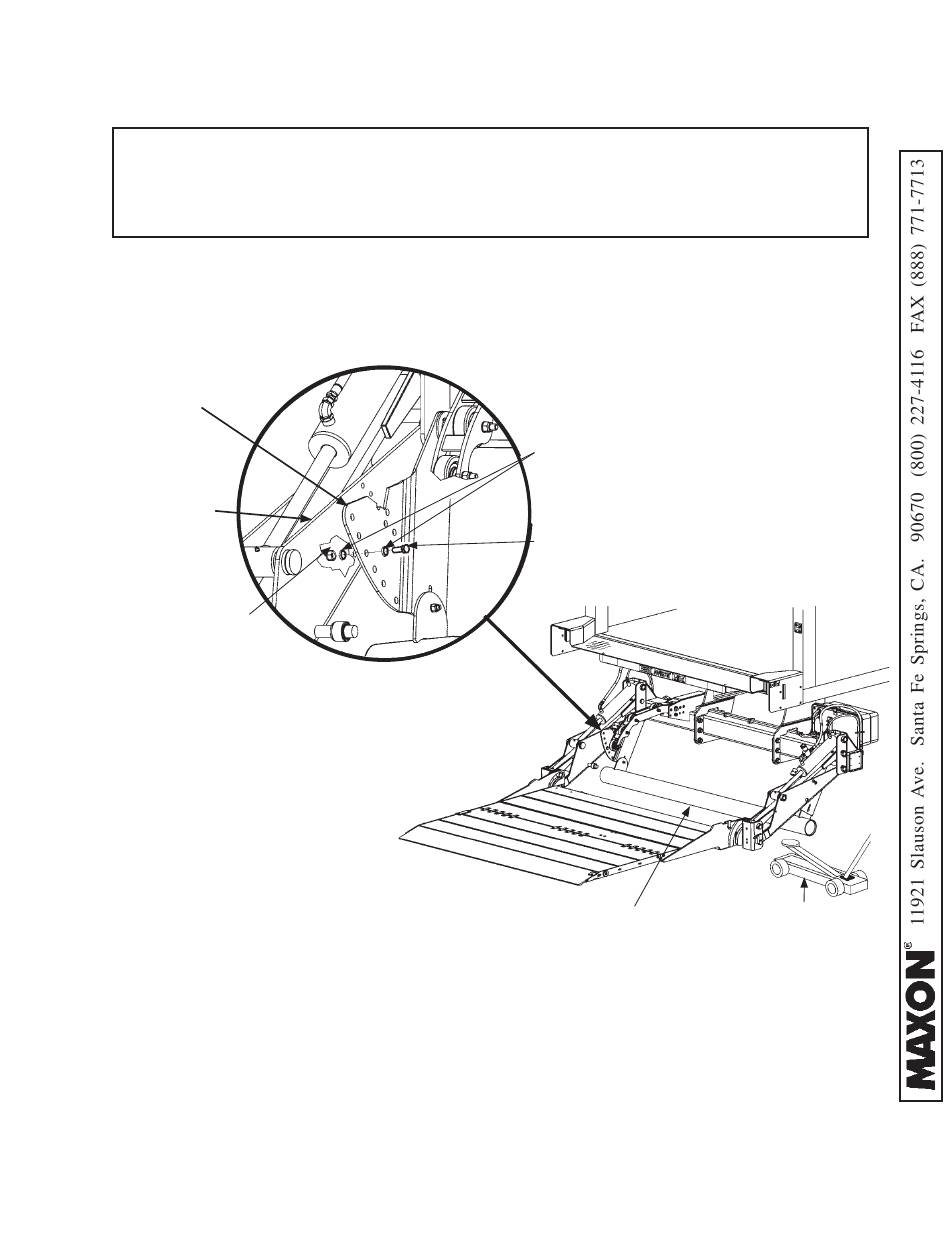

6. Ajuste la posición del ensamble del antiempotramiento de la
siguiente manera: sostenga el antiempotramiento con un gato
hidráulico (FIG. 72-1). Después, desatornille los soportes del
antiempotramiento izquierdo (FIG. 72-1A) y el derecho de los
brazos de elevación.
SOPORTE DE
ANTIEMPOTRAMIENTO
BRAZO
IZQUIERDO
DE ELEVACIÓN
TUERCA DE
SEGURIDAD
ATORNILLAR/DESATORNILLAR SO-
PORTE DE ANTIEMPOTRAMIENTO
(SE MUESTRA SOPORTE IZQUIERDO)
7. Ahora coloque el antiempotramiento en el
agujero mostrado en las FIGS. 68-1A, 68-
2A, 69-1A ó 70-1A. Atornille los soportes
en la nueva posición (FIG. 72-1A) y apli-
que un torque de 85 lb-ft [115.3 Nm] a los
pernos con cabeza de 1/2"-13.
8. Descienda y retire el gato hidráulico (FIG. 72-1).
FIG. 72-1A
ARANDELA PLANA
(2 LUGARES)
TORNILLO CON CABEZA
ANTIEMPOTRAMIENTO
AJUSTAR ANTIEMPOTRAMIENTO
(SE MUESTRA ANTIEMPOTRAMIENTO
FMVSS ESTÁNDAR)
72
GATO HIDRÁULICO
(SOPORTE DE
ANTIEMPOTRAMIENTO)
FIG. 72-1
