Configuración de un arrancador-inversor
2.3 Parametrización
6
• Seleccione una aplicación en el asistente de dispositivos (p. ej. arrancador-inversor) y cierre el cuadro de
diálogo con "Finalizar". Al seleccionar esta aplicación se lleva a cabo toda una serie de ajustes previos que más
adelante únicamente deben ser verificados. Encontrará el cableado de aparatos correspondiente a las apli‐
caciones en el manual SIMOCODE pro - Ejemplos de aplicación
es/view/109743959). El dispositivo SIMOCODE se ha agregado al árbol del proyecto.
• El nombre de dispositivo "Control_device_1" se puede cambiar a través del menú contextual por un nombre
específico de dispositivo y aplicación.
• Al desplegar el dispositivo en el árbol del proyecto se muestran las entradas siguientes:
– Configuración de dispositivo
– Online y diagnóstico
– Parámetros
– Puesta en marcha
– Esquemas
– Traces.
Seleccione las entradas haciendo doble clic.
7 En la configuración de dispositivo, agregue a la unidad base seleccionada componentes adicionales como, p. ej.,
el módulo de detección de corriente IM 0,3 - 3A.
8 En "Parámetros", "Protección de motor → Sobrecarga/Desequilibrio/Bloqueo", ajuste la intensidad de ajuste Ia 1 a
3 A.
9 Abra la vista gráfica de parámetros (editor "CFC") en "Esquemas → Esquema_1".
10 Compruebe los siguientes ajustes:

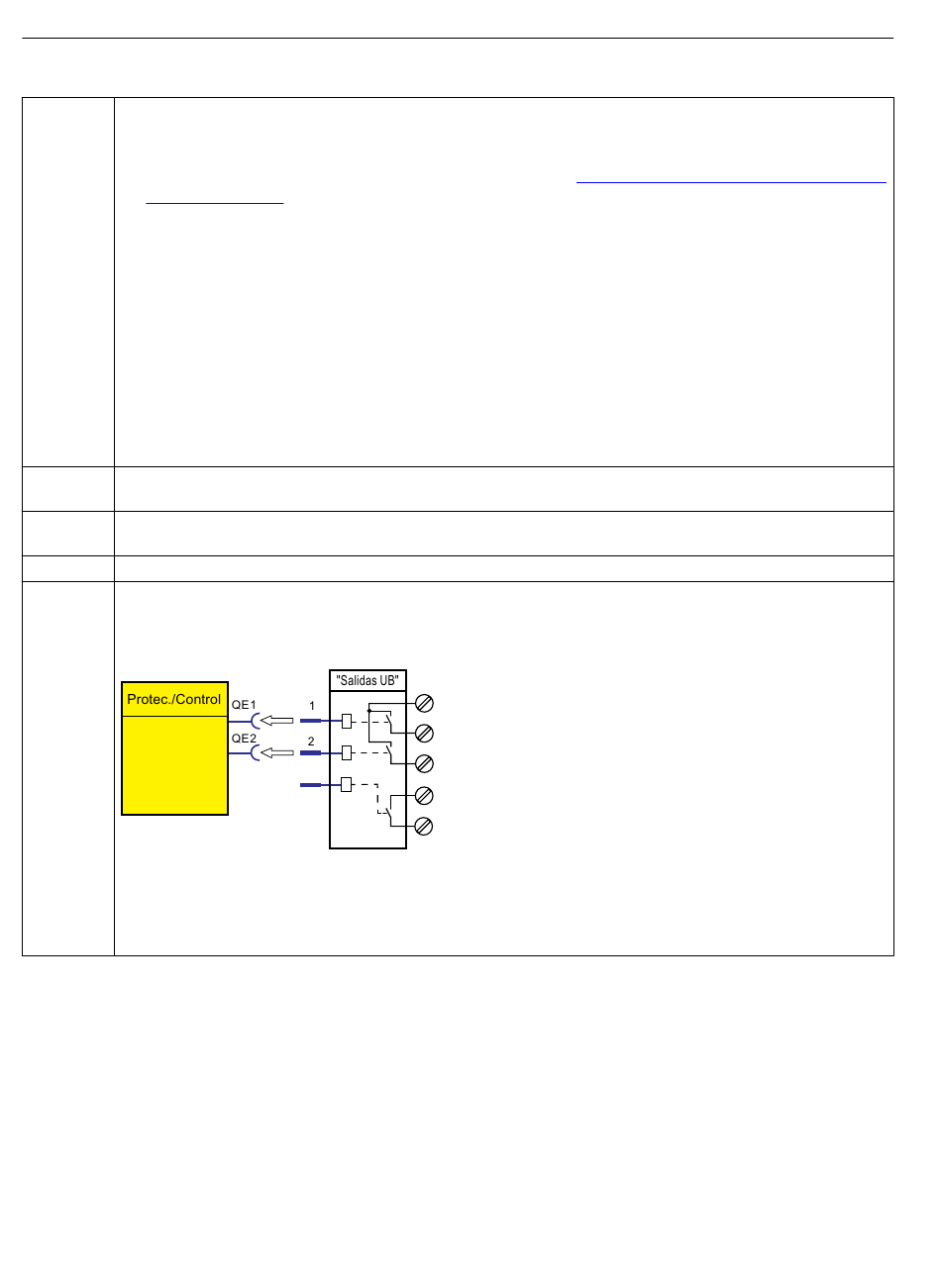

• UB - Salida 1 → Control de contactor QE1
• UB - Salida 2 → Control de contactor QE2
Las salidas por relé están conectadas con los controles de contactores.
Nota
Si se selecciona una aplicación preconfigurada (paso 6), puede ocurrir que, debido a la asignación de salidas UB
a los controles de contactores, se obtengan otras preconfiguraciones en este punto.
