Crear un programa con FBs y DBs
5.6

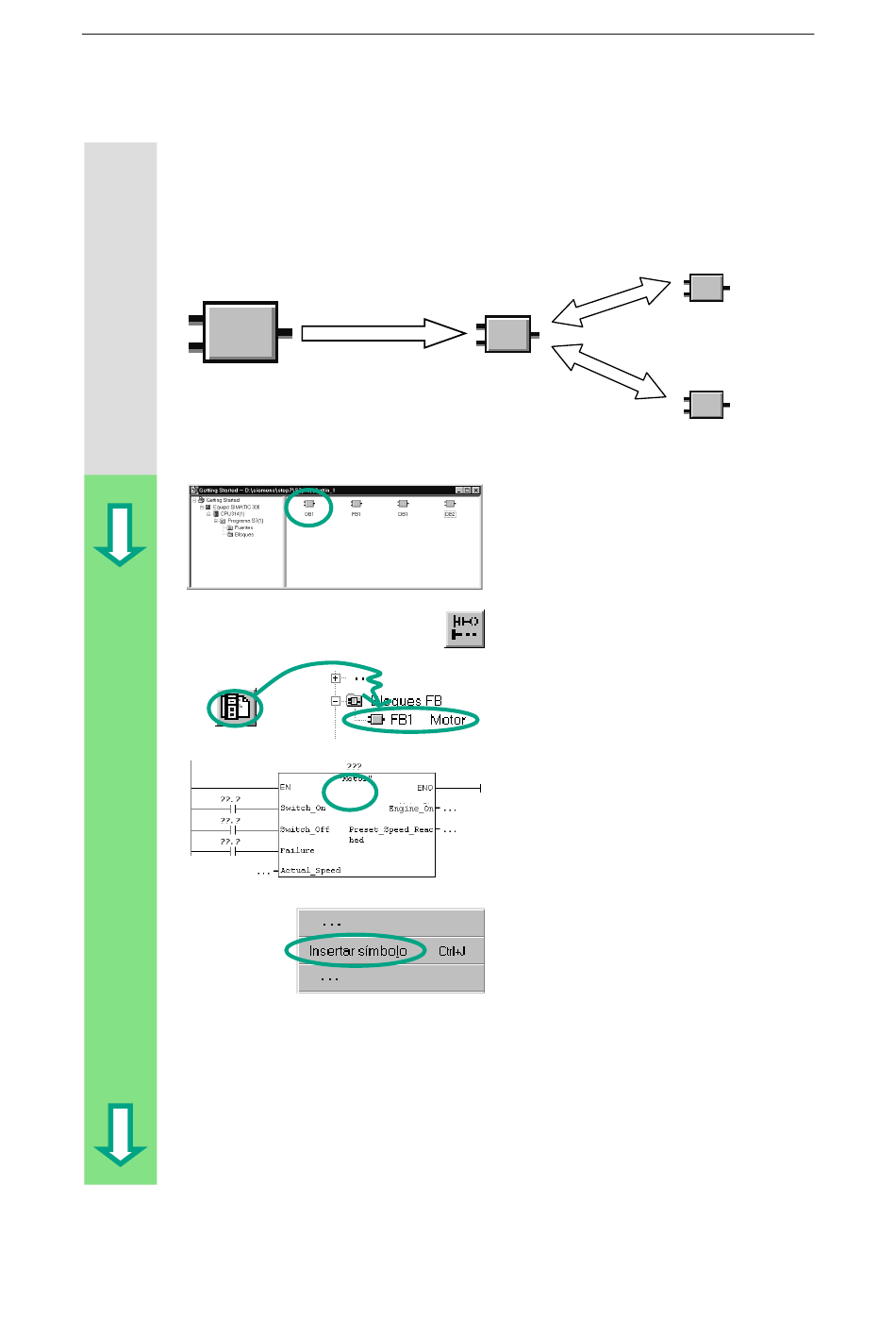

Programar la llamada del bloque en KOP
La programación realizada en un FB no sirve de nada si este FB no es llamado por
el OB1. Cada vez que se llama al FB se utiliza un bloque de datos distinto,
controlándose así ambos motores.
OB1
5-16
FB1
"Motor"
Llamada
Motor de gasolina
Motor diesel
El proyecto "Getting Started" está
abierto en el Administrador SIMATIC.
Navegue hasta la carpeta Bloques y
abra el OB1.
Marque en la ventana KOP/AWL/FUP
el segmento 3 e inserte el segmento 4
A continuación navegue por el
catálogo de elementos del programa
hasta el FB1 e insértelo.
Inserte un contacto normalmente
abierto antes de 'Arrancar', 'Parar' y
'Fallo'.
Haga clic en ??? encima de "Motor", y
seguidamente con la tecla derecha del
ratón en el cuadro de entrada.
Haga clic en el menú contextual que
aparece al pulsar la tecla derecha del
ratón en Insertar símbolo. Entonces
se abrirá una lista desplegable.
Getting Started STEP 7
DB1
Datos
DB2
Datos
A5E00261424-01
