3 Instrucciones de montaje
3

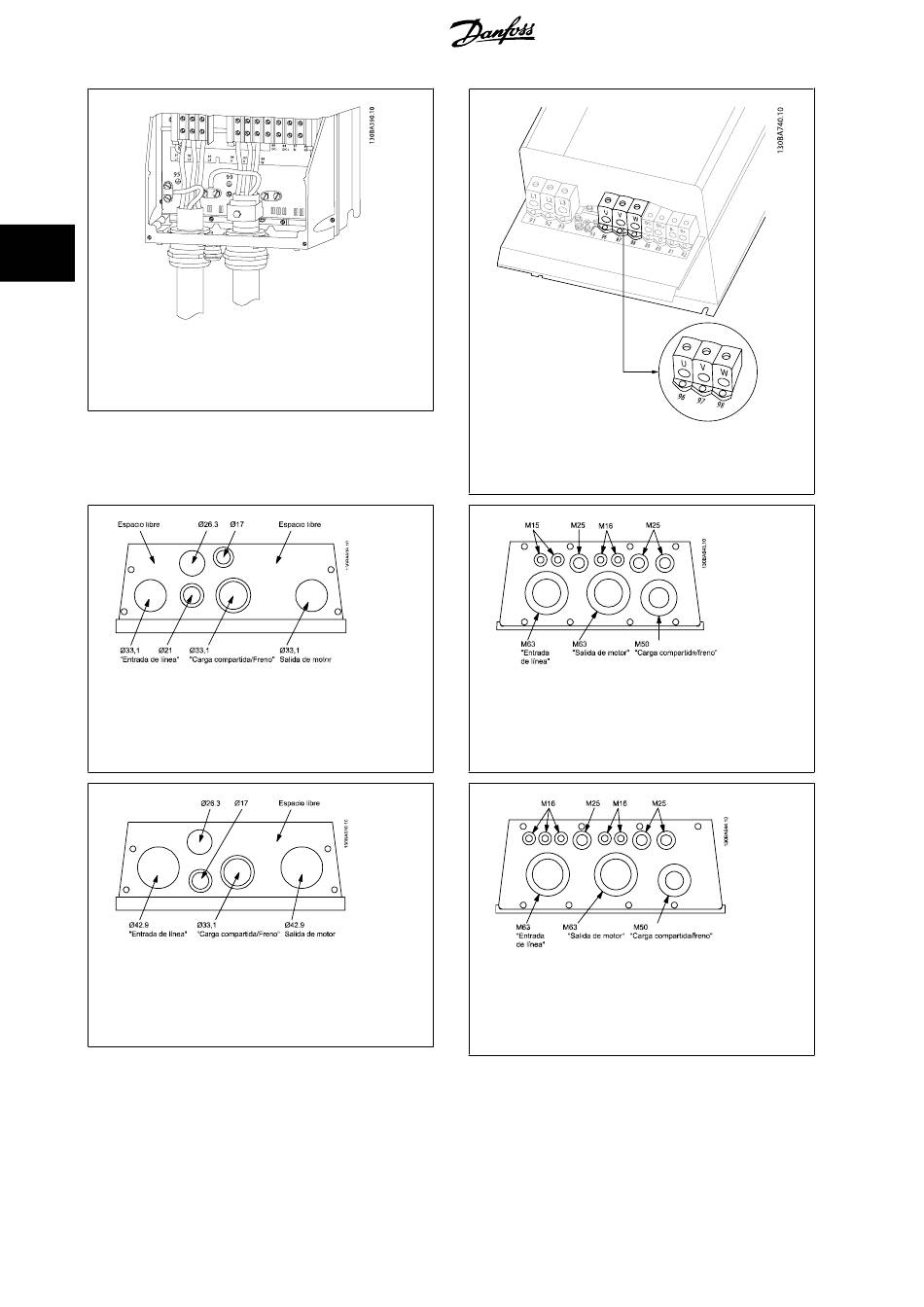

Ilustración 3.14: Conexión del motor para tamaños de bas-
tidor C1 y C2 (IP21 / NEMA tipo 1 e IP55 / 66 / NEMA tipo
12)
Ilustración 3.16: Orificios de entrada para cables en el ta-
maño de bastidor B1. La utilización que se sugiere de los
orificios es solo una recomendación. Son posibles otras so-
luciones.
Ilustración 3.17: Orificios de entrada para cables en el ta-
maño de bastidor B2. La utilización que se sugiere de los
orificios es solo una recomendación. Son posibles otras so-
luciones.
Los orificios de entrada de cable que no se usen pueden sellarse con arandelas de goma (para IP21). Puede obtener más información y consultar los
números de pedido en la Guía de Diseño.
28
Ilustración 3.15: Conexión del motor para tamaño de bas-
tidor C3 y C4
Ilustración 3.18: Orificios de entrada para cables en el ta-
maño de bastidor C1. La utilización que se sugiere de los
orificios es solo una recomendación. Son posibles otras so-
luciones.
Ilustración 3.19: Orificios de entrada para cables en el ta-
maño de bastidor C2. La utilización que se sugiere de los
orificios es solo una recomendación. Son posibles otras so-
luciones.
®
