Version 1.0
Published July 2015
Copyright©2015 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Tabla de contenido
loading

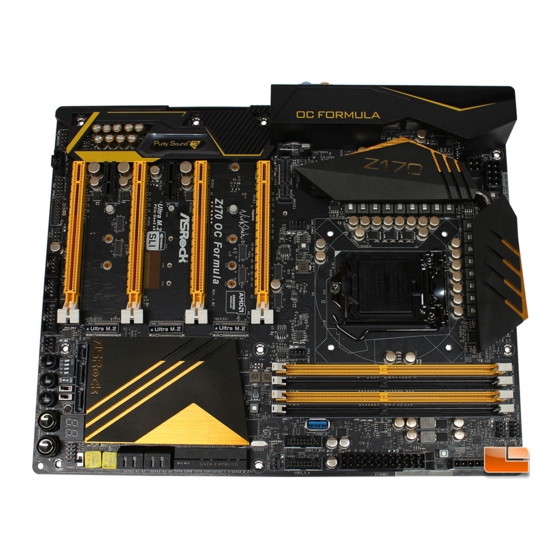

Resumen de contenidos para ASROCK Z170 OC Formula

  • Página 19 Z170 OC Formula...
  • Página 85: Introducción

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...
  • Página 86: Especificaciones

    2600(OC)/2400(OC)/2133 no ECC. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Capacidad máxima de la memoria del sistema: 64GB • Admite Perfil de memoria extremo de Intel® (XMP) 2.0 • Contacto 15μ...
  • Página 87 Z170 OC Formula • La Tecnología visual integrada de gráficos HD de Intel® y las Gráficos salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel®...
  • Página 88 • 1 puerto de salida SPDIF óptica • 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM1142) (admite protección ESD (protección total contra picos)) • 1 Puerto USB 3.1 Tipo C Port (10 Gb/s) (ASMedia ASM1142)
  • Página 89 Z170 OC Formula • 3 Zócalo Ultra M.2, que admite el módulo SATA3 6,0 Gb/s M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) * Admite 3 kits ASRock U.2 • 1 Cabezal de puerto COM Conector • 1 cabezal TPM...
  • Página 90 ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte.
  • Página 91: Instalación De Los Puentes

    Z170 OC Formula 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Página 92: Conectores Y Cabezales Incorporados

    1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de PLED+...
  • Página 93 Z170 OC Formula Conectores Serie ATA3 Estos diez conectores (SATA3_0 SATA3 son compatibles consulte la pág.1, N.º 14) con cables de datos SATA (SATA3_1: para dispositivos de consulte la pág.1, N.º 16) almacenamiento interno (SATA3_2: con una velocidad de consulte la pág.1, N.º 15)
  • Página 94 Cabezales USB 2.0 Además de dos puertos USB_PWR (USB3_4 de 9 pines) USB 2.0 en el panel I/O, DUMMY (consulte la pág.1, N.º 42) esta placa base contiene (USB5_6 de 9 pines) dos cabezales. Cada (consulte la pág.1, N.º 41) cabezal USB 2.0 admite USB_PWR dos puertos.
  • Página 95 Z170 OC Formula Conectores para el venti- Conecte los cables del lador del chasis ventilador a los conectores FAN_SPEED_CONTROL (CHA_FAN1 de 4 pines) del ventilador y haga CHA_FAN_SPEED FAN_VOLTAGE (consulte la pág.1, N.º 13) coincidir el cable negro con el pin de conexión a tierra.
  • Página 96 Conector de alimentación Esta placa base propor- ciona dos conectores de ATX de 12V alimentación ATX de 12 (ATX12V1 de 8 pines) V, uno de 4 contactos y (consulte la pág.1, N.º 2) otro de 8 contactos. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.
  • Página 97 Z170 OC Formula Cabezal TPM Este conector es compatible con el sistema Módulo de Plataforma Se- (TPMS1 de 17 pines) gura (TPM, en inglés), que puede (consulte la pág.1, N.º 44) almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también...
  • Página 98: Interruptores Inteligentes

    1.5 Interruptores inteligentes La placa base contiene doce conmutadores inteligentes: Conmutador de alimentación, conmutador de restablecimiento, conmutador de borrado de CMOS, botones OC rápidos, botón de menú, conmutador de activación y desactivación de PCIe, conmutador de modo lento, conmutador de selección del BIOS, conmutador del modo LN2, botón de tecla directa y Conmutador XMP.
  • Página 99 Z170 OC Formula Interruptor de encendido/ El interruptor de encendido/ apagado de PCIe apagado de PCIe le permite (SWITCH1) activar y desactivar las ranuras 1 2 3 4 (consulte la pág.1, N.º 39) PCIE x16 correspondientes. 1: PCIE1 Cuando una de las tarje-...
  • Página 100 Interruptor del Modo LN2 El modo LN2 ayuda a (LN2MODE1) eliminar los problemas de (consulte la pág.1, N.º 37) errores del arranque en frío de los procesadores durante el overclocking extremo con nitrógeno líquido. Botón de tecla directa El botón de tecla directo (DIRKEY1) permite a los usuarios (consulte la pág.
