Montaje del BusAdapter en la periferia descentralizada

Para conectar PROFINET IO a la unidad a través del BusAdapter BA 2xRJ45, proceda del
modo siguiente:
1. Enchufe y atornille el BusAdapter.
2. Enchufe los conectores RJ45 en la conexión PROFINET del BusAdapter BA 2×RJ45.
3. Proteja el cable PROFINET IO de manera que no pueda haber tracción en el conector.
BusAdapter BA 2×RJ45 montado
Nota
La figura siguiente muestra una representación básica tomando como ejemplo la ET 200SP
HA. Esta representación también es válida para otras unidades de periferia descentralizada.
①
②
③
④
Figura 3-1
Nota
Directivas de montaje para módulos con interfaces PROFINET IO
Para poder utilizar módulos con interfaces PROFINET IO en redes LAN (Local Area Network),
todos los dispositivos conectados deberán estar equipados con fuentes de alimentación SELV/
PELV o disponer de protección equivalente.
Para el acoplamiento a la WAN (Wide Area Network) es obligatorio usar un punto de
transferencia de datos que garantice dicha seguridad.
BusAdapter para periferia descentralizada
Manual de producto, 2017, A5E39261604-AA
BusAdapter BA 2×RJ45
Conector RJ45
Cable PROFINET IO
Módulo de interfaz

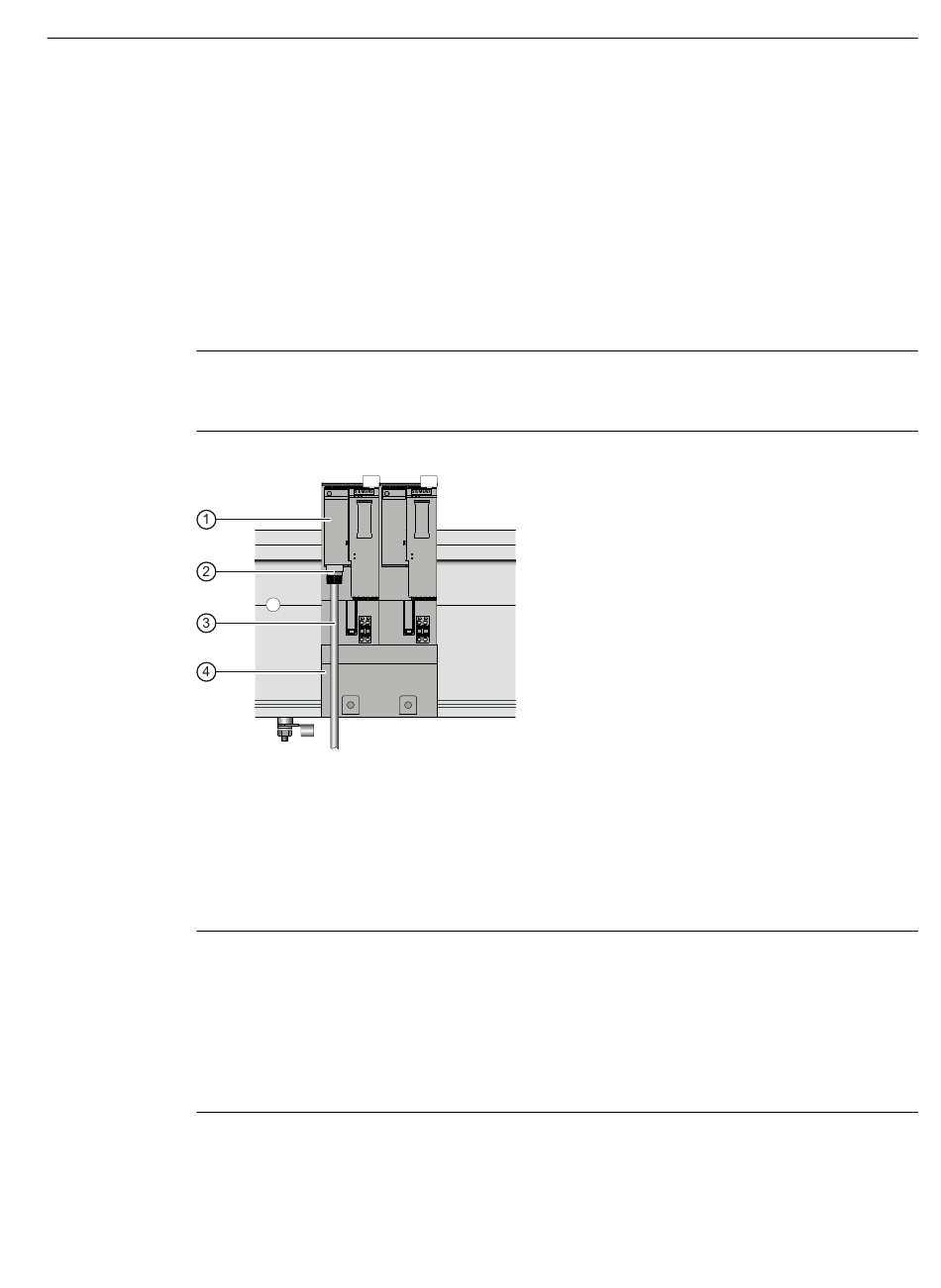

Conexión del cable PROFINET IO en el aparato con BusAdapter BA 2×RJ45
Montaje
