( 31 ) ‫يقوم السطح العاكس بلوحة تصويب الليزر‬
‫بتحسين إمكانية رؤية خط الليزر، ويمكن من خالل‬
‫السطح الشفاف رؤية خط الليزر أيضا من الجانب‬
.‫الخلفي بلوحة تصويب الليزر‬
(‫العمل بواسطة الحامل ثالثي القوائم )التوابع‬
‫يتيح الحامل ثالثي القوائم أرضية قياس ثابتة يمكن‬
‫ضبط ارتفاعها. ضع عدة القياس باستخدام حاضن‬
‫علی قالووظ‬ ( 18 ) ‫بوصة‬ 1/4
‫أو علی حامل تصوير من‬ ( 32
‫المتداول في األسواق. أحكم ربط عدة القياس عن‬
.‫طريق لولب ربط الحامل ثالثي القوائم‬
‫باشر بتسوية المنصب الثالثي القوائم بشكل غير‬
.‫دقيق قبل أن تشغل عدة القياس‬
(‫التثبيت بواسطة الحامل العام )توابع‬
‫تثبيت عدة‬ ( 26 ) ‫يمكن باستخدام الحامل العام‬
‫القياس على األسطح الرأسية، المواسير أو الخامات‬
‫المغناطسية. الحامل العام مناسب أيضا لالستخدام‬
.‫كحامل أرضي بحيث يسهل ضبط ارتفاع عدة القياس‬
‫بشكل تقريبي قبل‬ ( 26 )
(‫العمل باستخدام مستقبل الليزر )توابع‬
‫إن كانت حاالت اإلضاءة‬ ( 29
‫غير مالئمة )محيط فاتح، أشعة شمس مباشرة( وعلی‬
‫مسافات كبيرة، لتحسين ظهور شعاع الليزر بشكل‬
‫أفضل. قم بتشغيل طريقة المستقبل عند العمل‬
,"‫)انظر „طريقة المستقبل‬
(‫نظارات رؤية الليزر )التوابع‬
،‫إن نظارات رؤية الليزر تقوم بترشيح الضوء المحيط‬
.‫وبذلك يبدو ضوء الليزر األحمر أكثر سطوعا للعين‬
(‫ال استخدم نظارة رؤية الليزر )الملحقات‬
‫فنظارة رؤية الليزر تستخدم‬
‫الستقبال شعاع الليزر بشكل أفضل، إال أنها ال تحمي‬
‫ال تستخدم نظارة رؤية الليزر )توابع( كنظارة‬
‫شمس أو كنظارة لالرتداء أثناء الحركة‬
‫ال تقوم نظارة رؤية الليزر بالحماية التامة‬
‫من األشعة فوق البنفسجية، كما أنها تقلل القدرة‬
( M – G ‫أمثلة شغل )انظر الصور‬
‫يعثر علی أمثلة الستخدامات عدة القياس علی‬
.‫صفحات الرسوم التخطيطية‬
‫الصيانة والخدمة‬
.‫حافظ دائما علی نظافة عدة القياس‬
‫ال تغطس عدة القياس في الماء أو غيرها من‬
‫امسح األوساخ بواسطة قطعة نسيج طرية ورطبة. ال‬
.‫تستخدم مواد تنظيف أو مواد مذيبة‬
1 609 92A 4HG | (02.12.2020)
‫الحامل ثالثي القوائم‬
) ‫الحامل ثالثي القوائم‬
L ( ‫)انظر الصورة‬
‫قم بتوجيه الحامل العام‬
.‫تشغيل عدة القياس‬
L ( ‫)انظر الصورة‬
) ‫استخدم مستقبل الليزر‬
‫باستخدام مستقبل الليزر‬
( . 397 ‫الصفحة‬
t
.‫كنظارة حماية‬
.‫من إشعاع الليزر‬
t
.‫المرورية‬
.‫على تمييز األلوان‬
‫الصيانة والتنظيف‬
.‫السوائل‬

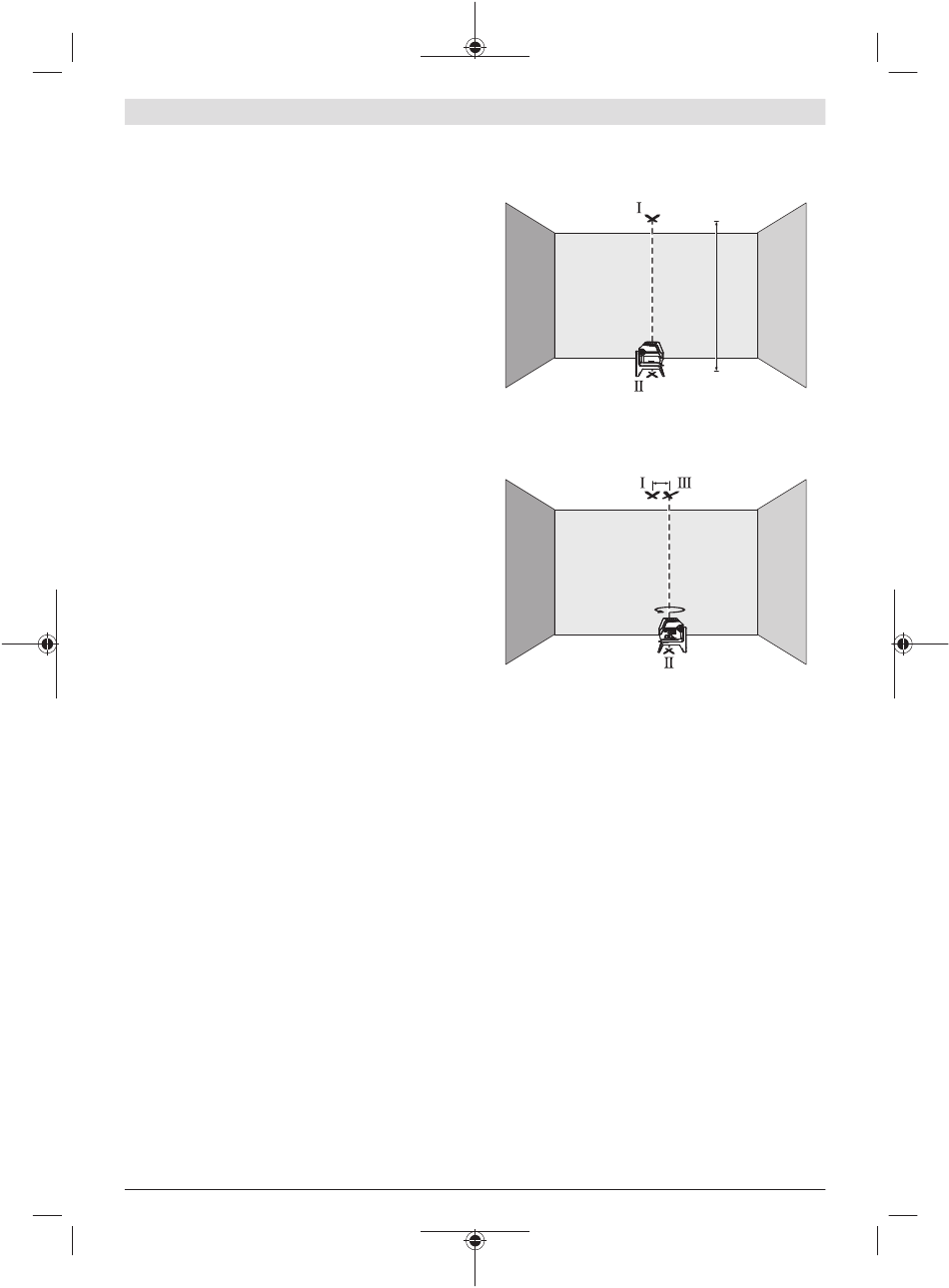

( 23 ) ‫قم بتركيب عدة القياس على الحامل الدوار‬
‫وأوقفها على األرض. حدد طريقة التشغيل‬
.‫النقطي، اترك عدة القياس لتقوم بالتسوية‬
I .( ‫قم بتمييز منتصف نقطة الليزر بالسقف )النقطة‬
‫باإلضافة إلى ذلك، قم بتمييز منتصف نقطة الليزر‬
.( II ‫السفلية علی األرض )النقطة‬
d
‫°. قم بضبط وضعها‬ 180 ‫أدر عدة القياس بمقدار‬
‫بحيث ينطبق منتصف نقطة الليزر السفلية على‬
‫. دع عدة القياس‬ II ‫النقطة التي سبق تمييزها‬
‫تقوم بضبط االستواء ذاتيا. قم بتمييز منتصف نقطة‬
‫المعلمتين علی‬ Ⅲ ‫و‬ Ⅰ ‫بين النقطتين‬
‫السقف تفاوتا حقيقيا بعدة القياس من الوضع‬
:‫يمكنك حساب أقصى تفاوت كالتالي‬
‫مم/م‬ 0,7 × ‫ضعف المسافة بين األرضية والسقف‬
‫مثال: عندما تكون المسافة بين األرضية‬
‫ م يجوز أن يكون أقصى تفاوت‬
‫ مم. أي أنه يجوز أن تبعد‬ 7 ± = ‫ مم/م‬
.‫مم‬ 7 ‫عن بعضها بمسافة أقصاها‬
‫استخدم دوما منتصف نقطة الليزر أو خط‬
‫يتغير كبر نقطة‬ .‫الليزر فقط من أجل التعليم‬
.‫الليزر أو عرض خط الليزر مع تغير المسافة‬
.‫عدة القياس مزودة بوصلة بينية السلكية‬
‫تراعى قيود التشغيل المحلية، على سبيل‬
.‫المثال في الطائرات أو المستشفيات‬
‫العمل بواسطة لوحة تنشين الليزر‬
‫بتحسين إمكانية رؤية‬ ( 31 )
‫شعاع الليزر عندما تكون األجواء غير مالئمة‬
–
5 m
–
180°
–
.( III ‫الليزر )النقطة‬
d ‫يشكل الفرق‬ –
.‫الرأسي‬
5 ‫والسقف‬
0,7 ± × ‫ م‬ 5 × 2
Ⅲ ‫و‬ Ⅰ ‫التقطتين‬
‫إرشادات العمل‬
t
t
‫تقوم لوحة تصويب الليزر‬
.‫والمسافات كبيرة‬
