Comportamiento funcional en PROFINET
I
8
Alarmas PROFINET en el ejemplo de MOVIDRIVE® B
0 0
8.7
Alarmas PROFINET en el ejemplo de MOVIDRIVE
Alarma de
diagnóstico de
la opción de
seguridad
Alarma de
diagnóstico de
®
MOVIDRIVE
Alarma de
diagnóstico del
switch integrado
80
En caso de error de una unidad, la opción DFS21B admite alarmas de diagnóstico.
Estas alarmas de diagnóstico están desactivadas de fábrica. Proceda del siguiente
modo para activar las alarmas de diagnóstico en STEP7 HW CONFIG (Æ figura
siguiente).
Sólo en combinación con la opción DFS21B y DFS22B.
•
Marque el zócalo 1 (ranura 1) de la DFS21B.
•
Haga clic con el botón derecho del ratón y seleccione el punto del menú [Object
properties], o bien haga doble clic en la ranura. Se abrirá la ventana "DFS21B
properties".
•
Seleccione la ficha "Parameters".
•
Ponga las alarmas en "ON" y confirme con [OK].
•
Marque el zócalo 2 (ranura 2) de la DFS21B.
•
Haga clic con el botón derecho del ratón y seleccione el punto del menú [Object
properties], o bien haga doble clic en la ranura. Se abrirá la ventana "DFS21B
properties".
•
Seleccione la ficha "Parameters".
•
Ponga las alarmas de diagnóstico en "ON" y confirme con [OK].
En caso de error de MOVIDRIVE
poder leer el mensaje de error de MOVIDRIVE
•

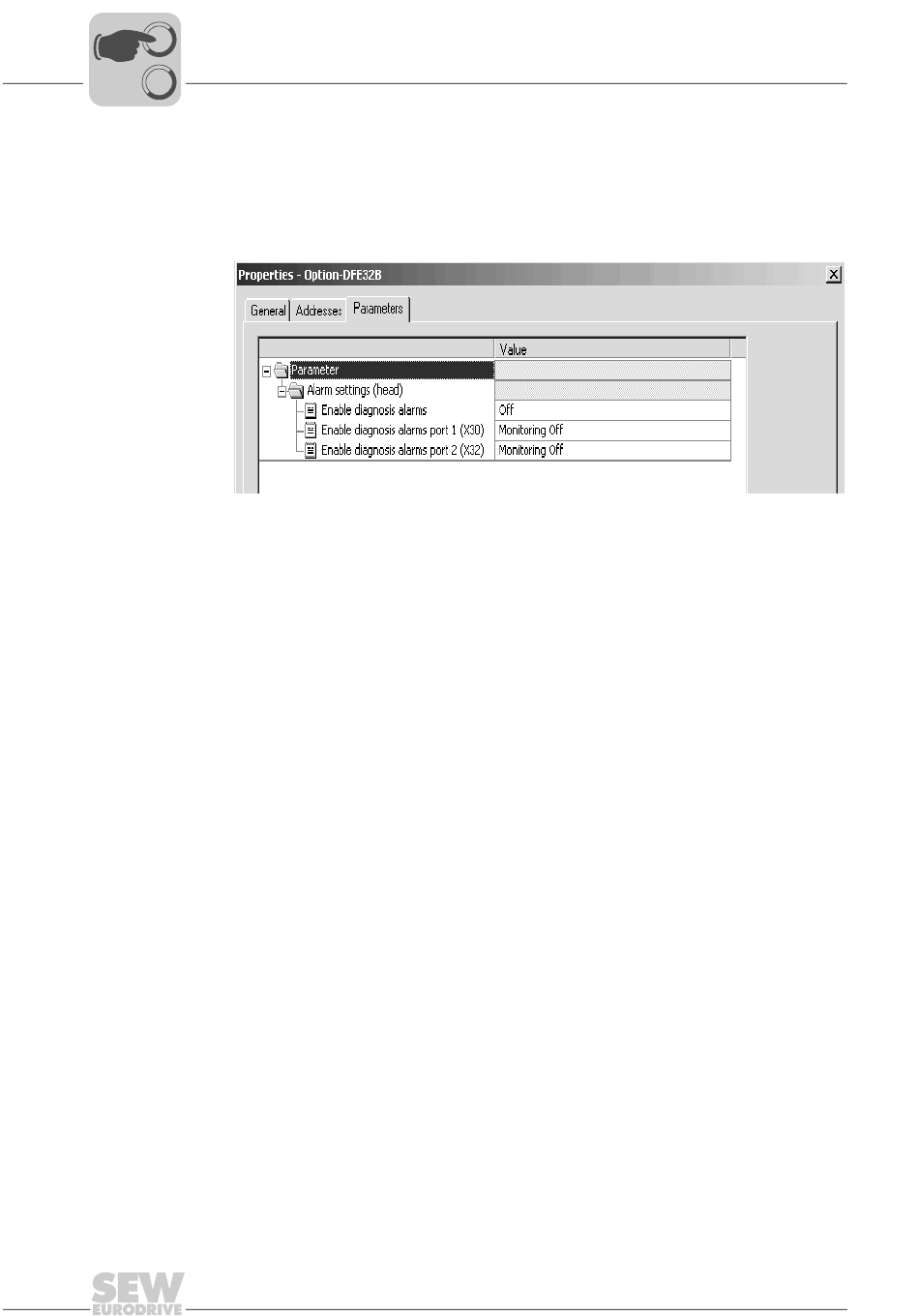

Marque el zócalo 0 (ranura 0) de la DFS21B.
•
Haga clic con el botón derecho del ratón y seleccione el punto del menú [Object
properties], o bien haga doble clic en la ranura. Se abrirá la ventana "DFS21B
properties".
•
Seleccione la ficha "Parameters". Ponga "Alarm Port 1" o "Alarm Port 2" en "ON" y
confirme con [OK]. En una topología de línea debe supervisarse el puerto del
participante Ethernet que conduce al puerto del siguiente participante Ethernet
(partiendo del PLC).
Con este ajuste, la DFS21B supervisa la comunicación con los participantes
vecinos. Cuando la DFS21B detecta un interlocutor activo en el puerto 1 ó 2 se emite
una alarma de diagnóstico.
Manual – Interface de bus de campo DFS21B PROFINET IO con PROFIsafe (Parada segura)
®
B
®
se generará una alarma de diagnóstico para
®
en texto legible.
